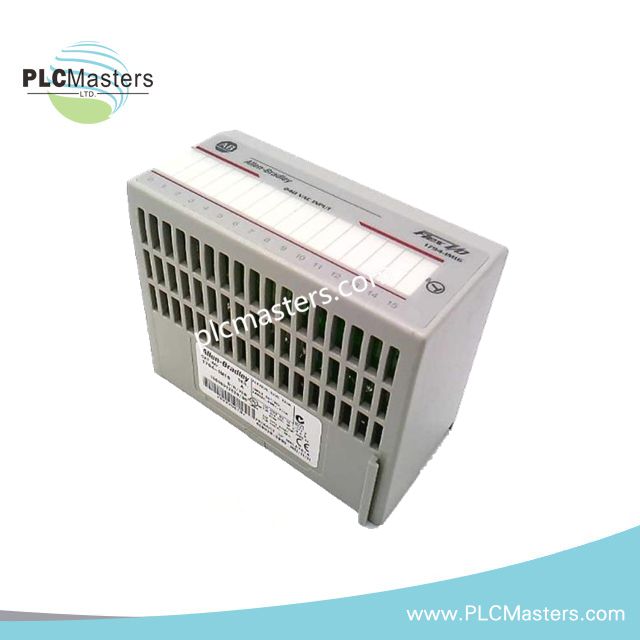

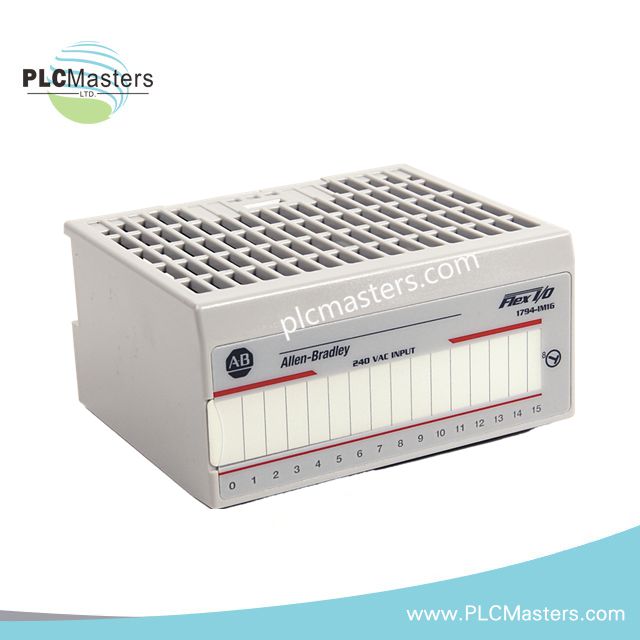

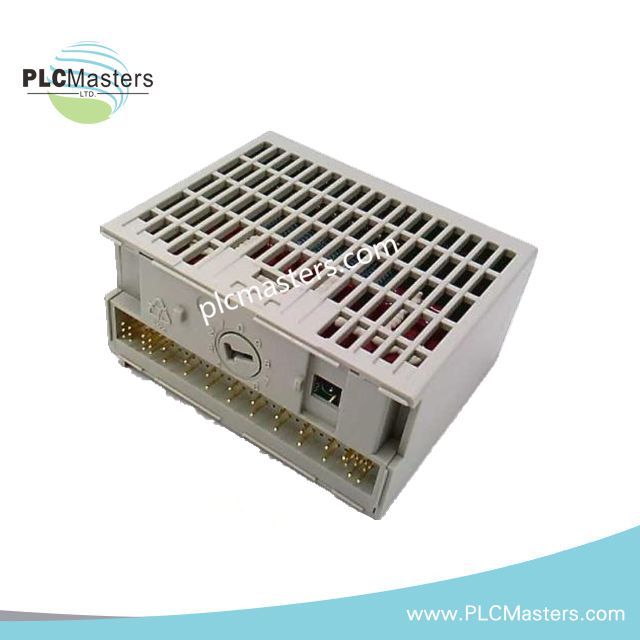

ماژول ورودی دیجیتال AC FLEX I/O مدل 1794-IM16 از Allen-Bradley
$123.00
$320.00
توضیحات
ماژول ورودی دیجیتال AC Allen-Bradley 1794-IM16 FLEX I/O
Allen-Bradley 1794-IM16 که با عنوان 1794-IM16 نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای دریافت سیگنالهای میدانی AC در سیستم Allen-Bradley FLEX I/O عمل میکند. این ماژول سیگنالهای ورودی 220 V AC را از تجهیزات صنعتی از طریق 16 کانال ورودی ایزوله به حالتهای دیجیتال قابلخواندن توسط کنترلر تبدیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1794-IM16 |
| برند | Allen-Bradley / Rockwell Automation |
| نوع ماژول | ماژول ورودی دیجیتال AC |
| خط تولید | FLEX I/O |
| تعداد ورودیها | 16 ورودی (2 گروه 8 کاناله) |
| ولتاژ نامی ورودی | 220 V AC |
| محدوده ولتاژ ورودی | 159 V AC تا 264 V AC |
| محدوده فرکانس ورودی | 47 تا 63 Hz |
| محدوده ولتاژ حالت روشن | 159 V AC تا 264 V AC |
| محدوده ولتاژ حالت خاموش | 0 V AC تا 40 V AC |
| جریان حالت روشن | 2.1 mA در 159 V AC تا 12.0 mA در 264 V AC |
| جریان حالت خاموش | حداکثر 2.6 mA |
| جریان FlexBus | 30 mA در 5 V DC |
| مصرف توان | حداکثر 4.7 W در 264 V AC |
| اتلاف حرارتی | حداکثر 16.0 BTU/hr در 264 V AC |
| ولتاژ عایقی | 250 V پیوسته، آزمودهشده در 1250 V AC به مدت 60 ثانیه |
| نشانگرهای وضعیت | 16 LED زرد وضعیت ورودی |
| ترمینالبیسهای سازگار | 1794-TB3، 1794-TB3S، 1794-TBN، 1794-TBNF |
| دمای کارکرد | 0 درجه سانتیگراد تا 55 درجه سانتیگراد |
| دمای نگهداری | -40 درجه سانتیگراد تا 85 درجه سانتیگراد |
یکپارچهسازی EtherNet/IP و بکپلین FLEX I/O
1794-IM16 از معماری FLEX I/O برای دریافت ورودی توزیعشده استفاده میکند و از طریق رابط FLEXBus میان مجموعه ترمینالبیس و شبکه آداپتور/کنترلر ارتباط برقرار میکند. این ماژول با ارائه 16 نقطه ورودی دیجیتال AC، امکان افزایش چگالی I/O را در عین حفظ پیکربندی فشرده I/O توزیعشده فراهم میکند. جریان موردنیاز FlexBus برای عملکرد ماژول 30 mA در 5 V DC است.
پرسشهای متداول
Q: ماژول 1794-IM16 چه نوع سیگنالهای میدانی را میتواند پردازش کند؟
A: این ماژول سیگنالهای دیجیتال میدانی 220 V AC را در محدوده ورودی مشخصشده 159 V AC تا 264 V AC پردازش کرده و آنها را برای کنترلرهای FLEX I/O به حالتهای دیجیتال تبدیل میکند.
Q: آیا ماژول از نصب مستقیم بدون ترمینالبیس پشتیبانی میکند؟
A: خیر. 1794-IM16 برای اتصال سیمکشی میدانی به یک ترمینالبیس سازگار FLEX I/O، مانند 1794-TB3، 1794-TB3S، 1794-TBN یا 1794-TBNF، نیاز دارد.
Q: چه اطلاعات تشخیصی از ماژول در دسترس است؟
A: هر کانال ورودی دارای یک نشانگر وضعیت LED زرد است که وضعیت ورودی میدانی هر کانال را نمایش میدهد.
راهنمای نصب میدانی
- پیش از اتصال سیمکشی میدانی، ماژول را روی ترمینالبیس مشخصشده FLEX I/O نصب کنید.
- برای کاهش تداخل الکتریکی، سیمکشی سیگنال میدانی AC را از سیمکشی ارتباطی و کنترلی کمولتاژ جدا کنید.
- سیمکشی تجهیزات میدانی را مطابق پیکربندی سیمکشی ترمینالبیس وصل کنید.
- پیش از برقدار کردن ماژول، سطوح ولتاژ ورودی را بررسی کنید تا از کارکرد خارج از محدوده ورودی مشخصشده جلوگیری شود.
- برای نصب پنل کنترل اطراف، از روشهای مناسب اتصال زمین و شیلدینگ استفاده کنید.
- پس از نصب ماژول و پیکربندی کنترلر، صحت ارتباط FlexBus را تأیید کنید.
