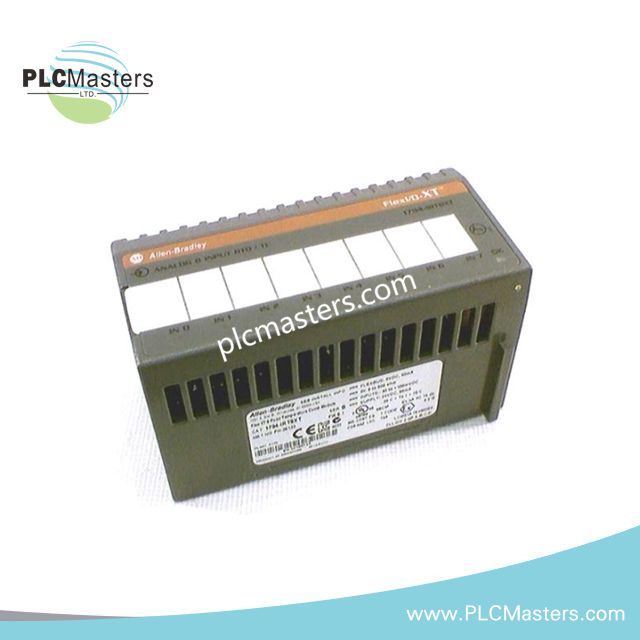

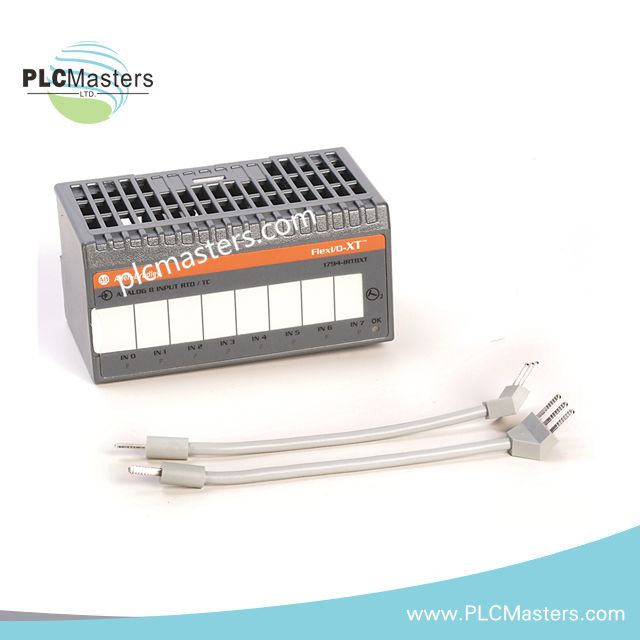

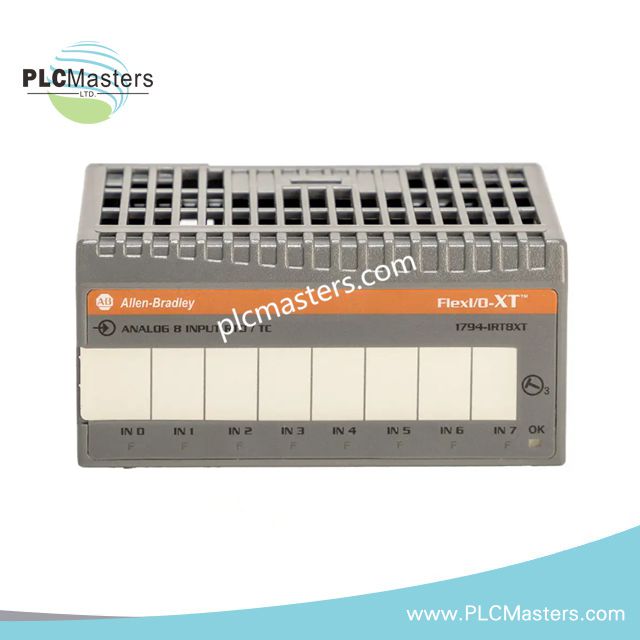

ماژول ورودی ترموکوپل/RTD سری FLEX I/O، مدل Allen-Bradley 1794-IRT8XT
$123.00
$320.00
توضیحات
ماژول ورودی ترموکوپل/RTD FLEX I/O مدل Allen-Bradley 1794-IRT8XT
ماژول Allen-Bradley 1794-IRT8XT (1794-IRT8XT ماژول ورودی ترموکوپل/RTD) که برای دریافت سیگنالهای ترموکوپل و RTD در سیستمهای FLEX I/O 1794 پیکربندی شده است، از طریق هشت کانال ورودی ایزوله، رابط اندازهگیری مستقیم دما را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1794-IRT8XT |
| برند | Allen-Bradley |
| کشور سازنده | ایالات متحده |
| نوع محصول | ماژول ورودی ترموکوپل/RTD |
| سری | FLEX I/O 1794 |
| کانالهای ورودی | ۸ کانال، تقسیمشده به دو گروه ۴ کاناله |
| ورودیهای پشتیبانیشده | ورودیهای دمایی ترموکوپل و RTD |
| انواع ترموکوپل | نوع B، E، J، K، TXK/XK(L)، N، R، S، T |
| محدوده ورودی | ۴۰- تا ۱۰۰ میلیولت DC برای ترموکوپلها؛ ۰ تا ۳۲۵ میلیولت برای RTDها |
| رزولوشن | ۱۴ بیت |
| ولتاژ ایزولاسیون | ۵۰ ولت پیوسته |
| منبع تغذیه خارجی | ۲۴ ولت DC |
| جریان مصرفی | ۹۵ میلیآمپر در ۲۴ ولت DC |
| مصرف توان | حداکثر ۳ وات در ۳۱٫۲ ولت DC |
| وزن | ۰٫۴۴ پوند |
| دمای کاری | ۲۰- تا ۷۰ درجه سانتیگراد |
| نوع محفظه | محفظه روباز |
| نوع نصب | نصب روی ریل DIN |
| درجه حفاظت | IP20 |
| نشانگرهای وضعیت | ۸ نشانگر قرمز وضعیت ورودی و ۱ نشانگر سبز وضعیت توان |
| تشخیص قطع ورودی | تشخیص فوری، حداکثر طی ۲ اسکن |
شبکههای قطعی Profinet / EtherNet-IP و مقیاسپذیری چگالی I/O
ماژول 1794-IRT8XT برای معماریهای کنترل توزیعشده FLEX I/O طراحی شده است؛ در این معماریها کانالهای دمایی آنالوگ از طریق بستر I/O ریموت یکپارچه میشوند. پیکربندی هشتکاناله امکان افزایش چگالی I/O را در ایستگاههای میدانی فشرده فراهم میکند و در عین حال پردازش سیگنال در سطح هر کانال حفظ میشود. این ماژول سیگنالهای ورودی ترموکوپل و RTD را دریافت میکند، تبدیل آنالوگ را با رزولوشن ۱۴ بیت انجام میدهد و مقادیر پردازششده را از طریق رابط آداپتور ارتباطی FLEX I/O منتقل میکند.
سؤالات متداول
س: آیا میتوان 1794-IRT8XT را هنگام کارکرد سیستم بهعنوان ماژول قابل تعویض در حالت گرم نصب کرد؟
پ: قابلیت تعویض در حالت گرم به آداپتور نصبشده FLEX I/O، پیکربندی پایه ترمینال و الزامات عملیاتی سیستم بستگی دارد. رویههای تعویض ماژول باید مطابق مستندات نصب مربوط به FLEX I/O شرکت Allen-Bradley انجام شوند.
س: این ماژول ورودی از چه نوع حسگرهای دمایی پشتیبانی میکند؟
پ: این ماژول از انواع مختلف ترموکوپل، از جمله B، E، J، K، TXK/XK(L)، N، R، S و T، و همچنین ورودیهای RTD در محدوده مشخصشده میلیولت پشتیبانی میکند.
س: ایزولاسیون سیگنال میدانی در 1794-IRT8XT چگونه انجام میشود؟
پ: این ماژول برای مدار ورودی، درجه ایزولاسیون پیوسته ۵۰ ولت را فراهم میکند. سیمکشی میدانی باید برای مدارهای اندازهگیری دمای آنالوگ، از شیوههای پیشنهادی شیلدینگ و اتصال زمین پیروی کند.
راهنمای نصب میدانی
- ماژول را با استفاده از آرایش مشخصشده نصب روی ریل DIN، روی مجموعه پایه ترمینال FLEX I/O نصب کنید.
- پیش از برقدار کردن مدار، اطمینان حاصل کنید که قطبیت و سطح ولتاژ منبع خارجی ۲۴ ولت DC با الزامات تغذیه ماژول مطابقت دارد.
- برای کاهش تداخل الکتریکی، سیمکشی سیگنال ترموکوپل و RTD را از هادیهای توان با جریان بالا و بارهای سوئیچینگ جدا کنید.
- در صورت نیاز محیط نصب، برای سیگنالهای دمایی سطح پایین از کابل ابزار دقیق شیلددار مناسب استفاده کنید.
- برای جلوگیری از ایجاد حلقههای زمین، شیلد کابلها را مطابق رویه اتصال زمین سیستم کنترل متصل کنید.
- پیش از راهاندازی مقیاسبندی ورودی، اتصالات پایه ترمینال و تخصیص کانالها را تأیید کنید.
- با نصب ماژول داخل یک تابلو کنترل مناسب یا پنل محافظتشده، حفاظت محفظه IP20 را حفظ کنید.
