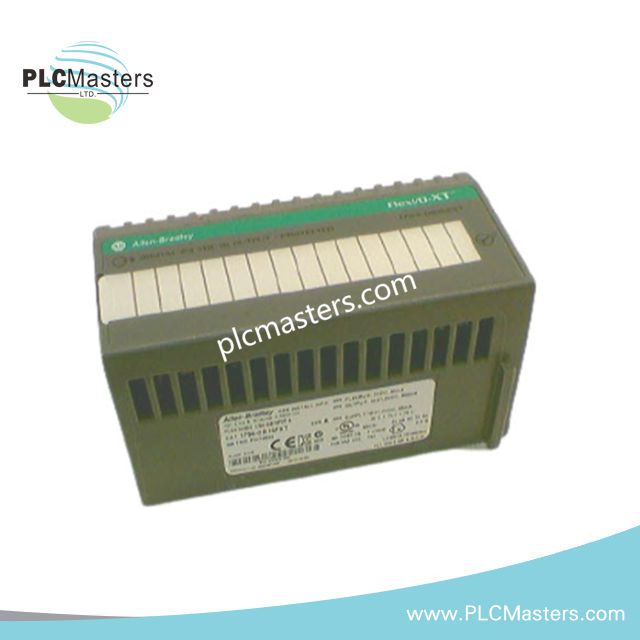

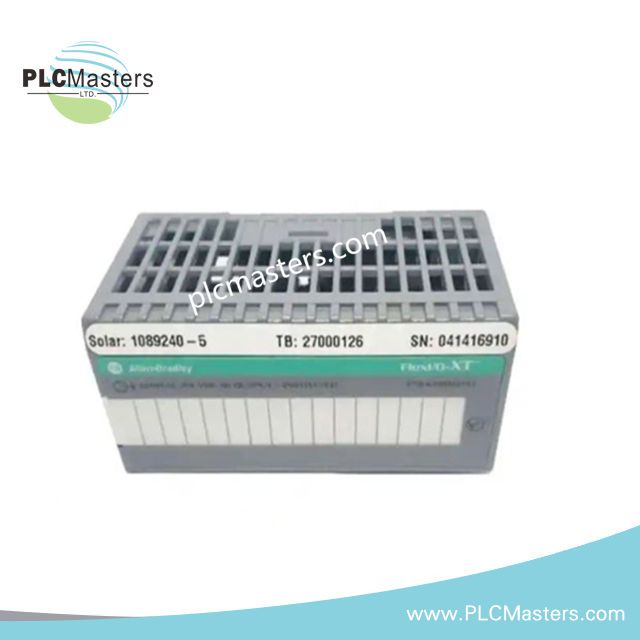

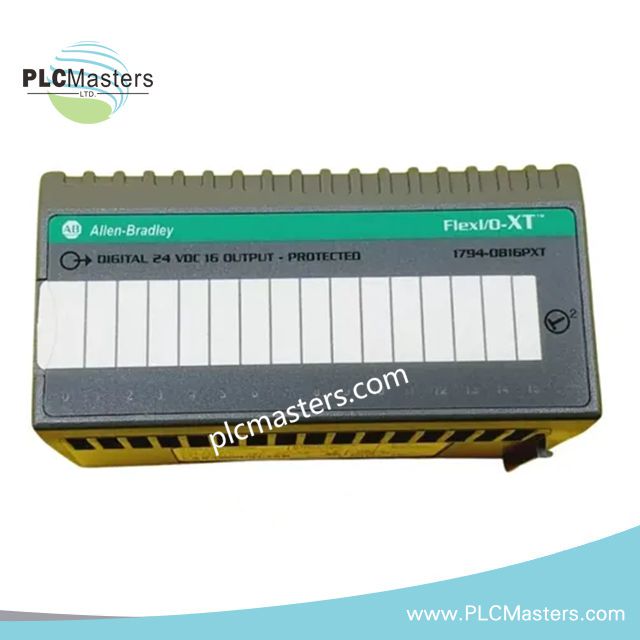

ماژول خروجی دیجیتال FLEX I/O آلن-بردلی 1794-OB16PXT
$123.00
$320.00
توضیحات
ماژول خروجی دیجیتال Allen-Bradley 1794-OB16PXT FLEX I/O
ماژول Allen-Bradley 1794-OB16PXT (1794-OB16PXT ماژول خروجی دیجیتال) که برای اجرای خروجی دیجیتال 24 VDC در سیستم FLEX I/O 1794 پیکربندی شده است، سوئیچینگ الکتریکی مستقیم تجهیزات فیلد را از طریق 16 کانال خروجی DC سورسینگ فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1794-OB16PXT |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده |
| وزن | 0.4 پوند |
| دمای کاری | -20 تا +70 درجه سانتیگراد |
| مصرف توان | حداکثر 5.0 W در 31.2 VDC |
| نوع ماژول | ماژول خروجی دیجیتال |
| سری محصول | FLEX I/O 1794 |
| تعداد خروجیها | 16 خروجی سورسینگِ غیرایزوله |
| محدوده ولتاژ خروجی | 10 VDC تا 31.2 VDC |
| ولتاژ نامی حالت روشن | 24 VDC |
| مقدار نامی جریان خروجی | مجموعاً 8.0 آمپر (16 کانال با جریان 0.5 آمپر) |
| جریان کانال | حداقل 1.0 میلیآمپر، حداکثر 500 میلیآمپر برای هر کانال |
| جریان Flexbus | 60 میلیآمپر |
| اتلاف حرارتی | حداکثر 17.0 BTU/hr در 31.2 VDC |
| نوع حفاظت | خروجیهای دارای حفاظت الکترونیکی |
| نشانگرها | 16 نشانگر زرد وضعیت کانال |
| نوع نصب | نصب روی ریل DIN |
| درجه حفاظتی محفظه | نوع باز IP20 |
یکپارچهسازی کنترل صنعتی Profinet / EtherNet-IP
ماژول 1794-OB16PXT بهعنوان یک ماژول خروجی دیجیتال FLEX I/O از طریق آداپتور FLEX I/O و ساختار ارتباطی بکپلین متصل میشود. ماژول دادههای فرمان خروجی را از شبکه کنترل به مدارهای سوئیچینگ سطح فیلد منتقل میکند. 16 نقطه خروجی، عملکرد DC سورسینگ را با حفاظت الکترونیکی برای بارهای متصل فراهم میکنند. این ماژول با افزودن کانالهای خروجی دیجیتال فشرده در تأسیسات کنترل توزیعشده، از افزایش چگالی I/O در پلتفرم FLEX I/O 1794 پشتیبانی میکند.
پرسشهای متداول
پرسش: آیا ماژول خروجی 1794-OB16PXT بین کانالها ایزوله است؟
پاسخ: خیر. این ماژول 16 کانال خروجی DC سورسینگِ غیرایزوله فراهم میکند. جداسازی سیمکشی فیلد و حفاظت خارجی باید مطابق الزامات کاربرد در نظر گرفته شود.
پرسش: قابلیت حداکثر جریان خروجی هر کانال چقدر است؟
پاسخ: هر کانال خروجی حداقل جریان حالت روشن 1.0 میلیآمپر و حداکثر جریان 500 میلیآمپر را پشتیبانی میکند.
پرسش: آیا میتوان ماژول را در پیکربندی تعویض در حالت روشن نصب کرد؟
پاسخ: دادههای ارائهشده محدودیتهای تعویض در حالت روشن را مشخص نمیکنند. مراحل نصب و جداسازی باید مطابق مستندات سختافزار سیستم FLEX I/O و الزامات مربوط به ایزولاسیون الکتریکی انجام شوند.
راهنمای نصب در محل
- ماژول را روی پایه ترمینال FLEX I/O و ساختار نصب ریل DIN تعیینشده نصب کنید.
- بررسی کنید سیمکشی برق فیلد با محدوده ولتاژ خروجی 10 VDC تا 31.2 VDC مطابقت داشته باشد.
- برای جداسازی سیمکشی خروجی DC از مدارهای ولتاژبالا یا پرنویز، مسیرگذاری مناسب هادیها را به کار ببرید.
- شیلدهای کابل را مطابق روشهای اتصال زمین تعریفشده برای کابینت کنترل و طراحی سیستم متصل کنید.
- اطمینان حاصل کنید جریان بار خروجی از حد 500 میلیآمپر برای هر کانال بیشتر نباشد.
- پیش از اعمال برق فیلد، اتصالات ترمینال و نشستن صحیح ماژول را بررسی کنید.
- الزامات جریان هوای کابینت را رعایت کنید تا از کارکرد خارج از محدوده دمایی مشخصشده، یعنی -20 تا +70 درجه سانتیگراد، جلوگیری شود.
