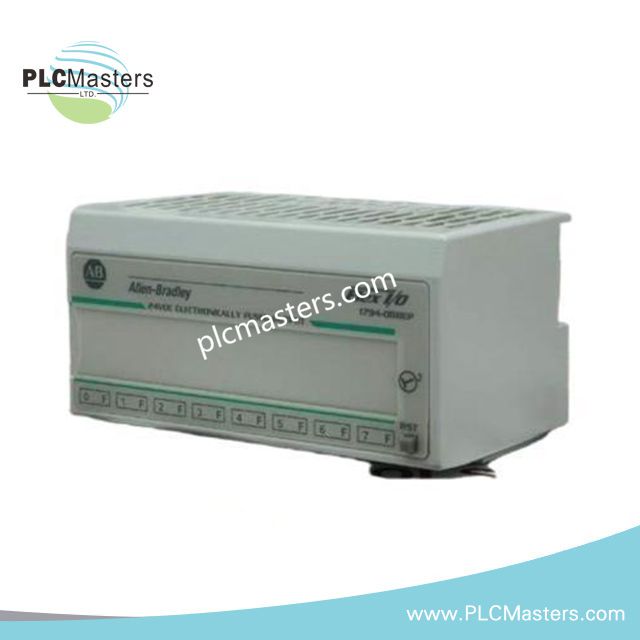

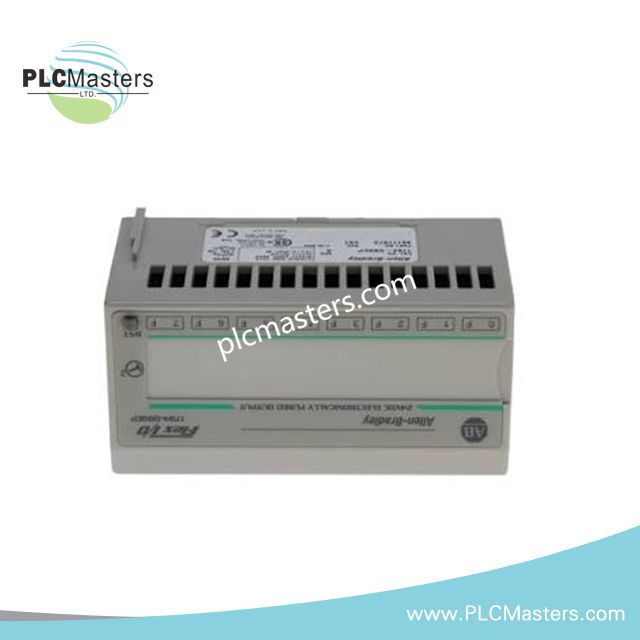

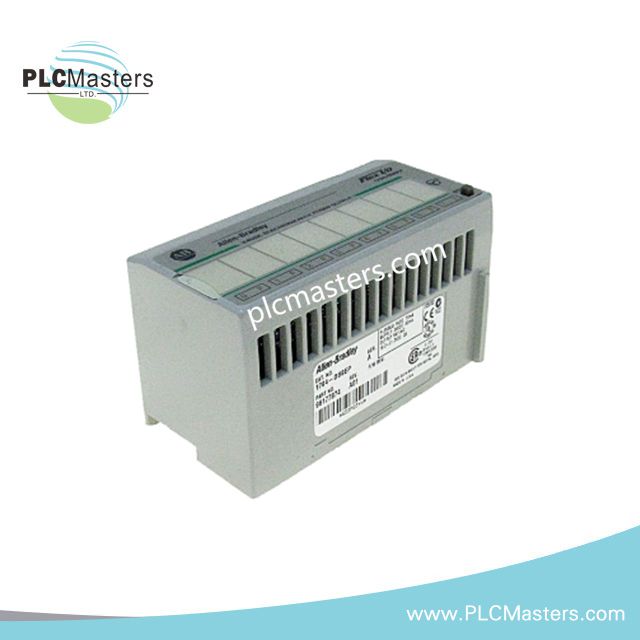

ماژول خروجی دیجیتال DC FLEX I/O آلن-بردلی 1794-OB8EP
$123.00
$320.00
توضیحات
ماژول خروجی دیجیتال DC Allen-Bradley 1794-OB8EP FLEX I/O
ماژول Allen-Bradley 1794-OB8EP (1794-OB8EP، ماژول خروجی دیجیتال DC) که برای اجرای خروجی جریان تأمینکننده در سیستم Allen-Bradley FLEX I/O 1794 پیکربندی شده است، امکان اجرای مستقیم فیزیکی/الکتریکی تجهیزات میدانی 24 VDC را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1794-OB8EP |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده |
| وزن | 0.25 پوند |
| مصرف توان | 5.5 W در حداکثر 31.2 VDC |
| نوع محصول | ماژول خروجی دیجیتال DC FLEX I/O |
| سری محصول | FLEX I/O 1794 |
| تعداد خروجیها | 8 خروجی جریان تأمینکننده |
| ولتاژ نامی در حالت روشن | 24 VDC |
| حداقل ولتاژ در حالت روشن | 19.2 VDC |
| ظرفیت جریان خروجی | حداکثر 2.0 A برای هر خروجی |
| حداکثر جریان خروجی ماژول | مجموعاً 10.0 A |
| افت ولتاژ در حالت روشن | حداکثر 0.2 VDC |
| جریان نشتی در حالت خاموش | حداکثر 0.5 mA |
| جریان هجومی | 4 A به مدت 50 ms، قابل تکرار هر 3 ثانیه |
| ولتاژ ایزولاسیون | 50 V پیوسته، عایق پایه با ولتاژ 850 VDC به مدت 1 s آزمایش شده است |
| ایزولاسیون کانالها | بدون ایزولاسیون بین کانالهای مجزا |
| جریان FlexBus | 73 mA در 5 VDC |
| اتلاف حرارتی | 18.8 BTU/hr در حداکثر 31.2 VDC |
| واحدهای پایه ترمینال پیشنهادی | 1794-TB2، 1794-TB3، 1794-TB3S، 1794-TBN، 1794-TB3K، 1794-TB3SK، 1794-TBNK |
| محافظت خروجی | محافظت با فیوز الکترونیکی |
ویژگیهای رابط EtherNet/IP و بکپلین FLEX I/O
ماژول 1794-OB8EP بهعنوان یک نود خروجی FLEX I/O عمل میکند و از طریق رابط FLEXBus ارتباط برقرار میسازد. این ماژول از جریان بار 73 mA در 5 VDC در بکپلین استفاده میکند و فرمانهای خروجی کنترلر را به کانالهای تأمینکننده سمت میدان منتقل میکند. تراکم I/O شامل هشت نقطه خروجی DC در یک موقعیت ماژول است و انتخاب پایه ترمینال بر اساس الزامات نصب انجام میشود.
سؤالات متداول
س: آیا 1794-OB8EP بین کانالهای خروجی مجزا ایزولاسیون ایجاد میکند؟
پ: خیر. این ماژول ایزولاسیون سمت میدان از سیستم را با ظرفیت 50 V پیوسته فراهم میکند، اما کانالهای خروجی مجزا از یکدیگر ایزولاسیون کانالبهکانال ندارند.
س: حداکثر ظرفیت جریان خروجی هر کانال چقدر است؟
پ: هر کانال خروجی تأمینکننده از حداکثر جریان خروجی 2.0 A پشتیبانی میکند. مجموع بار خروجی ماژول باید در محدوده حداکثر تعیینشده 10.0 A باقی بماند.
س: حفاظت در برابر اضافهجریان خروجی چگونه اجرا میشود؟
پ: کانالهای خروجی از حفاظت با فیوز الکترونیکی برای محدودکردن شرایط خطا استفاده میکنند و به فیوز خارجی مجزا برای هر خروجی نیاز ندارند.
راهنمای نصب در محل
ماژول 1794-OB8EP را روی واحد پایه ترمینال مشخصشده FLEX I/O نصب کنید و پیش از اعمال برق میدان، از درگیری مکانیکی صحیح آن اطمینان یابید. از روشهای سیمکشی مناسب برای مدارهای خروجی صنعتی 24 VDC استفاده کنید.
برای کاهش تداخل الکتریکی، سیمکشی خروجی را از هادیهای برق با ولتاژ بالا و منابع نویز زیاد جدا کنید. شیلد کابلها را مطابق طراحی اتصال زمین تابلو کنترل متصل کنید و پیوستگی صحیح اتصال زمین را حفظ کنید.
پیش از برقدارکردن خروجیها، قطبیت تجهیزات میدانی را بررسی کنید. اطمینان یابید بارهای متصل در محدوده جریان مجاز هر کانال و کل ماژول باقی میمانند. هنگام راهاندازی، اتصالات پایه ترمینال، جاگیری FlexBus و ویژگیهای قفلشدن ماژول را بررسی کنید.
