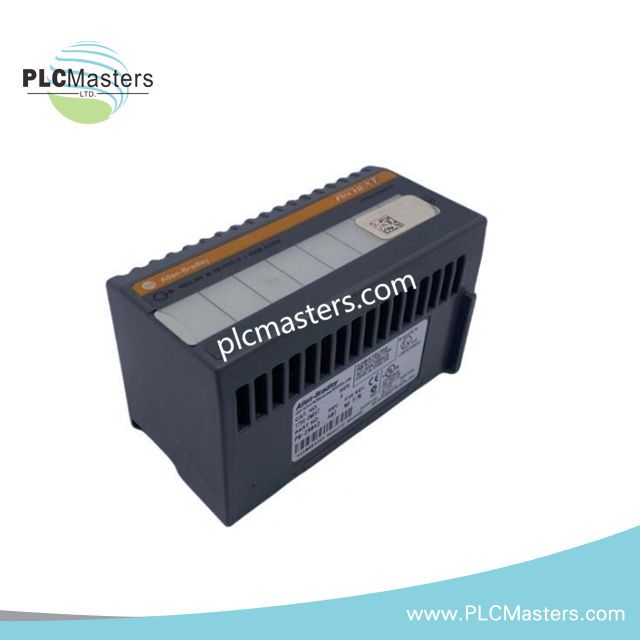

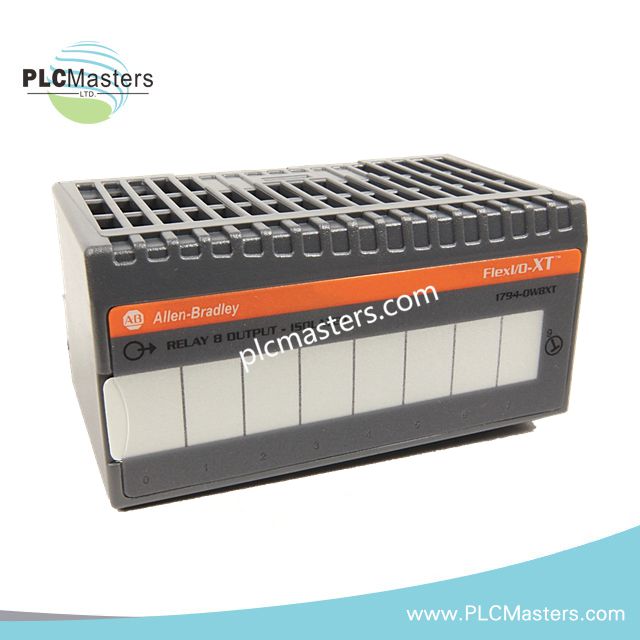

ماژول خروجی رله Flex I/O مدل 1794-OW8XT آلن-بردلی
$123.00
$320.00
توضیحات
ماژول خروجی رله Flex I/O مدل Allen-Bradley 1794-OW8XT
ماژول Allen-Bradley 1794-OW8XT (1794-OW8XT ماژول خروجی رله Flex I/O) که برای سوئیچینگ خروجی گسسته مبتنی بر رله در سیستم Allen-Bradley Flex I/O 1794 پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را از طریق هشت کانال خروجی رلهای نرمالیاوپن و ایزوله فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1794-OW8XT |
| برند | Allen-Bradley |
| نوع محصول | ماژول خروجی رله Flex I/O |
| خط محصول | Flex I/O 1794 |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.3 پوند |
| دمای کار | -4 تا 158 درجه فارنهایت (-20 تا 70 درجه سلسیوس) |
| مصرف برق | 5.5 W |
| کانالهای خروجی | 8 خروجی رله |
| مقدار نامی کنتاکت رله | 250 V AC |
| نوع خروجی | کنتاکتهای رلهای ایزوله و نرمالیاوپن |
| محدوده ولتاژ تغذیه | 19.2 تا 31.2 VDC |
| مصرف جریان | 126 mA |
| جریان FlexBus | 5 VDC |
| جریان نشتی در حالت خاموش | 1.0 mA از طریق مدار اسنابر |
| حداقل بار کنتاکت | 100 uA در 100 mV DC |
| مقاومت اولیه کنتاکت | 30 milliohm |
| زمان جهش کنتاکت | 1.2 ms |
| فرکانس سوئیچینگ | حداکثر 1 عملکرد در هر 3 ثانیه (0.3 Hz در بار نامی) |
| اتلاف حرارتی | حداکثر 18.8 BTU/hr |
ویژگیهای یکپارچهسازی EtherNet/IP و Backplane Flex I/O
1794-OW8XT بهعنوان یک گره خروجی گسسته در معماری پلتفرم Flex I/O 1794 عمل میکند. ماژول فرمانهای خروجی را از طریق رابط FlexBus تبادل میکند و سوئیچینگ کنتاکتهای رله ایزوله را بین گذرگاه ارتباطی سمت کنترلر و سیمکشی میدانی خارجی حفظ میکند.
این ماژول از افزایش چگالی I/O از طریق مفهوم رک ماژولار Flex I/O پشتیبانی میکند و امکان نصب چندین ماژول سیگنال را روی یک بخش شبکه مشترک مبتنی بر آداپتور فراهم میسازد. سازگاری فلش firmware به آداپتور Flex I/O نصبشده و پیکربندی کنترلر بستگی دارد.
پرسشهای متداول
س: آیا کانالهای خروجی رله از یکدیگر ایزوله هستند؟
الف: 1794-OW8XT خروجیهای رلهای ایزوله و نرمالیاوپن ارائه میدهد. هر کانال رله بهعنوان یک مسیر سوئیچینگ فیزیکی مستقل برای تجهیزات میدانی متصل عمل میکند.
س: چه حفاظتی برای سیمکشی خروجی رله توصیه میشود؟
الف: کانالهای خروجی باید مطابق الزامات بار متصل و طراحی مدار میدانی، با فیوز خارجی مناسب محافظت شوند.
س: آیا ماژول به اتصال منبع تغذیه خارجی جداگانه نیاز دارد؟
الف: ماژول با محدوده تغذیه 19.2 تا 31.2 VDC کار میکند و از طریق معماری سیستم Flex I/O از ارتباط FlexBus استفاده میکند.
راهنمای نصب میدانی
ماژول 1794-OW8XT را روی پایه ترمینال سازگار Flex I/O نصب کنید و پیش از اعمال برق سیستم، درگیری مکانیکی صحیح آن را بررسی کنید.
از شیوههای سیمکشی میدانی مناسب برای مدارهای کنتاکت رله استفاده کنید. در صورت امکان، سیمکشی خروجی رله را از هادیهای جریان بالا و مدارهای سوئیچینگ با نویز زیاد جدا کنید. شیلدهای کابل را مطابق الزامات اتصال زمینِ طراحی نصب وصل کنید.
بررسی کنید که تجهیزات حفاظتی خارجی برای بارهای متصل نصب شده باشند، بهویژه برای تجهیزات القایی که ممکن است گذراهای سوئیچینگ ایجاد کنند. پیش از راهاندازی، تخصیص ترمینالها، وضعیت کنتاکتهای رله و آدرسدهی خروجیهای کنترلر را تأیید کنید.
