ماژول منبع تغذیه Flex I/O آلن-بردلی 1794-PS3
$123.00
$320.00
توضیحات

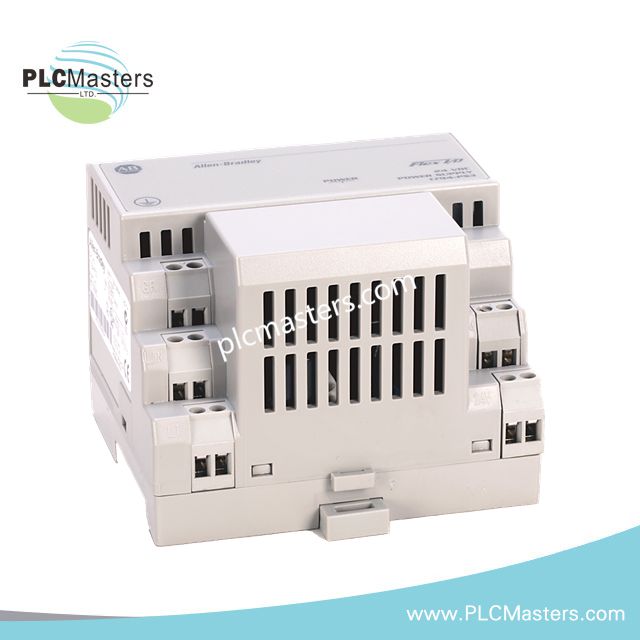

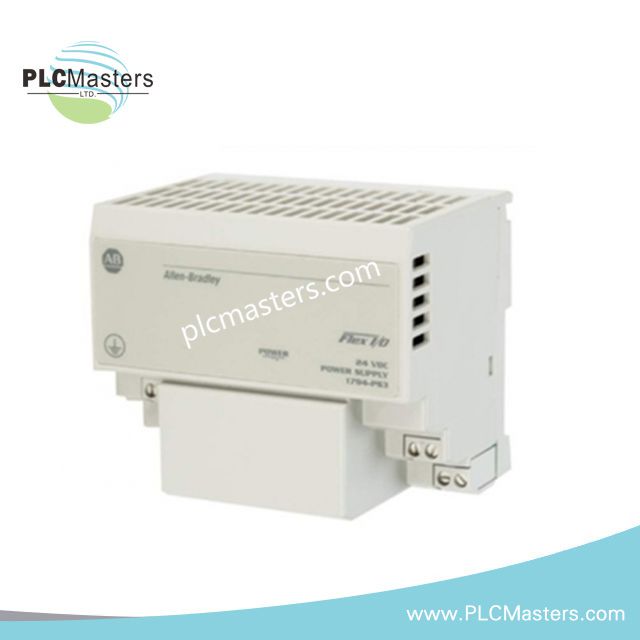

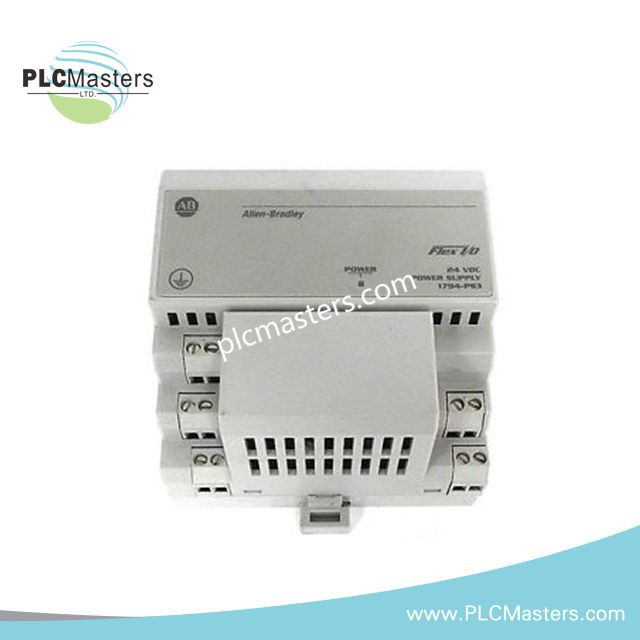

ماژول منبع تغذیه Allen-Bradley 1794-PS3 Flex I/O
Allen-Bradley 1794-PS3 (1794-PS3 ماژول منبع تغذیه Flex I/O) که برای توزیع برق ماژولهای Flex I/O در سیستم Flex I/O 1794 پیکربندی شده است، تبدیل مستقیم فیزیکی/الکتریکی توان ورودی AC به خروجی تنظیمشده 24 V DC را برای ماژولها و آداپتورهای I/O متصل فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1794-PS3 |
| برند | Allen-Bradley |
| نوع محصول | ماژول منبع تغذیه DC Flex I/O |
| سری محصول | Flex I/O 1794 |
| مبدأ | ایالات متحده |
| وزن | 0.75 lbs |
| مصرف برق | حداکثر اتلاف توان 12 W |
| محدوده ولتاژ ورودی | 85-264 V AC |
| محدوده فرکانس ورودی | 47-63 Hz |
| ولتاژ ورودی نامی | 120 V AC، 50/60 Hz؛ حداکثر 1.7 A / 230 V AC، 50/60 Hz؛ حداکثر 1.1 A |
| حداکثر جریان ورودی | 1.9 A |
| ولتاژ خروجی | 24 V DC نامی |
| محدوده ولتاژ خروجی | 20.4-27.6 V DC |
| جریان خروجی | 3 A برای نصب افقی؛ 2.8 A برای سایر جهتهای نصب |
| توان خروجی | 72 W |
| حداقل بار | 50 mA |
| حفاظت در برابر اضافهجریان | 3.2 A |
| حفاظت در برابر اضافهولتاژ | 35 V DC |
| ولتاژ ایزولاسیون | 2500 V DC |
| جریان هجومی | 40 A معمول، 1 چرخه AC در ورودی 265 V AC و دمای 55 deg C |
| اتلاف حرارتی | 41.0 BTU/hr |
یکپارچهسازی EtherNet/IP و سیستم Flex I/O
1794-PS3 بهعنوان یک مؤلفه توزیع برق در پلتفرم Allen-Bradley Flex I/O عمل میکند. این ماژول برق DC تنظیمشده را برای آداپتورها و ماژولهای I/O فلکس تأمین میکند و از توسعه سیستم از طریق معماری بکپلین Flex I/O پشتیبانی میکند. بار برق باید بر اساس الزامات آداپتور و ماژول I/O متصل محاسبه شود تا حدود مشخصشده خروجی منبع تغذیه حفظ شود.
پرسشهای متداول
سؤال: 1794-PS3 از چه محدوده ولتاژ ورودی پشتیبانی میکند؟
پاسخ: ماژول محدوده ورودی AC برابر با 85-264 V AC و محدوده فرکانس ورودی برابر با 47-63 Hz را میپذیرد.
سؤال: 1794-PS3 چه خروجی DCای ارائه میدهد؟
پاسخ: منبع تغذیه خروجی نامی 24 V DC را با محدوده عملیاتی 20.4-27.6 V DC فراهم میکند.
سؤال: آیا 1794-PS3 میتواند بارهای توسعه آداپتور و ماژول Flex I/O را پشتیبانی کند؟
پاسخ: قابلیت تحمل جهش خروجی ماژول برای تأمین برق حداکثر 10 آداپتور، با توجه به پیکربندی سیستم و الزامات بار، مشخص شده است.
راهنمای نصب در محل
- ماژول منبع تغذیه را مطابق الزامات نصب سیستم Flex I/O نصب کنید و درگیری مکانیکی صحیح آن با ماژولهای مجاور را حفظ کنید.
- پیش از برقدار کردن سیستم، قطبیت سیمکشی ورودی AC، اتصال زمین حفاظتی و اتصالات ترمینال را بررسی کنید.
- رساناهای برق AC را از سیمکشی سیگنال I/O سطح پایین جدا کنید تا تداخل الکتریکی کاهش یابد.
- در صورت نیاز محیط نصب، برای کابلهای سیگنال متصل از روشهای مناسب پایانهگذاری شیلد استفاده کنید.
- مطمئن شوید جریان موردنیاز کل ماژولها و آداپتورهای Flex I/O از جریان خروجی DC قابلدسترس بیشتر نباشد.
- تهویه محفظه و شرایط حرارتی را بررسی کنید تا از تجمع بیشازحد گرما در اطراف ماژول منبع تغذیه جلوگیری شود.
- برای روشهای اتصال به زمین، سیمکشی و نگهداری، مستندات نصب Allen-Bradley Flex I/O را دنبال کنید.
