پایه ترمینال Flex I/O مدل Allen Bradley 1794-TB2
$123.00
$320.00
توضیحات

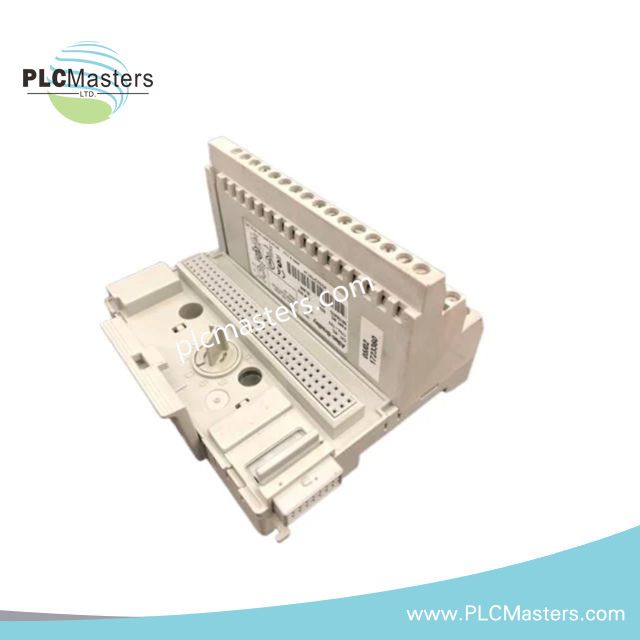

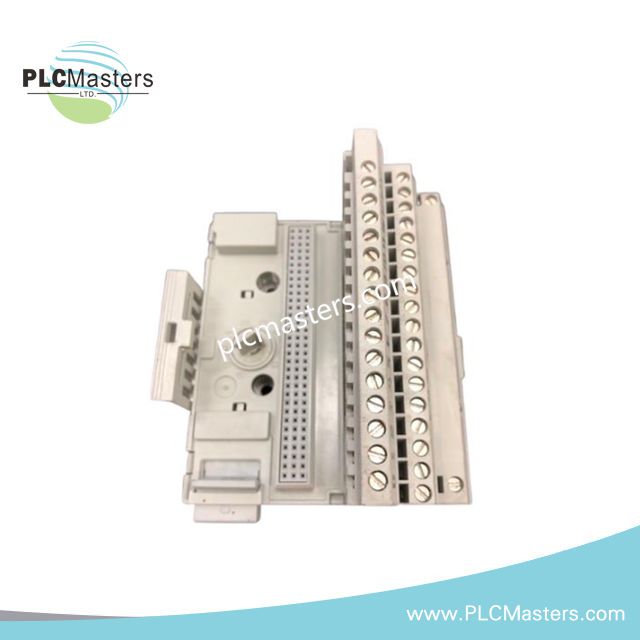

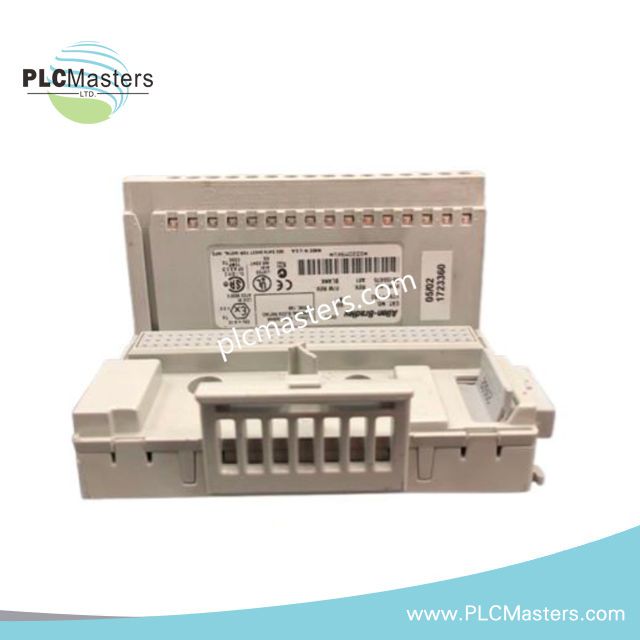

پایه ترمینال Flex I/O مدل Allen Bradley 1794-TB2
ترمینال Allen Bradley 1794-TB2 (پایه ترمینال 1794-TB2) که برای پایاندهی سیمکشی میدانی در سیستم Flex I/O 1794 پیکربندی شده است، اتصال فیزیکی و الکتریکی مستقیم ماژولهای I/O و مسیریابی سیگنالها را در پلتفرمهای Flex I/O 1794 فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1794-TB2 |
| برند | Allen Bradley |
| وزن | 0.44 پوند |
| دمای کاری | -20 تا 55 درجه سانتیگراد |
| مصرف برق | در دادههای ارائهشده مشخص نشده است |
| نوع محصول | پایه ترمینال |
| خط تولید | Flex I/O 1794 |
| نوع اتصال ترمینال | گیره قفسی |
| محدوده اندازه سیم پشتیبانیشده | 0.21 تا 1.3 میلیمتر مربع (24 تا 16 AWG) |
| حداکثر جریان هر ترمینال | 10 A |
| تعداد ترمینالها | 18 ترمینال مشترک و 2 ترمینال ولتاژ |
| ولتاژ ایزولاسیون | 125 V پیوسته |
| گشتاور پیچ ترمینال | 0.56 تا 0.79 نیوتنمتر |
| محدوده ولتاژ تغذیه | حداکثر 125 V AC/DC |
| تعداد اتصالات I/O | 16 ورودی/خروجی |
| دمای نگهداری | -40 تا 85 درجه سانتیگراد |
| مقاومت در برابر شوک | 30 g در حالت کاری / 50 g در حالت غیرکاری |
| گواهیها | مطابق با UL، CSA و Ex |
شبکه قطعی EtherNet/IP و مقیاسپذیری چگالی I/O
پایه ترمینال 1794-TB2 بخشی از معماری ماژولار Allen Bradley Flex I/O 1794 است و رابط فیزیکی میان سیمکشی میدانی و ماژولهای I/O را فراهم میکند. آرایش ترمینالها از 16 اتصال I/O، بههمراه ترمینالهای مشترک و ولتاژ اختصاصی، برای توزیع ساختاریافته سیگنال پشتیبانی میکند. روش اتصال با گیره قفسی، نگهداری یکنواخت هادی را در کاربردهای سیمکشی کنترل صنعتی حفظ میکند.
پلتفرم Flex I/O از مقیاسپذیری ماژولار چگالی I/O استفاده میکند و امکان پیکربندی پایههای ترمینال و ماژولهای I/O را متناسب با نیاز کانالها فراهم میسازد. انتخاب صحیح ماژول و سازگاری ارتباطی بکپلین باید در معماری کنترلر و شبکه بررسی شود.
سؤالات متداول
س: 1794-TB2 از چه نوع پایاندهی سیمکشی پشتیبانی میکند؟
پ: 1794-TB2 از اتصال با گیره قفسی استفاده میکند و سیمهایی با اندازه 0.21 تا 1.3 میلیمتر مربع (24 تا 16 AWG) را پشتیبانی میکند.
س: آیا 1794-TB2 با ولتاژهای تغذیه AC و DC کار میکند؟
پ: طبق دادههای فنی ارائهشده، پایه ترمینال از کاربردهای ولتاژ تغذیه تا 125 V AC/DC پشتیبانی میکند.
س: آیا 1794-TB2 برای تعویض گرم طراحی شده است؟
پ: قابلیت تعویض گرم به ماژول Flex I/O نصبشده و پیکربندی سیستم بستگی دارد. روشهای تعویض در محل باید مطابق مستندات نصب مربوط به Flex I/O انجام شوند.
راهنمای نصب در محل
1794-TB2 را مطابق الزامات نصب ماژول روی سیستم نصب Flex I/O نصب کنید. پیش از اتصال، مطمئن شوید هادیهای میدانی با محدوده سیم پشتیبانیشده مطابقت دارند.
برای جلوگیری از شلشدن اتصالات، از روش صحیح واردکردن سیم در گیره قفسی استفاده کنید. در صورت نیاز طبق طراحی سیستم کنترل، میان هادیهای برق و سیمکشی سیگنالهای سطح پایین جداسازی ایجاد کنید. شیلدهای کابل و هادیهای اتصال زمین را مطابق طرح زمینکردن محفظه و روشهای قابلاجرا در سیمکشی صنعتی متصل کنید.
مقادیر گشتاور ترمینال را هنگام نصب بررسی کنید و پیش از اعمال ولتاژ تغذیه، از قرارگیری صحیح هادیها اطمینان حاصل کنید. اطمینان یابید شرایط محیطی در محدوده دمای کاری مشخصشده باقی بماند.
