واحد پایه ترمینال FLEX I/O مدل Allen-Bradley 1794-TB3/A
$123.00
$320.00
توضیحات

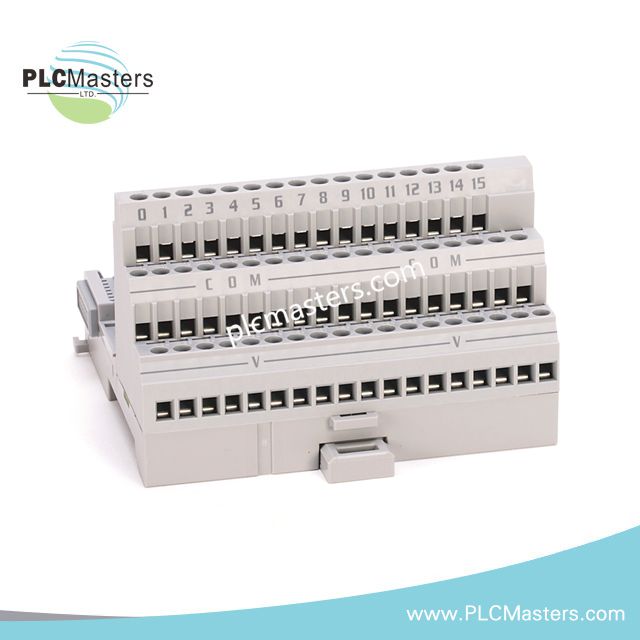

واحد پایه ترمینال FLEX I/O مدل Allen-Bradley 1794-TB3/A
Allen-Bradley 1794-TB3/A که با نام 1794-TB3، یعنی واحد پایه ترمینال ۳ سیمه، نیز ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای پایانهگذاری سیمکشی میدانی و نصب ماژول در سیستم FLEX I/O آلنبردلی عمل میکند. این واحد از طریق ترمینالهای پیچی، رابط فیزیکی میان تجهیزات میدانی و ماژولهای FLEX I/O نصبشده را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1794-TB3/A |
| برند | Allen-Bradley / Rockwell Automation |
| مبدأ | ایالات متحده |
| نوع ماژول | واحد پایه ترمینال پیچی ۳ سیمه |
| خط تولید | سیستم FLEX I/O |
| تعداد ترمینالها | ۳۶ ترمینال پیچی |
| سیمکشی پشتیبانیشده | اتصالات ۳ سیمه سیگنال، برگشت و تغذیه/زمین |
| گشتاور پیچ ترمینال | ۰٫۸۶ نیوتنمتر (۷ پوند-اینچ) |
| محدوده اندازه سیم | ۰٫۳۴ ... ۲٫۱ میلیمترمربع (۲۲ ... ۱۴ AWG)، سیم مسی تکرشته یا افشان |
| ولتاژ نامی | حداکثر ۱۲۵ ولت AC/DC |
| جریان نامی | حداکثر ۱۰ آمپر از طریق ترمینالهای تغذیه |
| گزینههای نصب | ریل DIN با ابعاد ۳۵ × ۷٫۵ میلیمتر یا نصب مستقیم روی پنل |
| دمای کار | ۲۰- تا ۷۰+ درجه سانتیگراد (۴- تا ۱۵۸+ درجه فارنهایت) |
| دمای نگهداری | ۴۰- تا ۸۵+ درجه سانتیگراد (۴۰- تا ۱۸۵+ درجه فارنهایت) |
| رطوبت نسبی | ۵٪ تا ۹۵٪، بدون میعان |
| ابعاد | ۹۴ × ۹۴ × ۶۹ میلیمتر |
| وزن | ۰٫۴۴ پوند |
ویژگیهای رابط EtherNet/IP و باس FLEX I/O
1794-TB3/A بهعنوان لایه رابط ترمینال در معماری FLEX I/O عمل میکند و نگهداری مکانیکی و پایانهگذاری الکتریکی ماژولهای سازگار FLEX I/O را فراهم میسازد. این واحد پایه ترمینال، جداسازی سیمکشی میدانی را حفظ کرده و امکان اتصال مستقیم در سطح کانال را بدون نیاز به ترمینالبلوکهای خارجی اضافی فراهم میکند.
سیستم FLEX I/O از طریق رابط آداپتور و بکپلین، ارتباط ماژولار I/O را فراهم میکند. قرارگیری صحیح ماژول، همراستایی ترمینالها و جداسازی سیمکشی، یکپارچگی سیگنال را برای کانالهای I/O دیجیتال و آنالوگ متصل از طریق مجموعه پایه ترمینال حفظ میکند.
سؤالات متداول
س: آیا میتوان از 1794-TB3/A بهعنوان یک ماژول مستقل I/O استفاده کرد؟
پ: خیر. 1794-TB3/A یک واحد پایه ترمینال است و برای پردازش سیگنالهای میدانی، به نصب یک ماژول سازگار FLEX I/O روی مجموعه پایه نیاز دارد.
س: آیا 1794-TB3/A از اتصال مستقیم تجهیزات میدانی ۳ سیمه پشتیبانی میکند؟
پ: بله. آرایش ترمینالها، اتصالات پیچی برای سیمکشی میدانی ۳ سیمه، شامل اتصالات سیگنال، برگشت و تغذیه/زمین، را مطابق با الزامات ماژول I/O نصبشده فراهم میکند.
س: آیا واحد پایه ترمینال بهتنهایی قابلیت تعویض گرم دارد؟
پ: 1794-TB3/A یک قطعه غیرفعال برای نصب و سیمکشی است. قابلیت تعویض گرم به ماژول FLEX I/O نصبشده، پیکربندی آداپتور و شرایط کاری سیستم بستگی دارد.
راهنمای نصب میدانی
1794-TB3/A را روی ریل DIN سازگار ۳۵ میلیمتری یا سطح پنل تأییدشده نصب کنید. پیش از نصب ماژول FLEX I/O، مطمئن شوید که پایه ترمینال از نظر مکانیکی محکم شده است.
سیمکشی میدانی را با استفاده از محدوده اندازه هادی مشخصشده پایانهگذاری کنید و گشتاور توصیهشده پیچ ترمینال را اعمال کنید. برای کاهش تداخل الکتریکی، سیمهای سیگنال را از هادیهای برق با ولتاژ بالا جدا کنید.
شیلد کابلها و هادیهای اتصال به زمین را مطابق طراحی زمینکردن سیستم متصل کنید. پیش از برقدار کردن مدار، تخصیص ترمینالها را بررسی کنید تا از اتصال نادرست تجهیزات میدانی جلوگیری شود.
برای خارج کردن ماژول و دسترسی جهت بازرسی، فضای کافی در نظر بگیرید. اطمینان حاصل کنید که شرایط محیطی در محدوده دمای کار و رطوبت مشخصشده باقی بماند.
