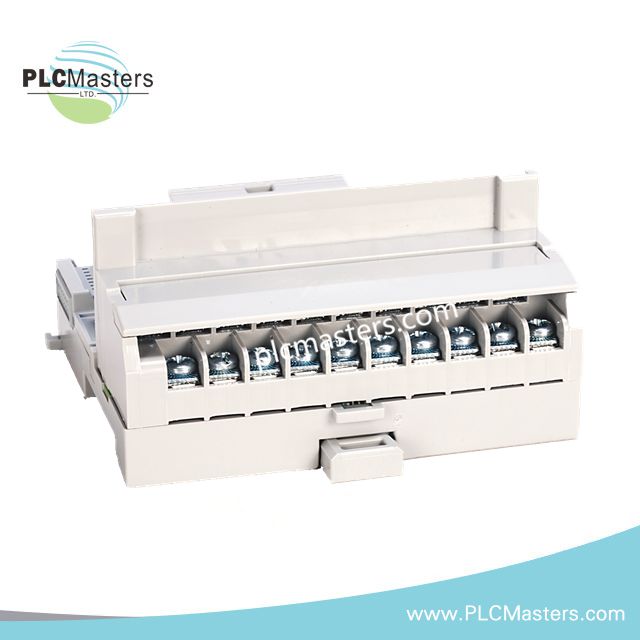

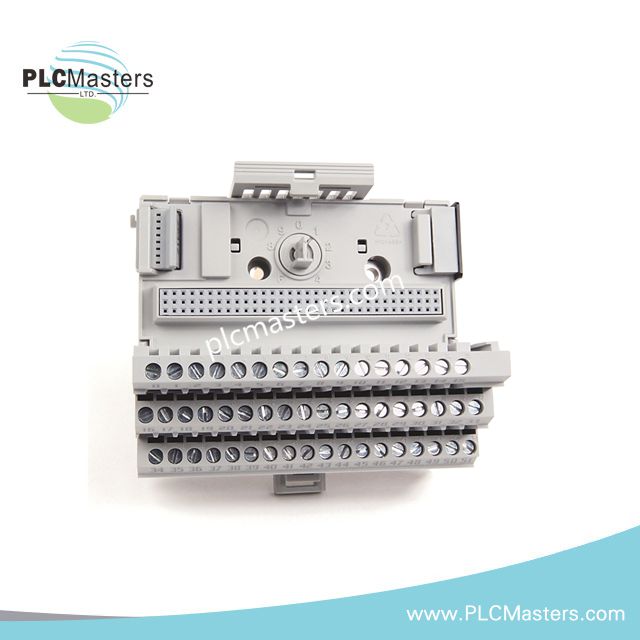

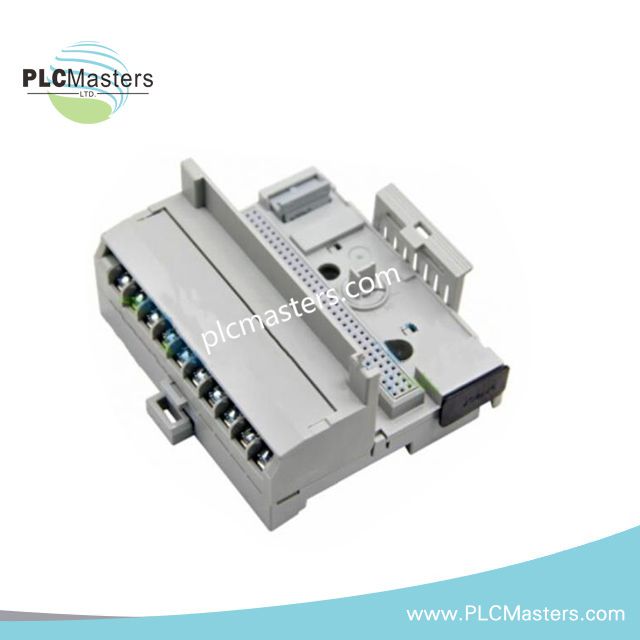

واحد پایه ترمینال FLEX I/O مدل 1794-TB3GK از Allen-Bradley
$123.00
$320.00
توضیحات
واحد پایه ترمینال FLEX I/O مدل Allen-Bradley 1794-TB3GK
Allen-Bradley 1794-TB3GK (1794-TB3GK، واحد پایه ترمینال FLEX I/O) که برای پایاندهی سیمکشی میدانی و توزیع توان در سیستمهای FLEX I/O پیکربندی شده است، اتصال فیزیکی و الکتریکی مستقیم ماژولهای I/O شانزدهنقطهای را در بستر FLEX I/O فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1794-TB3GK |
| برند | Allen-Bradley / Rockwell Automation |
| مبدأ | ایالات متحده |
| سری محصول | FLEX I/O |
| نوع سختافزار | واحد پایه ترمینال |
| نوع ترمینال | گیره فنری (Cage Clamp) |
| تعداد ترمینالها | در مجموع 36 ترمینال (16 ترمینال I/O، 18 ترمینال مشترک/VDC و 2 ترمینال زمین) |
| محدوده اندازه سیم | مس جامد/افشان با سطح مقطع 0.2 تا 2.5 mm2 (معادل 24 تا 12 AWG) |
| حداکثر ولتاژ نامی | 125 V AC / DC |
| حداکثر جریان نامی | 10 A در مجموع از طریق واحد پایه، 2 A برای هر ترمینال |
| ابعاد | 94 x 94 x 69 mm (ارتفاع x عرض x عمق) |
| دمای کاری | از 0 deg C تا +55 deg C (از 32 deg F تا +131 deg F) |
| مصرف توان | واحد پایه ترمینال غیرفعال؛ مصرف توان مستقل مشخص نشده است |
| گزینههای نصب | ریل DIN با عرض 35 mm یا نصب مستقیم روی پنل |
| درجه حفاظت محفظه | نوع باز / IP20 |
| سازگاری ماژول | ماژولهای 16 نقطهای FLEX I/O با حفاظت کدگذاری مکانیکی |
ویژگیهای یکپارچهسازی کنترل صنعتی Profinet / EtherNet-IP
1794-TB3GK در معماری FLEX I/O بهعنوان یک رابط الکتریکی غیرفعال عمل میکند. واحد پایه ترمینال، نگهداری مکانیکی، پایاندهی سیمکشی میدانی و مسیرهای توزیع بین ماژولهای FLEX I/O و تجهیزات میدانی متصل را فراهم میکند. کدگذاری مکانیکی از نصب نادرست ماژول جلوگیری کرده و هنگام نصب و تعویض، همراستایی ماژول و پایه را حفظ میکند.
سؤالات متداول
س: آیا 1794-TB3GK قابلیتهای ارتباطی فعال یا پردازش شبکه را فراهم میکند؟
پ: خیر. 1794-TB3GK یک واحد پایه ترمینال است و شامل پردازندههای ارتباطی، فریمور یا رابطهای شبکه مستقل نیست. قابلیتهای ارتباطی توسط ماژولهای آداپتور سازگار FLEX I/O فراهم میشوند.
س: آیا میتوان واحد پایه ترمینال را بدون جدا کردن تمام سیمکشیهای میدانی تعویض کرد؟
پ: طراحی ترمینالهای گیره فنری اجازه میدهد هادیهای میدانی هنگام انجام مراحل سرویس ماژولهای سازگار، همچنان متصل باقی بمانند. عملیات تعویض باید مطابق الزامات ایزولهسازی توان سیستم که برای مجموعه FLEX I/O نصبشده تعریف شده است، انجام شود.
س: هنگام نصب، چه نکاتی درباره سیمکشی باید رعایت شود؟
پ: سیمکشی میدانی باید در صورت نیاز از هادیهای توان با نویز بالا فاصله داشته باشد، از روشهای مناسب اتصال زمین استفاده شود و سفتکردن ترمینالها و آمادهسازی هادیها مطابق الزامات نصب ماژول FLEX I/O متصل انجام گیرد.
راهنمای نصب میدانی
- 1794-TB3GK را روی ریل DIN سازگار 35 mm یا سطح پنل مورد تأیید نصب کنید.
- پیش از نصب ماژول FLEX I/O، موقعیتهای کدگذاری مکانیکی را بررسی کنید.
- برای کاهش تداخل الکتریکی، سیمکشی سیگنال را جدا از هادیهای کلیدزنی با ولتاژ بالا عبور دهید.
- ترمینالهای زمین را مطابق طراحی اتصال زمین تابلو کنترل متصل کنید.
- در صورت نیاز تجهیزات میدانی متصل و با توجه به محیط کاربرد، از سیمکشی ابزار دقیق شیلددار استفاده کنید.
- پیش از پایاندهی کابلهای میدانی، سازگاری اندازه هادی را بررسی کنید.
- پس از نصب سیمکشی، درگیری ترمینالهای گیره فنری را بررسی کنید تا از شل بودن اتصالات جلوگیری شود.
