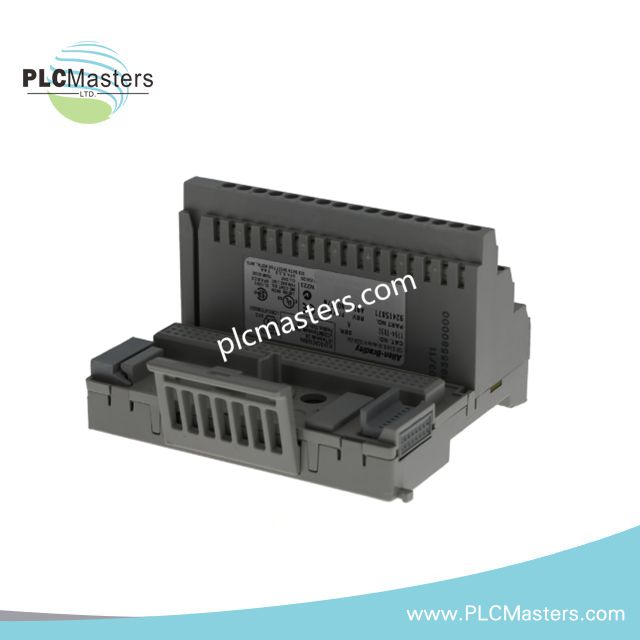

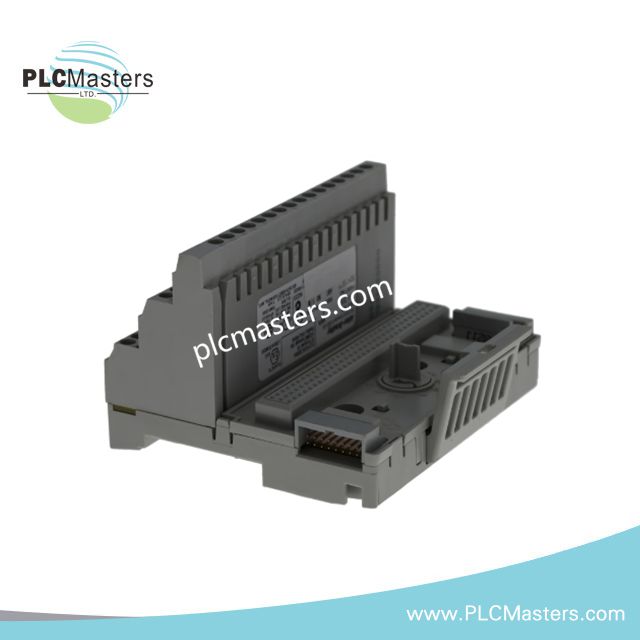

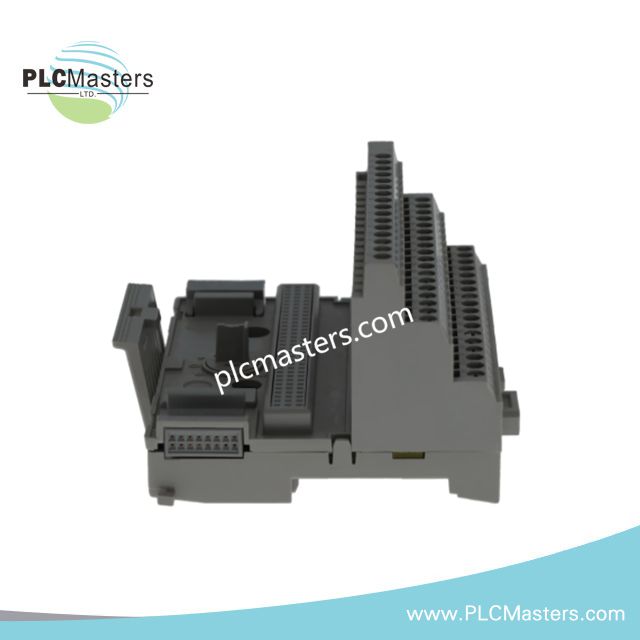

واحد پایه ترمینال گیره فنری FLEX I/O مدل Allen-Bradley 1794-TB3GS
$123.00
$320.00
توضیحات
واحد پایه ترمینال گیره فنری FLEX I/O مدل Allen-Bradley 1794-TB3GS
Allen-Bradley 1794-TB3GS که با نام 1794-TB3GS FLEX I/O Spring-Clamp Terminal Base Unit نیز فهرست میشود، بهعنوان یک قطعه رابط سیمکشی اختصاصی برای ترمینیشن سیگنالهای میدانی و اتصال ماژولها در سیستم FLEX I/O شرکت Rockwell Automation عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1794-TB3GS |
| برند | Allen-Bradley |
| نوع محصول | واحد پایه ترمینال گیره فنری FLEX I/O |
| مبدأ | USA |
| ابعاد | 94 mm x 94 mm x 69 mm |
| دمای کاری | -20 deg C تا +70 deg C |
| نوع ترمینال | گیره فنری (قفسهای) |
| پیکربندی ترمینال | پایه ترمینال 3 سیمه با ترمینالهای زمین |
| تعداد کل ترمینالها | 36 ترمینال I/O + 18 ترمینال مشترک/زمین |
| ولتاژ نامی | 125 V AC/DC، 50/60 Hz |
| حداکثر ولتاژ کاری | 132 V AC/DC |
| ظرفیت جریان | حداکثر 10 A از طریق ترمینالهای I/O؛ حداکثر 10 A برای هر ترمینال تغذیه |
| محدوده اندازه سیم | سیم مسی مفتولی یا افشان با سطح مقطع 0.21 mm2 تا 1.3 mm2 (24 تا 16 AWG) |
| طول لختکردن سیم | 7 mm |
| گزینههای نصب | ریل DIN با ابعاد 35 x 7.5 mm، 35 x 15 mm یا نصب مستقیم روی پنل |
| سازگاری با ماژول | ماژولهای Allen-Bradley 1794 FLEX I/O |
| عملکرد درج | پشتیبانی از RIUP (برداشت و درج در حالت روشن) با ماژولهای سازگار |
ویژگیهای یکپارچهسازی EtherNet/IP و بکپلین FLEX I/O
1794-TB3GS رابط فیزیکی ترمینیشن بین سیمکشی میدانی و ماژولهای FLEX I/O را فراهم میکند. این پایه ترمینال بخشی از مجموعه ماژولار FLEX I/O است و به پایههای ترمینال مجاور اجازه میدهد مسیر اتصال پیوستهای برای بکپلین ایجاد کنند.
این واحد از افزایش چگالی I/O از طریق توسعه ماژولار پایههای ترمینال پشتیبانی میکند. سیستم ترمینیشن گیره فنری، نگهداری ثابت هادی را بدون نیاز به تنظیم گشتاور پیچ فراهم میکند. ترمینالهای زمین امکان اتصال مستقیم شیلد کابلهای میدانی و هادیهای زمین را در سطح پایه ترمینال فراهم میکنند.
معماری FLEX I/O از موقعیتدهی کلید انتخابی وابسته به ماژول استفاده میکند تا نوع ماژول I/O نصبشده را مشخص کرده و هنگام تعویض، نگاشت صحیح ترمینالها را حفظ کند.
سؤالات متداول
س: آیا میتوان پایه ترمینال 1794-TB3GS را هنگام روشن بودن سیستم جدا یا تعویض کرد؟
پ: این پایه ترمینال هنگام استفاده با ماژولهای سازگار FLEX I/O از قابلیت RIUP پشتیبانی میکند. مراحل تعویض باید مطابق الزامات نصب اختصاصی ماژول انجام شود.
س: 1794-TB3GS چه نوع اتصال سیمکشی میدانی را فراهم میکند؟
پ: این واحد از نوارهای ترمینال گیره فنری برای اتصالات سیگنال، مشترک، تغذیه و زمین استفاده میکند.
س: اتصالات زمین شیلد در این پایه ترمینال چگونه انجام میشوند؟
پ: نسخه دارای پسوند G، ترمینالهای زمین اضافی برای ترمینیشن مستقیم شیلد میدانی و هادی زمین فراهم میکند.
راهنمای نصب میدانی
1794-TB3GS را مطابق الزامات نصب مکانیکی سیستم FLEX I/O روی ریل DIN سازگار یا سطح پنل مناسب برای نصب مستقیم نصب کنید.
هادیهای میدانی را با استفاده از روش ورود سیم به گیره فنری مشخصشده متصل کنید. برای کاهش تداخل الکتریکی، جداسازی مناسب بین سیمکشی سیگنال، هادیهای برق AC و مدارهای سوئیچینگ با نویز بالا را حفظ کنید.
شیلد کابلها و هادیهای زمین را به ترمینالهای زمین مشخصشده متصل کنید. روشهای اتصال شیلد باید از طراحی زمینکردن سیستم کنترل و استانداردهای برق محل پیروی کنند.
پیش از سیمکشی، تخصیص ترمینالها را بررسی کنید. آرایش ترمینالها شامل موارد زیر است:
- ردیف A: ترمینالهای 0 تا 15 برای سیمکشی سیگنال I/O.
- ردیف B: ترمینالهای 16 تا 33 برای اتصالات مشترک یا نول.
- ردیف C: ترمینالهای 34 تا 51 برای ولتاژ تغذیه و نقاط اضافی ترمینیشن زمین/شیلد.
پیش از برقدار کردن مجموعه FLEX I/O، تنظیمات کلید انتخابی ماژول و نگاشت ترمینالها را تأیید کنید.
