ماژول آداپتور کواکسیال ControlNet مدل Allen-Bradley 1797-ACNR15/C FLEX Ex
$123.00
$320.00
توضیحات

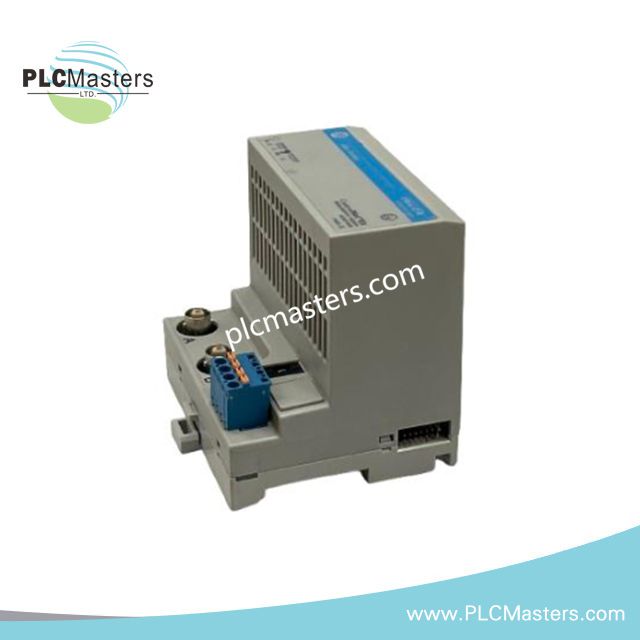

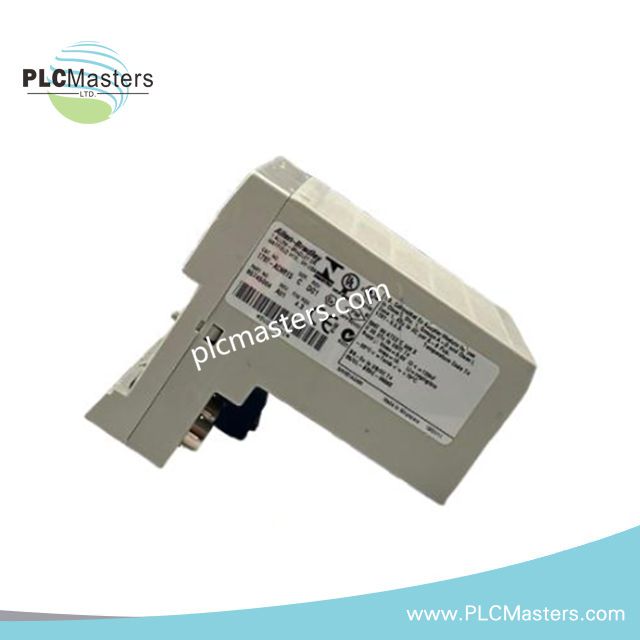

ماژول آداپتور کواکسیال ControlNet مدل Allen-Bradley 1797-ACNR15/C FLEX Ex
مدل Allen-Bradley 1797-ACNR15/C (ماژول آداپتور 1797-ACNR15 FLEX Ex ControlNet) که برای اتصال شبکه FLEX Ex I/O در سیستمهای ControlNet مناطق خطرناک پیکربندی شده است، ارتباط فیزیکی و الکتریکی مستقیم میان ماژولهای I/O ذاتاً ایمن و شبکههای رسانه کواکسیال افزونه ControlNet را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1797-ACNR15/C |
| برند | Allen-Bradley / Rockwell Automation |
| مبدأ | ایالات متحده آمریکا |
| دمای کاری | -20 درجه سانتیگراد تا +70 درجه سانتیگراد |
| مصرف توان | حداکثر 8.5 W |
| نوع محصول | ماژول آداپتور کواکسیال FLEX Ex ControlNet |
| سری | سری C |
| محدوده ولتاژ ورودی | 19.2 VDC تا 31.2 VDC |
| ولتاژ نامی تغذیه | 24 VDC |
| نرخ ارتباطی ControlNet | 5 Mbps |
| رسانه شبکه | کابل کواکسیال افزونه ControlNet با دو کانکتور BNC برای کانال A و کانال B |
| ماژولهای FLEX Ex I/O قابل پشتیبانی | حداکثر 8 ماژول برای هر آداپتور |
| ولتاژ ایزولاسیون | ایزولاسیون آزمایشی پیوسته 250 VAC بین درگاههای ControlNet و بکپلین سیستم |
| اتلاف حرارتی | حداکثر 29.0 BTU/hr |
| گزینههای نصب | ریل DIN یا نصب روی پنل |
| ردهبندی مناطق خطرناک | Class I، Division 1، گروههای A، B، C، D / Class I، Zone 1، AEx ib [ia] IIC T4 |
| گواهیها | CE، ATEX، IECEx، c-UL-us، تأییدیه FM |
ویژگیهای رابط شبکه EtherNet/IP و ControlNet

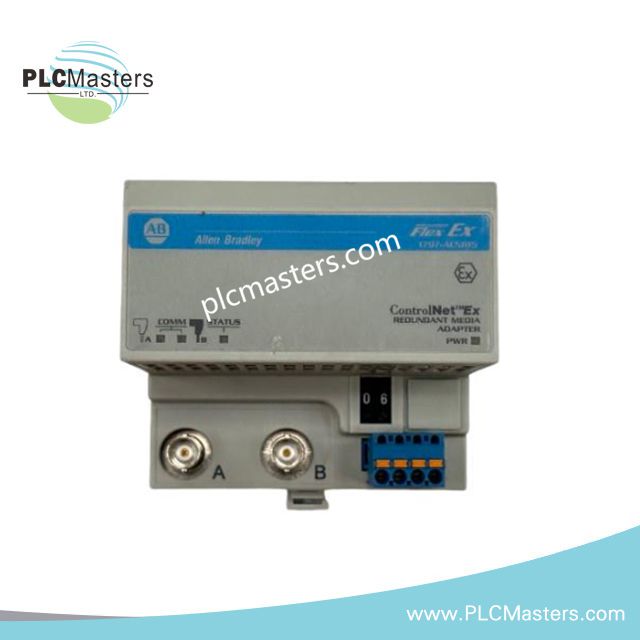

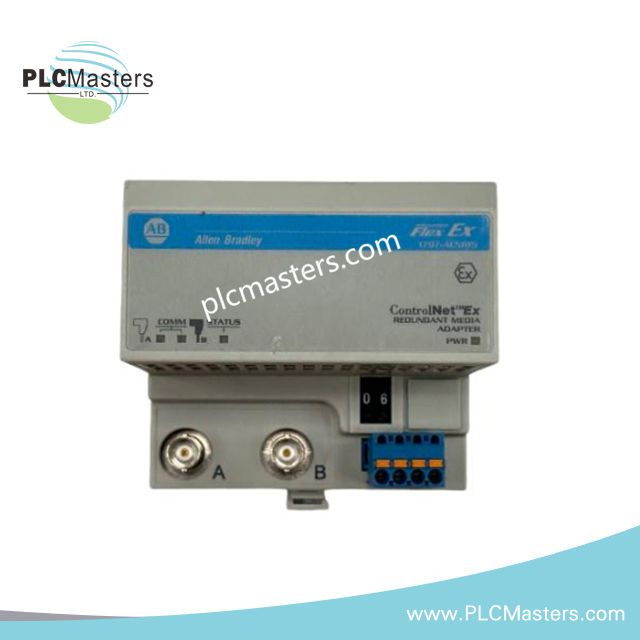

مدل 1797-ACNR15/C از مسیرهای ارتباطی کواکسیال افزونه ControlNet از طریق کانکتورهای BNC کانال A و کانال B استفاده میکند. این آداپتور ضمن رعایت الزامات ایمنی ذاتی برای نصب در مناطق خطرناک، لایه رابط میان ماژولهای FLEX Ex I/O و شبکه ControlNet را فراهم میکند.
این ماژول از عملکرد جداسازی و نصب در حالت روشن (RIUP) پشتیبانی میکند و امکان انجام عملیات تعمیر و نگهداری را بدون قطع برق سیستم، در شرایط نصب مجاز، فراهم میسازد. نشانگرهای LED روی پنل جلویی، اطلاعات وضعیت منبع تغذیه، سلامت کانالهای ControlNet و حالت ارتباطی ماژول را نمایش میدهند.
معماری شبکه ControlNet از ارتباط قطعی با نرخ داده 5 Mbps پشتیبانی میکند. طراحی آداپتور شامل ایزولاسیون میان درگاههای ControlNet و بکپلین سیستم است تا برهمکنش الکتریکی میان بخشهای شبکه و مجموعههای I/O متصل محدود شود.
سؤالات متداول
س: چه نوع ماژولهای I/O را میتوان به آداپتور 1797-ACNR15/C متصل کرد؟
پ: این آداپتور با ماژولهای FLEX Ex I/O رابط میشود و از اتصال حداکثر 8 ماژول FLEX Ex I/O در مجموعه سیستم پیکربندیشده پشتیبانی میکند.
س: آیا مدل 1797-ACNR15/C از مسیرهای ارتباطی افزونه پشتیبانی میکند؟
پ: بله. این ماژول دو درگاه کواکسیال ControlNet با نامهای کانال A و کانال B دارد که برای اتصال رسانه افزونه ControlNet استفاده میشوند.
س: آیا میتوان آداپتور را در حالی که سیستم روشن است خارج کرد؟
پ: این ماژول در صورت نصب مطابق با الزامات مربوط به سیستم مناطق خطرناک، از قابلیت RIUP (جداسازی و نصب در حالت روشن) پشتیبانی میکند.
دستورالعملهای نصب در محل
مدل 1797-ACNR15/C را مطابق با الزامات مکانهای خطرناک، در محفظهای مناسب نصب کنید. اطمینان حاصل کنید که محفظه حفاظت محیطی موردنیاز را فراهم میکند، زیرا ساختار این ماژول از نوع باز است.
برای اتصال کانال A و کانال B از کابلکشی کواکسیال تأییدشده ControlNet و روشهای صحیح ترمینیشن BNC استفاده کنید. کابل را از هادیهای برق فشارقوی و منابع نویز الکتریکی دور نگه دارید.
پیش از سیمکشی ماژول، تجهیزات نصب روی ریل DIN یا پنل را بهطور ایمن محکم کنید. پیش از اعمال برق 24 VDC، قطبیت منبع و محدوده ولتاژ را بررسی کنید. برای محفظه و سیستم کنترل مرتبط، اصول صحیح اتصال زمین و همبندی را رعایت کنید.
برای نصبهای ذاتاً ایمن، الزامات مربوط به سیمکشی مناطق خطرناک طبق استانداردهای ATEX، IECEx، FM و مقررات محلی را رعایت کنید. روشهای سیمکشی میدانی یا ترکیب اجزا را خارج از پیکربندی تأییدشده سیستم تغییر ندهید.
