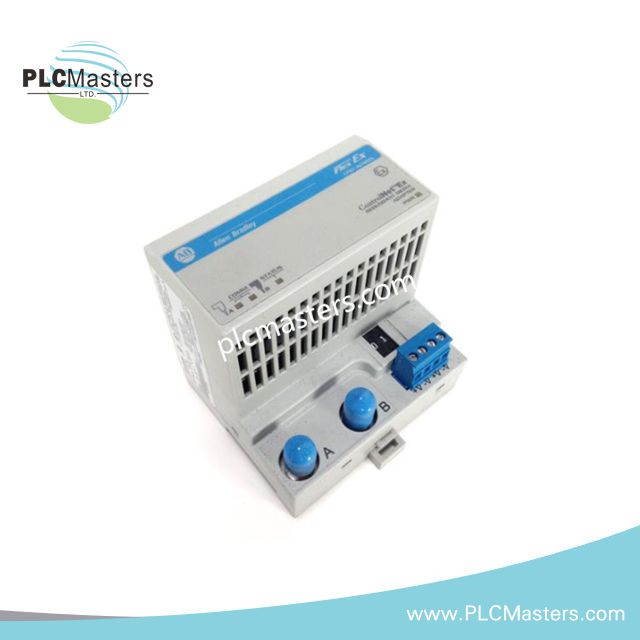

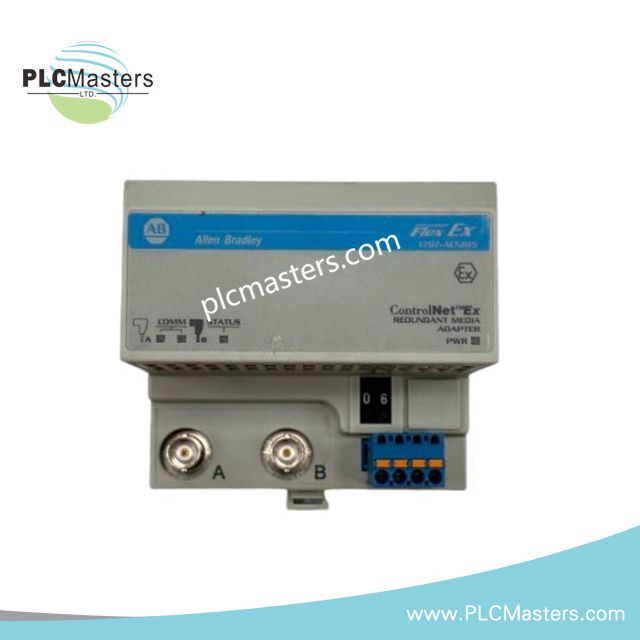

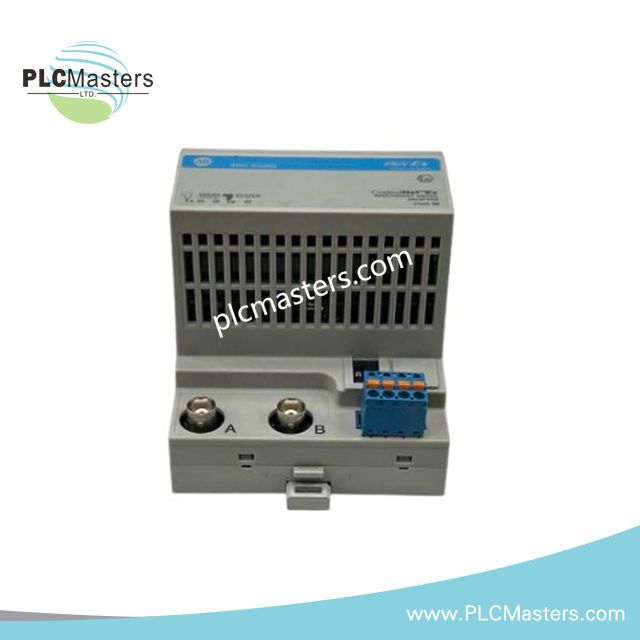

آداپتور ارتباطی ControlNet Ex مدل 1797-ACNR15 از Allen-Bradley
$123.00
$320.00
توضیحات
آداپتور ارتباطی ControlNet Ex آلن-بردلی 1797-ACNR15
آداپتور Allen-Bradley 1797-ACNR15 (1797-ACNR15 آداپتور ControlNet Ex) که برای ارتباطات افزونه ControlNet در سیستمهای Flex Ex I/O مناطق خطرناک پیکربندی شده است، تبادل مستقیم فیزیکی و الکتریکی دادههای I/O از راه دور را در بسترهای Flex Ex ControlNet فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1797-ACNR15 |
| برند | Allen-Bradley |
| مبدأ | USA |
| وزن | 1.26 پوند |
| دمای کاری | -20 تا 70 درجه سانتیگراد (-4 تا 158 درجه فارنهایت) |
| مصرف برق | 8.5 W |
| نوع محصول | آداپتور ارتباطی ControlNet Ex |
| خط تولید | Flex Ex 1797 |
| درگاههای ارتباطی | دو درگاه رسانهای کواکسیال BNC برای ControlNet |
| پروتکل ControlNet | نسخه 1.5 |
| نرخ ارتباط | 5 Mbps |
| ظرفیت I/O | حداکثر 8 ماژول Flex Ex I/O |
| نحوه نصب | ریل DIN |
| منبع تغذیه | 9.5 VDC |
| توان خروجی | 5.4 VDC |
| کابل ControlNet | کابل کواکسیال چهارلایه شیلددار 1786-RG6 یا 1786-RG6F/A |
| نوع رسانه ذاتاً ایمن | Ex ib IIB/IIC T4؛ AEx ib IIC T4؛ کلاس I، بخش 1، گروههای A-G، T4 |
| نوع ماژول ذاتاً ایمن | Ex ib IIB/IIC T4؛ AEx ib IIC T4؛ کلاس I، بخش 1، گروههای A-D، T4 |
| نشانگرها | نشانگر وضعیت Comm A، Comm B، وضعیت ماژول و LED برق |
| اتلاف حرارتی | 29 BTU/hour |
| میزان تحمل ارتعاش | آزمایششده با 2 g در فرکانس 10 تا 500 هرتز طبق IEC 68-2-6 |
| شوک حین کار | آزمایششده با شتاب اوج 15 g و عرض پالس 11 +/-1 میلیثانیه |
شبکههای قطعی Profinet / EtherNet-IP و مقیاسپذیری چگالی I/O
1797-ACNR15 از معماری ارتباطی قطعی ControlNet با دو درگاه رسانهای کواکسیال برای عملکرد افزونه شبکه استفاده میکند. این آداپتور ارتباط بین ماژولهای Flex Ex I/O در مکانهای خطرناک و شبکه ControlNet را مدیریت میکند و ظرفیت I/O آن برای اتصال حداکثر هشت ماژول است.
این ماژول از مقیاسپذیری چگالی Flex Ex I/O از طریق معماری پلتفرم 1797 پشتیبانی میکند. ارتباط ControlNet با سرعت 5 Mbps انجام میشود و قابلیتهای انتقال داده زمانبندیشده و بدون زمانبندی را برای کاربردهای کنترل صنعتی توزیعشده فراهم میکند.
سؤالات متداول
س: آیا 1797-ACNR15 از رسانه ارتباطی افزونه پشتیبانی میکند؟
پ: بله. این آداپتور دارای دو درگاه کواکسیال BNC برای ControlNet است که از اتصال رسانهای افزونه ControlNet پشتیبانی میکنند.
س: چند ماژول Flex Ex I/O را میتوان به آداپتور متصل کرد؟
پ: این ماژول از اتصال حداکثر هشت ماژول Flex Ex I/O در سیستم Flex Ex I/O پشتیبانی میکند.
س: برای نصب به چه روشی نیاز است؟
پ: 1797-ACNR15 برای نصب روی ریل DIN طراحی شده است. نصب آن به اتصال زمین مناسب، پایانهبندی شیلد و جداسازی سیمکشی ارتباطی از هادیهای پرانرژی نیاز دارد.
راهنمای نصب در محل
1797-ACNR15 را روی مجموعه ریل DIN مناسب و دارای پشتیبانی مکانیکی کافی نصب کنید. پیش از اتصال سیمکشی میدانی، اطمینان حاصل کنید که نصب در منطقه خطرناک با الزامات مشخصشده ایمنی ذاتی مطابقت دارد.
از انواع مشخصشده کابل کواکسیال ControlNet استفاده کنید و برای کاهش تداخل الکترومغناطیسی، شیوههای صحیح پایانهبندی شیلد را رعایت کنید. کابلهای ارتباطی را جدا از هادیهای برق عبور دهید و از مسیرهای موازی با سیمکشی جریان بالا اجتناب کنید.
پیش از برقدار کردن ماژول، قطبیت سیمکشی ولتاژ تغذیه را بررسی کنید. پس از راهاندازی، نشانگرهای LED را بررسی کنید تا وضعیت ارتباط، وضعیت ماژول و شرایط برق تأیید شود.
