ماژول ورودی آنالوگ اکسفلکس Allen-Bradley 1797-IE8NF
$123.00
$320.00
توضیحات

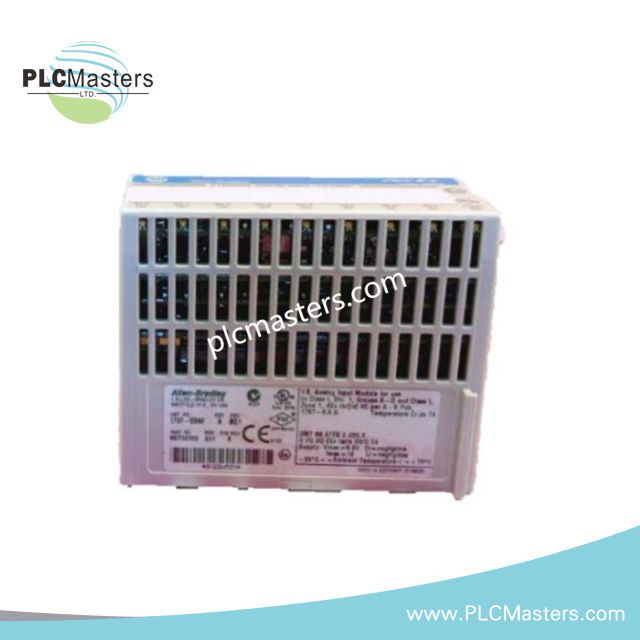

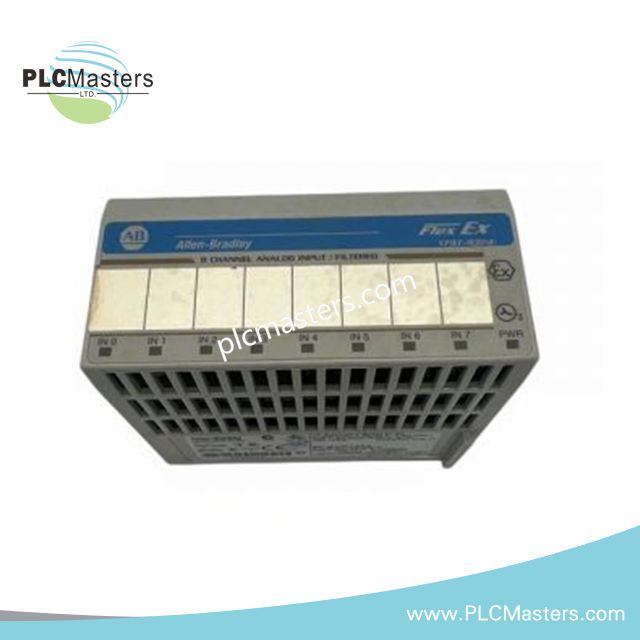

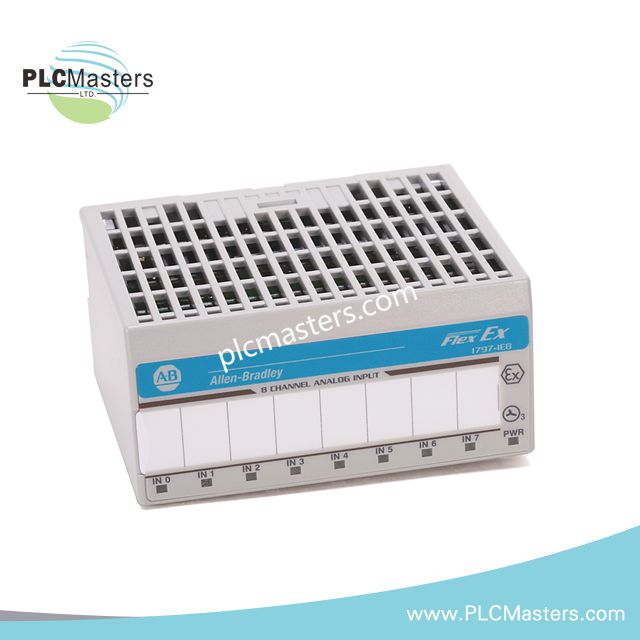

ماژول ورودی آنالوگ Flex Ex مدل Allen-Bradley 1797-IE8NF
Allen-Bradley 1797-IE8NF که با عنوان 1797-IE8NF Flex Ex Analog Input Module نیز در کاتالوگ ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنالهای جریان آنالوگ در محیطهای خطرناک، در سیستم Flex I/O 1797 عمل میکند. این ماژول دارای هشت ورودی آنالوگ تکسرِ غیرایزوله با فیلتر نویز یکپارچه برای سیگنالهای 0-20 mA و 4-20 mA است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1797-IE8NF |
| برند | Allen-Bradley |
| وزن | 0.6 پوند |
| مصرف توان | مصرف توان سمت فیلد 7.5 W |
| نوع محصول | ماژول ورودی آنالوگ FLEX Ex I/O با فیلتر نویز |
| خط تولید | Flex I/O 1797 |
| کانالهای ورودی | 8 ورودی آنالوگ غیرایزوله |
| نوع ورودی | ورودی جریان تکسر |
| محدوده ورودی | 0-20 mA و 4-20 mA |
| تفکیکپذیری | 16 بیت |
| دقت | 0.1٪ از محدوده سیگنال خروجی در دمای 20 درجه سانتیگراد |
| پاسخ پلهای | 4 ms |
| قالب داده | قابل پیکربندی |
| سازگاری با پایه ترمینال | 1797-TB3 و 1797-TB3S |
| موقعیت کلید انتخابی | 3 |
| اتلاف توان | 5.2 W |
| اتلاف حرارتی | 17.75 BTU/hour |
| نشانگرها | 8 نشانگر خطای قرمز و 1 نشانگر توان سبز |
| اندازه سیم هادی | رشتهای 4 mm2 (گیج 12)، با حداکثر ضخامت عایق 1.2 mm |
شبکههای قطعی Profinet / EtherNet-IP و مقیاسبندی چگالی I/O
ماژول 1797-IE8NF برای معماریهای توزیعشده I/O صنعتی مبتنی بر پلتفرم Flex I/O 1797 طراحی شده است. چگالی هشتکاناله ورودی آنالوگ این ماژول امکان یکپارچهسازی چندین حلقه سیگنال جریان را در یک مجموعه I/O واحد برای محیطهای خطرناک فراهم میکند. این ماژول از قالببندی قابل پیکربندی داده پشتیبانی کرده و تبادل قطعی داده را از طریق معماری کنترلی متصل حفظ میکند.
فیلتر نویز یکپارچه، سیگنالهای آنالوگ خارجی را پیش از تبدیل پردازش میکند و اثر تداخل الکتریکی بر کانالهای اندازهگیری را کاهش میدهد. این ماژول با برخورداری از حفاظت ورودی دارای تأییدیه Ex، سازگاری با محیطهای ایزولهشده را فراهم کرده و از الزامات مکانهای خطرناک Class I, II, III Division 1 and 2 پشتیبانی میکند.
سؤالات متداول (FAQ)
س: ماژول 1797-IE8NF چند کانال ورودی آنالوگ دارد؟
پ: این ماژول دارای هشت کانال ورودی آنالوگ تکسرِ غیرایزوله با فیلتر نویز یکپارچه است.
س: چه نوع سیگنالهای آنالوگی را میتوان به 1797-IE8NF متصل کرد؟
پ: این ماژول سیگنالهای ورودی جریان را در محدودههای 0-20 mA و 4-20 mA با تفکیکپذیری 16 بیت میپذیرد.
س: کدام پایههای ترمینال با این ماژول سازگار هستند؟
پ: ماژول 1797-IE8NF برای استفاده با پایههای ترمینال 1797-TB3 و 1797-TB3S طراحی شده است.
راهنمای نصب در محل
ماژول را با استفاده از مجموعه پایه ترمینال مشخصشده Flex I/O نصب کنید و پیش از اعمال توان، از قرارگیری صحیح کلید انتخابی اطمینان حاصل کنید. سیمکشی فیلد باید مطابق رویههای تابلوهای کنترل صنعتی انجام شود؛ ازجمله جداسازی هادیهای سیگنال آنالوگ از هادیهای سوئیچینگ ولتاژ بالا.
در صورت نیاز کاربرد، از سیمکشی ابزار دقیق شیلددار استفاده کنید و شیلدهای کابل را مطابق روش اتصال به زمین تعریفشده برای سیستم کنترل، خاتمه دهید. پیش از اتصال مدارهای فیلد دارای تأییدیه Ex، الزامات سیمکشی محیطهای خطرناک را تأیید کنید.
بررسی کنید فرستندههای آنالوگ متصل در محدوده مشخصشده ورودی جریان کار کنند و بارگذاری توان سمت فیلد در محدودههای الکتریکی ماژول باقی بماند. پس از نصب، نشانگرهای خطا را بررسی کنید تا عملکرد صحیح کانالها و وضعیت سیمکشی فیلد تأیید شود.
