ماژول ورودی/خروجی توسعهای E300، مدل Allen-Bradley 193-EIO-63-24D
$123.00
$320.00
توضیحات

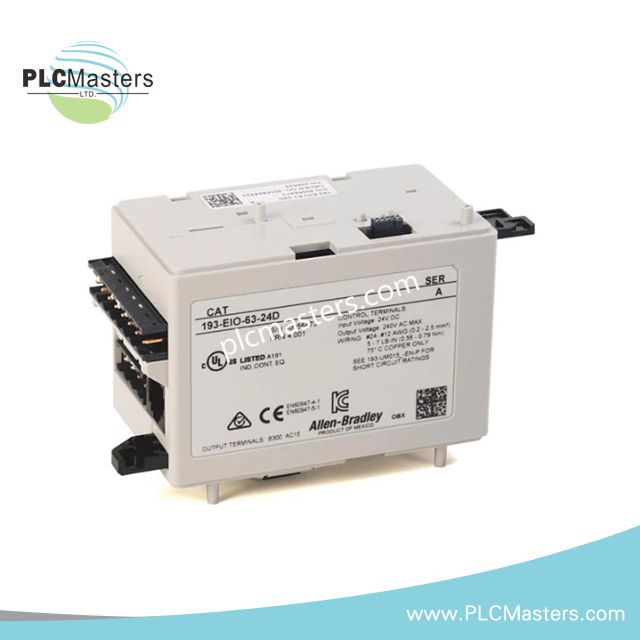

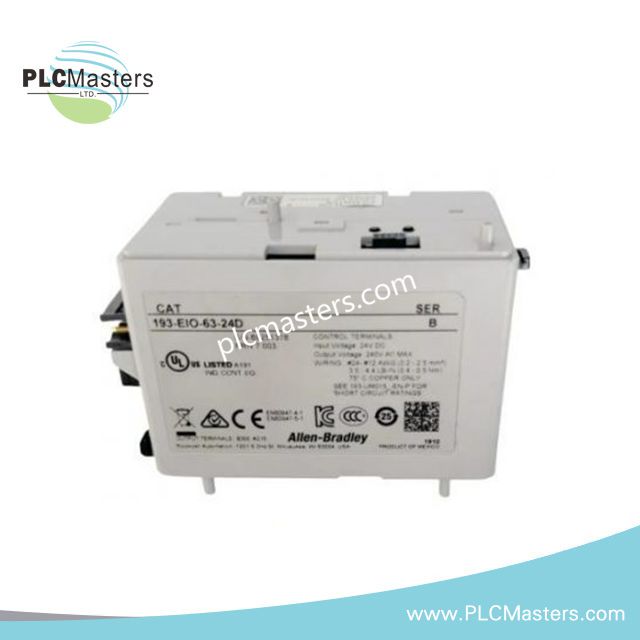

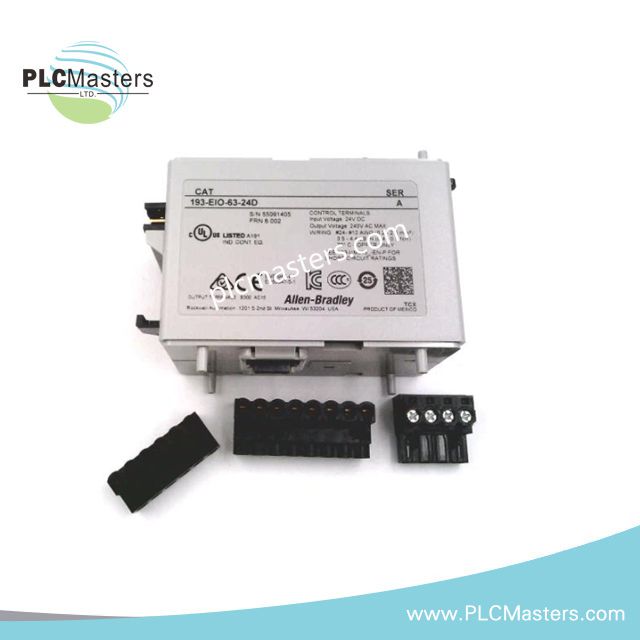

ماژول توسعه ورودی/خروجی Allen-Bradley 193-EIO-63-24D E300
ماژول Allen-Bradley 193-EIO-63-24D (193-EIO-63-24D، ماژول توسعه ورودی/خروجی دیجیتال) که برای توسعه ورودی/خروجی دیجیتال در سیستم رله اضافهبار الکترونیکی E300 پیکربندی شده است، امکان اجرای مستقیم فیزیکی و الکتریکی رابط دستگاههای کنترل خارجی را از طریق ورودیهای 24 V DC و خروجیهای رله فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 193-EIO-63-24D |
| برند | Allen-Bradley / Rockwell Automation |
| نوع محصول | ماژول توسعه ورودی/خروجی دیجیتال |
| سری محصول | لوازم جانبی رله اضافهبار الکترونیکی E300 |
| مبدأ | USA |
| وزن | 0.31 پوند |
| دمای کاری | -20 درجه سانتیگراد تا +60 درجه سانتیگراد |
| مصرف توان | تقریباً 2.0 W |
| منبع تغذیه ولتاژ کنترل | 24 V DC +/-10% |
| ورودیهای دیجیتال | 4 ورودی دیجیتال (6 نقطه ورودی مطابق پیکربندی کاتالوگ) |
| خروجیهای رله | 3 خروجی رله |
| ولتاژ ورودی | 24 V DC اسمی |
| ظرفیت کنتاکت خروجی | 5 A در 240 V AC برای کاربری عمومی؛ 5 A در 30 V DC برای بار مقاومتی |
| روش نصب | ریل DIN با عرض 35 mm یا نصب مستقیم روی پنل |
| درجه حفاظت محفظه | حفاظت IP20 ایمن در برابر تماس انگشت |
| سایز سیم ترمینال | 14-24 AWG (0.2-2.5 mm2) |
| گشتاور ترمینال | 0.5-0.6 N m |
ویژگیهای رابط توسعه ورودی/خروجی EtherNet/IP و E300
ماژول 193-EIO-63-24D بهعنوان یک ماژول رابط توسعه عمل میکند که از طریق اتصال کابل ریبونی توسعه، مستقیماً به ماژول کنترل رله اضافهبار الکترونیکی E300 متصل میشود. این ماژول ظرفیت مدیریت سیگنالهای گسسته موجود برای دستگاههای خارجی، ازجمله کلیدهای کنترل، مدارهای ریست، تجهیزات نشاندهنده تریپ و اجزای پایش وضعیت را افزایش میدهد.
کانالهای ورودی دیجیتال از مدارهای کنترل صنعتی 24 V DC با طرحهای سیمکشی قابل انتخاب سینککننده یا سورسکننده پشتیبانی میکنند. کنتاکتهای خروجی رله قابلیت سوئیچینگ الکتریکی برای بارهای کنترل خارجی و مدارهای نشاندهنده را فراهم میکنند.
پرسشهای متداول
س: آیا 193-EIO-63-24D میتواند بهعنوان یک ماژول مستقل ورودی/خروجی دیجیتال کار کند؟
پ: خیر. این ماژول بهعنوان یکی از اجزای توسعه رله اضافهبار الکترونیکی E300 طراحی شده است و برای اتصال به یک ماژول کنترل E300 از طریق رابط توسعه تعیینشده نیاز دارد.
س: چه نوع سیمکشی میدانی برای ترمینالهای ورودی/خروجی پشتیبانی میشود؟
پ: این ماژول از هادیهای تکرشته یا افشان در محدوده مشخصشده 14-24 AWG (0.2-2.5 mm2) پشتیبانی میکند. سیمکشی میدانی باید مطابق رویههای سیمکشی تابلوهای کنترل صنعتی انجام شود.
س: آیا هنگام کار سیستم E300، تعویض در حالت روشن پشتیبانی میشود؟
پ: نصب یا جداسازی در حالت روشن برای این ماژول مشخص نشده است. نصب یا تعویض باید پس از قطع برق مدار کنترل انجام شود.
راهنمای نصب میدانی
- ماژول را روی ریل DIN سازگار 35 mm نصب کنید یا با استفاده از آرایش نصب تعیینشده، آن را مستقیماً روی سطح تابلو کنترل محکم کنید.
- پیش از اعمال ولتاژ کنترل، کابل ریبونی توسعه را بین 193-EIO-63-24D و ماژول کنترل E300 نصب کنید.
- برای کاهش تداخل الکتریکی، سیمکشی کنترل ولتاژ پایین را از هادیهای توان موتور با جریان بالا جدا کنید.
- در شرایط وجود تداخل الکترومغناطیسی، برای سیمکشی تابلو کنترل از روشهای مناسب اتصال زمین و شیلدینگ استفاده کنید.
- پیش از برقدار کردن ماژول، قطبیت منبع تغذیه کمکی 24 V DC را بررسی کنید.
- برای اطمینان از اتصال الکتریکی پایدار، هنگام نصب میدانی گشتاور صحیح سفتکردن ترمینالها را رعایت کنید.
- پس از نصب، نشانگرهای وضعیت LED را بررسی کنید تا عملکرد وضعیت ورودی و خروجی تأیید شود.
