ماژول افزونه خروجی دیجیتال Allen-Bradley 2080-OV4
$123.00
$320.00
توضیحات

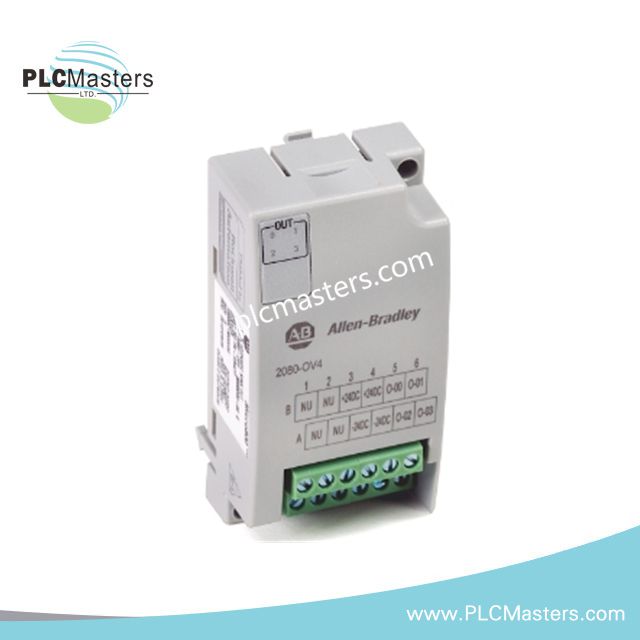

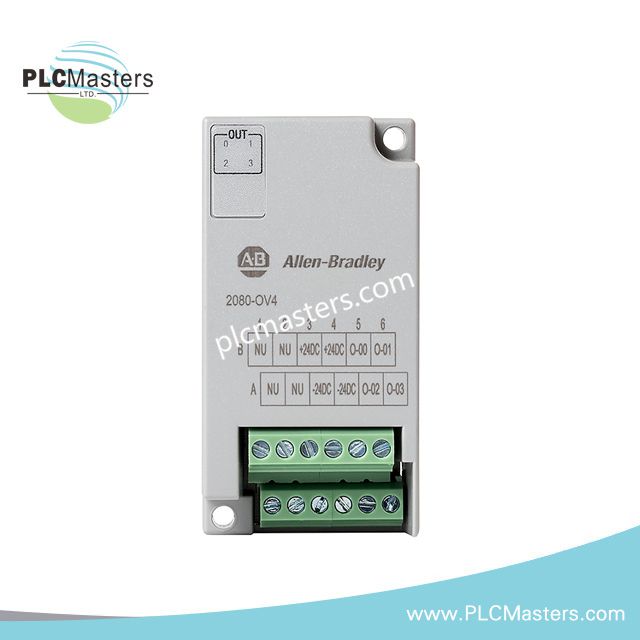

ماژول پلاگین خروجی دیجیتال Allen-Bradley 2080-OV4
ماژول Allen-Bradley 2080-OV4 (ماژول پلاگین خروجی دیجیتال 2080-OV4) که برای گسترش خروجی ترانزیستوری در پلتفرمهای کنترلر Micro800 پیکربندی شده است، از طریق چهار خروجی سورسینگِ غیرایزوله که به یک شیار پلاگین کنترلر متصل میشوند، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2080-OV4 |
| برند | Allen-Bradley / Rockwell Automation |
| دمای کاری | -20 درجه سانتیگراد تا +65 درجه سانتیگراد |
| نوع محصول | ماژول پلاگین خروجی دیجیتال |
| سازگاری با کنترلر | Micro820، Micro830، Micro850، Micro870 |
| تعداد خروجیها | 4 خروجی ترانزیستوری |
| نوع خروجی | خروجی سورسینگ ترانزیستوری (PNP) |
| محدوده ولتاژ کاری | 10.8 VDC تا 30 VDC |
| ولتاژ نامی | 24 VDC |
| حداکثر جریان حالت روشن | 0.5 A برای هر کانال |
| حداکثر جریان نشتی حالت خاموش | 1.0 mA |
| حداکثر افت ولتاژ حالت روشن | 1.0 VDC |
| جریان هجومی خروجی | 2.0 A به مدت 10 ms، حداکثر یکبار در هر 1 sec |
| ولتاژ ایزولاسیون | 50 V پیوسته، نوع عایق پایه |
| گشتاور ترمینال | 0.22 تا 0.25 Nm |
| سایز سیم | سیم مسی تکرشته یا افشان با سطح مقطع 0.14 تا 1.5 mm2 |
| درجه حفاظت محفظه | IP20 |
معماری EtherNet/IP و گسترش I/O
ماژول 2080-OV4 از معماری ماژول پلاگین Micro800 پیروی میکند و امکان افزودن کانالهای خروجی دیجیتال را بدون افزایش فضای اشغالشده توسط محفظه کنترلر فراهم میسازد. این ماژول از طریق رابط داخلی پلاگین کنترلر ارتباط برقرار میکند و تراکم محلی I/O را برای مجموعههای اتوماسیون فشرده حفظ میکند. ترمینال قابلجداشدن امکان دسترسی به سیمکشی میدانی و انجام فرایندهای تعویض را بدون تغییر در آرایش نصب کنترلر فراهم میکند.
سؤالات متداول
س: کدام کنترلرهای Micro800 از ماژول 2080-OV4 پشتیبانی میکنند؟
پ: این ماژول با کنترلرهای Micro820، Micro830، Micro850 و Micro870 که دارای شیار پلاگین آزاد هستند، سازگار است.
س: چه نوع بارهای الکتریکی را میتوان به کانالهای خروجی متصل کرد؟
پ: این ماژول خروجیهای سورسینگ ترانزیستوری را برای بارهای DC، از جمله رلهها، سلونوئیدها و تجهیزات نشانگر، در محدودههای مشخصشده ولتاژ و جریان ارائه میدهد.
س: آیا 2080-OV4 کانالهای خروجی ایزوله دارد؟
پ: خیر. این ماژول چهار خروجی ترانزیستوری غیرایزوله با ولتاژ ایزولاسیون پیوسته 50 V و نوع عایق پایه ارائه میدهد.
راهنمای نصب در محل
ماژول را مطابق دفترچه سختافزار کنترلر، مستقیماً در یک شیار پلاگین آزاد کنترلر Micro800 نصب کنید. پیش از نصب یا خارجکردن ماژول، قطع بودن برق کنترلر را تأیید کنید.
از هادیهای مسی در محدوده سایز سیم پشتیبانیشده استفاده کنید و قطبیت صحیح را در اتصالات خروجی سورسینگ PNP رعایت کنید. در صورت امکان، سیمکشی خروجی را برای کاهش تداخل الکتریکی، جدا از هادیهای سوئیچینگ ولتاژ بالا هدایت کنید.
شیلد کابلها را مطابق طرح اتصال زمین سیستم متصل کنید و اصول صحیح اتصال زمین محفظه را رعایت کنید. پیش از وصلکردن برق، از جاافتادن ترمینال، مهار مناسب هادیها و مطابقت الزامات بار خروجی اطمینان حاصل کنید.
