ماژول محور یکپارچه Kinetix 6000، Allen-Bradley 2094-BC01-MP5-S
$123.00
$320.00
توضیحات

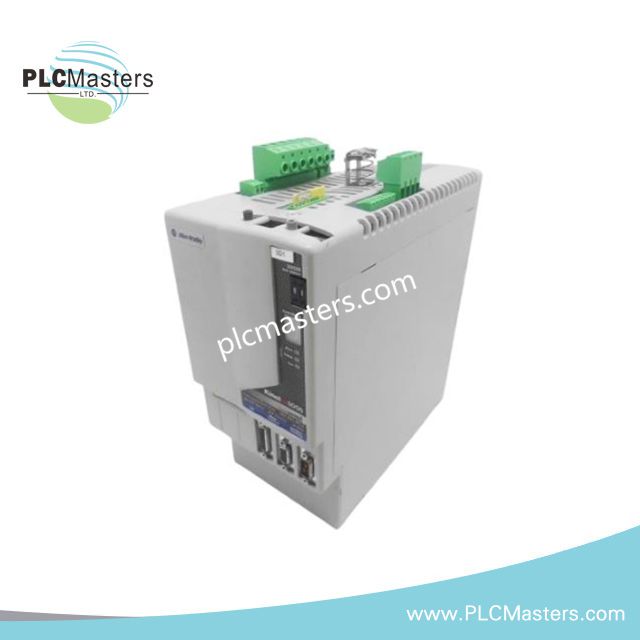

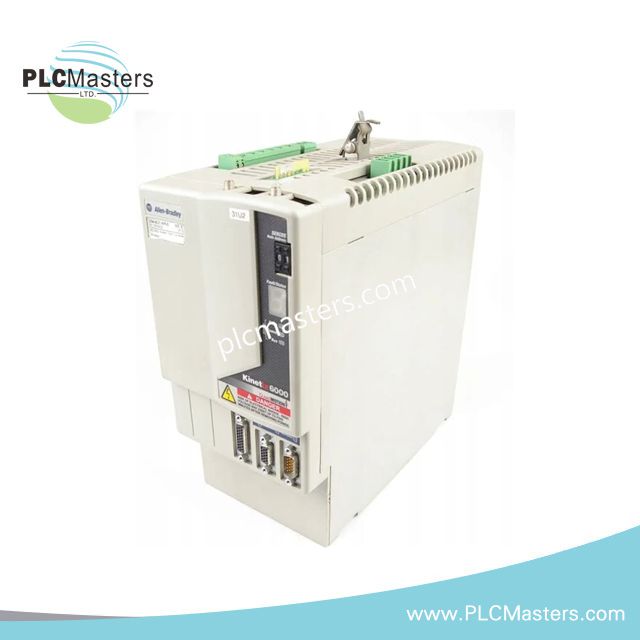

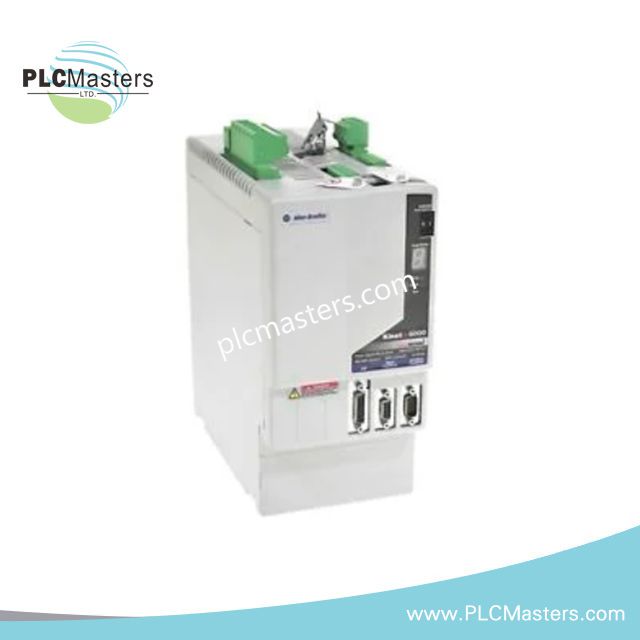

ماژول محور یکپارچه Allen-Bradley 2094-BC01-MP5-S Kinetix 6000
ماژول Allen-Bradley 2094-BC01-MP5-S (2094-BC01-MP5-S، ماژول محور یکپارچه) که برای تبدیل توان AC/DC و مدیریت توان محور سروو در سیستم کنترل حرکت Kinetix 6000 پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را برای کاربردهای درایو کلاس 400 ولت فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2094-BC01-MP5-S |
| برند | Allen-Bradley |
| نوع محصول | ماژول محور یکپارچه (IAM) |
| خط تولید | Kinetix 6000 |
| نوع ماژول | IAM کلاس 400 ولت |
| مبدأ | ایالات متحده |
| وزن | 12.00 پوند |
| ابعاد | حداقل عمق محفظه: 198 میلیمتر (7.8 اینچ) |
| مصرف توان | خروجی توان پیوسته 6 کیلووات به باس |
| ولتاژ ورودی AC | 324-528 ولت RMS، سهفاز |
| ولتاژ نامی ورودی AC | 360 / 480 ولت AC |
| فرکانس ورودی AC | 47-63 هرتز |
| جریان ورودی AC | 10.0 آمپر RMS نامی |
| حداکثر جریان هجومی | 11.0 آمپر، 0-پیک |
| ولتاژ ورودی DC (پیرو باس مشترک) | 458-747 ولت DC |
| جریان ورودی DC (پیرو باس مشترک) | 9.0 آمپر |
| جریان خروجی پیوسته به باس | 9.0 آمپر |
| توان خروجی پیک | 12 کیلووات |
| توان پیوسته شنت داخلی | 50 وات |
| توان پیک شنت داخلی | 5.6 کیلووات |
| مقاومت شنت داخلی | 115 اهم |
| بازده | 97٪ |
| عملکرد ایمنی | قطع ایمن گشتاور یکپارچه (STO) |
| محل نصب | ریل توان |
| فاصله نصب | 50.8 میلیمتر (2.0 اینچ) |
| رابط ارتباطی | SERCOS |
ویژگیهای یکپارچهسازی EtherNet/IP و درایو کنترل حرکت
2094-BC01-MP5-S برای یکپارچهسازی در معماری ریل توان Kinetix 6000 طراحی شده است. ماژول IAM وظایف اصلی تبدیل ورودی AC و توزیع باس DC موردنیاز ماژولهای محور متصل را انجام میدهد. این ماژول از عملکرد پیرو باس مشترک در محدوده ورودی 458-747 ولت DC پشتیبانی میکند و برای پیکربندیهای هماهنگ حرکت چندمحوره، رابط باس DC را فراهم میسازد.
پلتفرم Kinetix 6000 از ساختار ریل توان ماژولار استفاده میکند و به ماژولهای محور اجازه میدهد توزیع توان باس DC را بهصورت مشترک انجام دهند. این ماژول از ارتباط حرکتی مبتنی بر SERCOS پشتیبانی میکند و قابلیت قطع ایمن گشتاور (STO) یکپارچه را برای حذف انرژی تولیدکننده گشتاور از درایوهای موتور متصل فراهم میسازد.
سازگاری فریمور و بَکپلین
این ماژول بهعنوان بخشی از سیستم درایو ماژولار Kinetix 6000 کار میکند؛ در این سیستم، سازگاری فریمور و پیکربندی سختافزار از طریق کنترلر و معماری شبکه حرکت مدیریت میشود. ماژول IAM برای حفظ عملکرد باس DC و همگامسازی حرکت، به نصب صحیح ریل توان و پیکربندی سازگار ماژولهای محور نیاز دارد.
پرسشهای متداول
س: چه پیکربندی توان ورودی برای 2094-BC01-MP5-S لازم است؟
پ: این ماژول به منبع ورودی AC سهفاز با رده 324-528 ولت RMS نیاز دارد؛ عملکرد نامی آن در 360 / 480 ولت AC و محدوده فرکانس ورودی 47-63 هرتز است.
س: آیا این ماژول میتواند در یک سیستم باس DC مشترک کار کند؟
پ: بله. 2094-BC01-MP5-S از عملکرد پیرو باس مشترک با استفاده از محدوده ورودی 458-747 ولت DC پشتیبانی میکند.
س: آیا این ماژول دارای عملکرد قطع ایمنی است؟
پ: بله. این ماژول دارای عملکرد قطع ایمن گشتاور (STO) یکپارچه برای غیرفعالکردن تولید گشتاور در سطح درایو است.
راهنمای نصب در محل
- ماژول IAM را در محل نصب تعیینشده روی ریل توان Kinetix 6000 نصب کنید.
- برای پشتیبانی از شرایط نصب مکانیکی و جریان هوا، عمق مشخصشده محفظه و الزامات فاصله نصب را رعایت کنید.
- سیمکشی ورودی AC را مطابق با مقادیر نامی مشخصشده برای ولتاژ و فرکانس سهفاز متصل کنید.
- در پیکربندیهای باس DC مشترک، پیش از اتصال، سازگاری ولتاژ باس DC را بررسی کنید.
- برای کاهش کوپلشدن نویز الکتریکی، سیمکشی توان را از سیمکشی سیگنالهای سطح پایین جدا کنید.
- برای کابلهای ارتباطی SERCOS و سیمکشی فیدبک موتور، اصول مناسب اتصال زمین و شیلدگذاری را اجرا کنید.
- پیش از فعالکردن توان موتور، پیوستگی سیمکشی STO و عملکرد مدار ایمنی را بررسی کنید.
