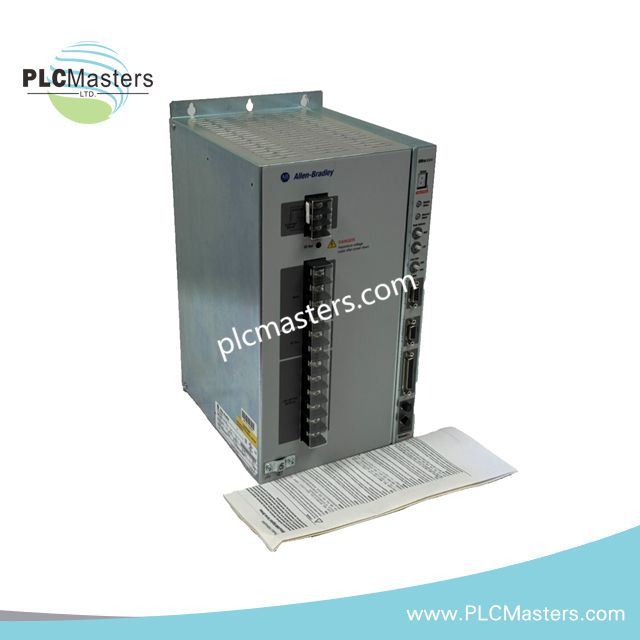

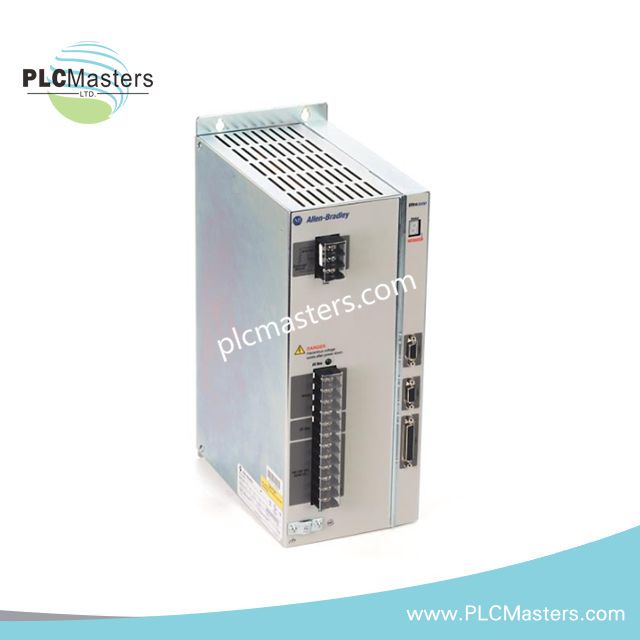

درایو سروو دیجیتال چندمحوره Ultra 3000 مدل Allen-Bradley 2098-DSD-HV150-SE
$123.00
$320.00
توضیحات
درایو سروو دیجیتال چندمحوره Allen-Bradley 2098-DSD-HV150-SE Ultra 3000
درایو Allen-Bradley 2098-DSD-HV150-SE (درایو سروو دیجیتال 2098-DSD-HV150-SE) که برای اجرای حرکت سروو چندمحوره در پلتفرم Ultra3000 Drives with Indexing پیکربندی شده است، از طریق ارتباط حرکتی SERCOS و مدارهای کنترل موتور AC ولتاژبالا، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2098-DSD-HV150-SE |
| برند | Allen-Bradley |
| خط تولید | Ultra3000-5000 |
| سری | Ultra 3000 Drives with Indexing |
| مبدأ | ایالات متحده |
| وزن | 31 پوند |
| ولتاژ ورودی | 230-480 VAC rms، سهفاز |
| فرکانس ورودی | 47-63 هرتز |
| جریان نامی ورودی | 20 A rms |
| جریان خروجی پیوسته | 34 A (0-پیک) |
| جریان خروجی متناوب | 68 A (0-پیک) |
| رابط ارتباطی | رابط SERCOS، پورت سریال |
| نرخ داده SERCOS | 4 و 8 مگابیت |
| نرخ داده سریال | 1200، 2400، 4800، 9600، 19200، 38400 بود |
| مقاومت شنت داخلی | 25 اهم |
| ظرفیت خازنی باس | 940 uF |
| ولتاژ روشنشدن شنت | 800 VDC |
| ولتاژ خاموششدن شنت | 750 VDC |
| سطح اضافهولتاژ باس | 810 VDC |
| نشانگر وضعیت | LED وضعیت هفتبخشی |
| منبع تغذیه کمکی | پشتیبانی میشود |
| کارکرد کاربردی | کنترل حرکت شاخصگذاری |
شبکه حرکت قطعی و ارتباط با درایو
2098-DSD-HV150-SE در معماری درایو سروو Ultra3000 و با استفاده از ارتباط SERCOS برای تبادل همگام فرمانهای حرکتی کار میکند. درایو دادههای هماهنگ محور را از طریق رابط ارتباطی دریافت کرده و عملکردهای تنظیم جریان، کنترل سرعت و شاخصگذاری موقعیت را از طریق حلقههای کنترل سرووی داخلی اجرا میکند.
رابط SERCOS از نرخهای ارتباطی 4 مگابیت و 8 مگابیت برای انتقال قطعی دادههای حرکتی پشتیبانی میکند. پارامترهای ارتباط سریال را میتوان در نرخهای استاندارد 1200 تا 38400 بود، برای عملکردهای پیکربندی و عیبیابی، انتخاب کرد.
سؤالات متداول
س: آیا 2098-DSD-HV150-SE از تعویض گرم هنگام کارکرد دستگاه پشتیبانی میکند؟
پ: هیچ عملکرد تعویض گرم مشخص نشده است. پیش از بهرهبرداری، درایو باید مطابق الزامات نصب مربوط به Ultra3000 نصب، سیمکشی و برقدار شود.
س: چه عملکردهای حفاظتی باس DC در این درایو سروو یکپارچه شدهاند؟
پ: این دستگاه دارای مدار شنت داخلی با مقاومت 25 اهم است. سطح فعالسازی مشخصشده شنت 800 VDC است؛ غیرفعالشدن شنت در 750 VDC و اضافهولتاژ باس در 810 VDC رخ میدهد.
س: چه رابطهای ارتباطی برای کنترل و پیکربندی در دسترس هستند؟
پ: این درایو یک پورت ارتباط سریال و یک رابط SERCOS با پشتیبانی از نرخهای داده 4 مگابیت و 8 مگابیت ارائه میدهد.
راهنمای نصب در محل
- درایو سروو را داخل محفظهای مناسب برای محیط الکتریکی مشخصشده نصب کنید و جریان هوای کافی در اطراف قطعات تولیدکننده گرما فراهم کنید.
- پیش از برقدار کردن دستگاه، مطمئن شوید منبع ورودی AC سهفاز با محدوده موردنیاز 230-480 VAC rms مطابقت دارد.
- برای کاهش تداخل الکتریکی، کابلهای توان موتور را جدا از سیمکشی ارتباطی و فیدبکِ سطح پایین عبور دهید.
- شیلد کابلها را مطابق اصول اتصال زمین صنعتی وصل کنید و پوشش پیوسته شیلد را بین درایو، موتور و قطعات فیدبک حفظ کنید.
- مطمئن شوید اتصالات فیبر یا شبکه ارتباطی SERCOS بهدرستی پایانهبندی شده و در برابر تنش مکانیکی محافظت میشوند.
- پیش از راهاندازی محور سروو، ایمنبودن اتصالات اتصال زمین را بررسی کنید.
- شرایط باس DC و مدار شنت را هنگام عیبیابی راهاندازی، با استفاده از نشانگر وضعیت درایو بررسی کنید.
