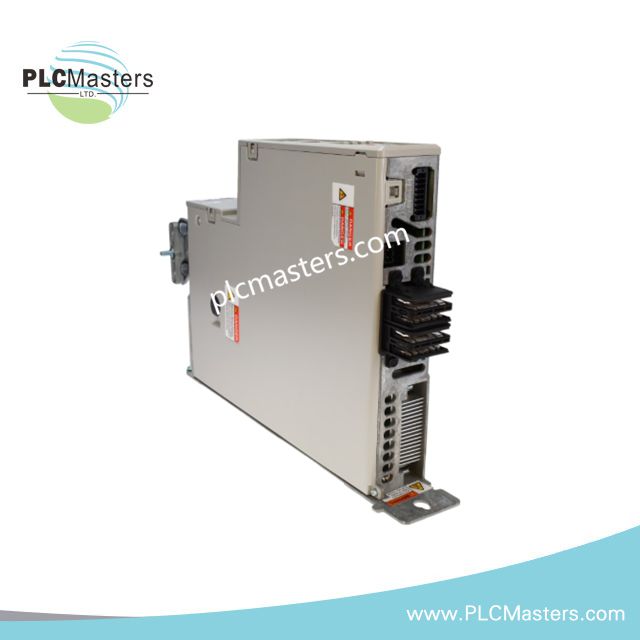

ماژول اینورتر دومحوره Kinetix 5700، مدل Allen-Bradley 2198-D032-ERS3
$123.00
$320.00
توضیحات
ماژول اینورتر دومحوره Allen-Bradley 2198-D032-ERS3 Kinetix 5700
Allen-Bradley 2198-D032-ERS3 که با عنوان ماژول اینورتر دومحوره 2198-D032-ERS3 نیز فهرست شده است، بهعنوان یک قطعه توان سرووی اختصاصی برای کنترل و راهاندازی موتور دومحوره در سیستم سرووی Kinetix Ethernet/IP 5700 عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2198-D032-ERS3 |
| برند | Allen-Bradley |
| مبدأ | USA |
| خط تولید | Kinetix 5700 |
| نوع ماژول | اینورتر دومحوره |
| وزن | 8 پوند |
| ابعاد | عرض ماژول 55 میلیمتر |
| ولتاژ ورودی | محدوده ورودی DC برابر با 276...747 VDC |
| جریان خروجی پیوسته (RMS) | 13 A |
| جریان خروجی پیوسته (0-pk) | 18.3 A |
| جریان خروجی پیک | 45.9 A |
| توان خروجی پیوسته در ورودی 240 V | 4.5 kW برای هر محور |
| توان خروجی پیوسته در ورودی 480 V | 8.9 kW برای هر محور |
| فرکانس PWM | 4 kHz |
| پهنای باند حلقه سرعت | 400 Hz |
| پهنای باند حلقه جریان | 1000 Hz |
| ظرفیت داخلی | 390 uF |
| عملکرد ایمنی یکپارچه | بله |
| عملکردهای ایمنی | توقف ایمن زمانبندیشده 1 (SS1)، قطع گشتاور ایمن (STO) |
| کانکتور جامپر | نصب نشده (پیشفرض) |
| مقدار گشتاور | 0.5-0.6 Nm (4.4-5.3 lbin) |
یکپارچهسازی شبکه قطعی Profinet / EtherNet/IP
2198-D032-ERS3 برای یکپارچهسازی در پلتفرم سرووی Kinetix 5700 با استفاده از معماری ارتباطی EtherNet/IP طراحی شده است. این ماژول اینورتر دومحوره از طریق ارتباطات شبکه قطعی، کنترل هماهنگ جریان موتور را فراهم میکند و امکان عملکرد همگام محورهای سروو را به وجود میآورد. این ماژول از الزامات سازگاری میانافزار تعریفشده در معماری سیستم Kinetix 5700 پشتیبانی میکند و برای عملکرد صحیح، به نسخههای سازگار میانافزار کنترلر، شبکه و درایو نیاز دارد.
ماژول اینورتر دو کانال خروجی سروو با عملکردهای تنظیم مستقل جریان فراهم میکند. مدارهای ایمنی یکپارچه از اجرای عملکردهای قطع گشتاور ایمن (STO) و توقف ایمن زمانبندیشده 1 (SS1) از طریق رابط سیستم ایمنی پشتیبانی میکنند و هنگام فعال شدن شرایط ایمنی، از تولید گشتاور جلوگیری میکنند.
سؤالات متداول
س: آیا 2198-D032-ERS3 از تعویض داغ در حین کار سیستم پشتیبانی میکند؟
پ: این ماژول برای تعویض داغ مشخص نشده است. نصب و جداسازی باید پس از قطع برق سیستم و مطابق با دستورالعملهای نصب Kinetix 5700 انجام شود.
س: چه عملکردهای ایمنی در این ماژول اینورتر یکپارچه شدهاند؟
پ: این ماژول شامل عملکردهای ایمنی قطع گشتاور ایمن (STO) و توقف ایمن زمانبندیشده 1 (SS1) است.
س: برای سازگاری میانافزار چه مواردی باید در نظر گرفته شود؟
پ: میانافزار ماژول اینورتر باید پیش از راهاندازی با کنترلر Kinetix 5700، شبکه ارتباطی و پیکربندی سیستم سازگار باشد.
راهنمای نصب در محل
- ماژول را مطابق چیدمان مکانیکی تعیینشده توسط سازنده روی ریل توان Kinetix 5700 نصب کنید.
- پیش از برقدار کردن سیستم، اتصالات باس DC، سیمکشی کنترل و اتصالات زمین را بررسی کنید.
- برای کاهش تداخل الکتریکی، بین کابلهای توان موتور و سیمکشی بازخورد یا ارتباطات سطح پایین فاصله مناسب حفظ کنید.
- برای کابلهای موتور و بازخورد، از روشهای مناسب اتصال شیلد استفاده کنید.
- پیش از فعالسازی عملکرد سروو، سیمکشی مدار ایمنی مربوط به عملکردهای STO و SS1 را تأیید کنید.
- برای حفظ فشار صحیح تماس الکتریکی، تنظیمات گشتاور ماژول را هنگام نصب مکانیکی بررسی کنید.
