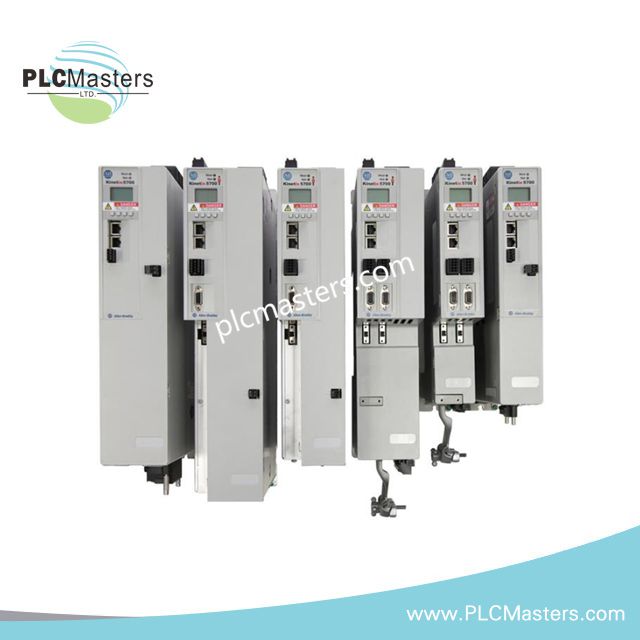

منبع تغذیه باس DC کینتیکس ۵۷۰۰ آلن-بردلی ۲۱۹۸-P141
$123.00
$320.00
توضیحات
منبع تغذیه باس DC مدل Allen-Bradley 2198-P141 Kinetix 5700
منبع تغذیه Allen-Bradley 2198-P141 (2198-P141 منبع تغذیه باس DC) که برای توزیع توان باس DC در سیستمهای حرکتی Kinetix 5700 پیکربندی شده است، تبدیل و توزیع مستقیم انرژی الکتریکی را برای ماژولهای سروودرایو متصل فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2198-P141 |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده |
| وزن | 17 پوند |
| مصرف توان | توان خروجی پیوسته 31 کیلووات |
| خط تولید | Kinetix 5700 |
| دستهبندی | درایوها |
| ولتاژ ورودی | 324-524 ولت AC rms، سهفاز |
| توان خروجی پیوسته | 31 کیلووات |
| ظرفیت خازنی داخلی | 1640 میکروفاراد |
| مقدار گشتاور | 22-40 پونداینچ (2.5-4.5 نیوتنمتر) |
| جریان هجومی | 4.0 آمپر در 26 ولت |
| مقدار جریان باس DC | 46.9 آمپر |
شبکههای قطعی Profinet / EtherNet-IP و یکپارچهسازی توان حرکتی
Allen-Bradley 2198-P141 بهعنوان ماژول توان باس DC در پلتفرم Kinetix 5700 عمل میکند و از معماریهای حرکتی هماهنگ از طریق اتصالات باس DC مشترک پشتیبانی میکند. این ماژول تبدیل ورودی سهفاز 324-524 ولت AC rms را با قابلیت توان خروجی پیوسته 31 کیلووات فراهم میکند.
طراحی ماژول توان با تأمین انرژی باس DC مشترک برای ماژولهای درایو متصل، از مقیاسپذیری چگالی I/O در پیکربندیهای حرکتی چندمحوره پشتیبانی میکند. ظرفیت خازنی داخلی 1640 میکروفاراد، ویژگیهای بافر انرژی موردنیاز برای عملکرد سیستم سروو را فراهم میکند. نصب این ماژول مستلزم رعایت اصول صحیح اتصال باس DC و سازگاری با خانواده درایوهای Kinetix 5700 است.
سؤالات متداول
س: عملکرد اصلی ماژول 2198-P141 چیست؟
پ: 2198-P141 یک ماژول منبع تغذیه باس DC برای Kinetix 5700 است که توان ورودی AC سهفاز را به توان باس DC برای ماژولهای کنترل حرکتی متصل تبدیل میکند.
س: آیا مشخصات ارائهشده عملکرد تعویض گرم را برای 2198-P141 تعریف میکند؟
پ: در دادههای فنی ارائهشده، قابلیت تعویض گرم مشخص نشده است. پیش از خارجکردن یا تعویض ماژول، جداسازی منبع تغذیه و رعایت روشهای استاندارد ایمنی الکتریکی الزامی است.
س: چه شرایطی برای توان ورودی این ماژول مشخص شده است؟
پ: این ماژول توان ورودی سهفاز 324-524 ولت AC rms را میپذیرد و قابلیت توان خروجی پیوسته 31 کیلووات را فراهم میکند.
راهنمای نصب در محل
- ماژول را روی سیستم نصب تعیینشده Kinetix 5700، با همراستایی مکانیکی صحیح و اتصالات محکم نصب کنید.
- پیش از برقدارکردن ماژول توان، سیمکشی ورودی AC، توالی فاز و اتصال زمین حفاظتی را بررسی کنید.
- برای کاهش تداخل الکتریکی، فاصله مناسبی بین هادیهای توان و سیمکشی بازخورد یا ارتباطات سطح پایین حفظ کنید.
- سیمکشی باس DC را مطابق الزامات پیکربندی سیستم Kinetix 5700 متصل کنید.
- پیش از بهرهبرداری پیوسته، تهویه محفظه، شرایط محیطی و تمهیدات مدیریت حرارتی را بررسی کنید.
- برای سیمکشی مجاور سیگنالهای کنترل حرکتی، از روشهای مناسب اتصال شیلد و زمینکردن استفاده کنید.
