درایو AC با فرکانس قابل تنظیم PowerFlex 400 مدل Allen-Bradley 22C-D030N103
$123.00
$320.00
توضیحات

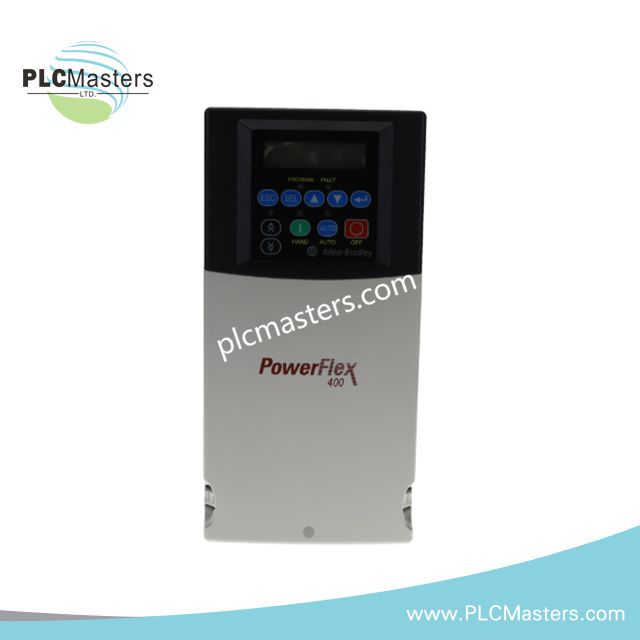

درایو AC فرکانس متغیر Allen-Bradley 22C-D030N103 PowerFlex 400
مدل Allen-Bradley 22C-D030N103 (درایو AC 22C-D030N103 PowerFlex 400) که برای کنترل سرعت متغیر موتور در پلتفرمهای درایو PowerFlex 400 پیکربندی شده است، از طریق تولید خروجی PWM و ارتباط RS485، کنترل فیزیکی/الکتریکی مستقیم را برای کاربردهای فن و پمپ فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 22C-D030N103 |
| برند | Allen-Bradley |
| سری محصول | PowerFlex 400 |
| نوع محصول | درایو AC فرکانس متغیر |
| مبدأ | ایالات متحده |
| وزن | 14.00 پوند |
| دمای نگهداری | 40- تا 85 درجه سانتیگراد |
| مصرف توان | توان خروجی نامی 15.0 کیلووات (20.0 اسببخار) |
| ولتاژ ورودی | 380-480 ولت AC، سهفاز |
| جریان ورودی | 31.0 آمپر |
| ولتاژ خروجی | 0-460 ولت AC، سهفاز |
| جریان خروجی | 30.0 آمپر در 45 درجه سانتیگراد؛ 27.0 آمپر در 50 درجه سانتیگراد |
| محدوده فرکانس | 50 تا 60 هرتز |
| روش کنترل | PWM سینوسی؛ ولت/هرتز |
| رابط ارتباطی | RS485 داخلی |
| ارتباطات اختیاری | BACnet، LonWorks، PROFIBUS، Ethernet، DeviceNet، ControlNet |
| پیکربندی ورودی/خروجی | هفت ورودی گسسته، یک خروجی گسسته کنتاکت باز، دو کنتاکت Form C، ورودی/خروجی آنالوگ 0-10 ولت DC و 0-20 میلیآمپر |
| درجه حفاظت محفظه | IP20 / نوع باز NEMA UL |
| نحوه نصب | درایو AC قابل نصب روی پنل |
| اندازه فریم | فریم C |
| صفحهکلید | صفحهکلید ثابت |
ویژگیهای شبکه Profinet / EtherNet-IP و کنترل درایو
پلتفرم PowerFlex 400 از معماری کنترل صنعتی درایو با پیکربندی مبتنی بر پارامتر و پشتیبانی از رابط ارتباطی استفاده میکند. مدل 22C-D030N103 ارتباط سریال RS485 را برای تبادل وضعیت درایو، انتقال فرمان و دسترسی به پارامترها در سیستمهای کنترل متصل یکپارچه کرده است.
این درایو از گسترش ارتباطات صنعتی قطعی از طریق رابطهای شبکه اختیاری، از جمله ماژولهای DeviceNet، ControlNet، Ethernet، PROFIBUS، BACnet و LonWorks پشتیبانی میکند. سازگاری میانافزار و انتخاب گزینه ارتباطی باید با سختافزار PowerFlex 400 نصبشده و نسخه بازبینی آن مطابقت داشته باشد.
این واحد کنترل کلیدزنی PWM سینوسی و تنظیم ولت/هرتز را برای تنظیم سرعت موتور فراهم میکند. پارامترهای کاربردی از طریق رابط درایو پیکربندی میشوند تا فرکانس خروجی، رابطه ولتاژ و نحوه عملکرد موتور کنترل شود.
سؤالات متداول
س: مدل 22C-D030N103 از چه روش کنترلی برای موتور پشتیبانی میکند؟
ج: این درایو از روشهای کنترل مدولاسیون پهنای پالس (PWM) سینوسی و ولت/هرتز برای تنظیم سرعت موتور AC پشتیبانی میکند.
س: آیا این درایو دارای رابط ارتباطی یکپارچه است؟
ج: این واحد دارای رابط ارتباطی RS485 داخلی است. پروتکلهای ارتباطی دیگر به ماژولهای ارتباطی اختیاری سازگار نیاز دارند.
س: برای نصب روی پنل چه پیکربندی محفظهای ارائه میشود؟
ج: این درایو بهصورت واحد قابل نصب روی پنل با درجه حفاظت IP20 / نوع باز NEMA UL عرضه میشود و باید مطابق الزامات محل نصب، درون محفظه الکتریکی مناسب نصب شود.
راهنمای نصب در محل
درایو را روی سطحی صلب از پنل و با فضای کافی برای اتصالات الکتریکی و دفع حرارت نصب کنید. برای جداسازی سیمکشی توان و سیگنال، رویههای سیمکشی پنلهای کنترل صنعتی را رعایت کنید.
در صورت نیاز، برای سیگنالهای آنالوگ و سیمکشی ارتباطی از کابلهای شیلددار استفاده کنید. شیلد کابلها را مطابق روش اتصال زمین تعریفشده برای سیستم کنترل متصل کنید تا کوپلشدن نویز الکتریکی کاهش یابد.
بین هادیهای توان موتور و کابلهای کنترل سطح پایین یا ارتباطی RS485 فاصله مناسب حفظ کنید. پیش از برقدار کردن درایو، ولتاژ ورودی، پیکربندی فاز و مشخصات نامی موتور را بررسی کنید.
پیش از یکپارچهسازی درایو با سیستم کنترل، تنظیمات پارامترهای ارتباطی، آدرسدهی شبکه و سازگاری میانافزار را تأیید کنید.
