ترمینال اپراتوری استاندارد PanelView 900 آلن-بردلی 2711-K9C8
$123.00
$320.00
توضیحات

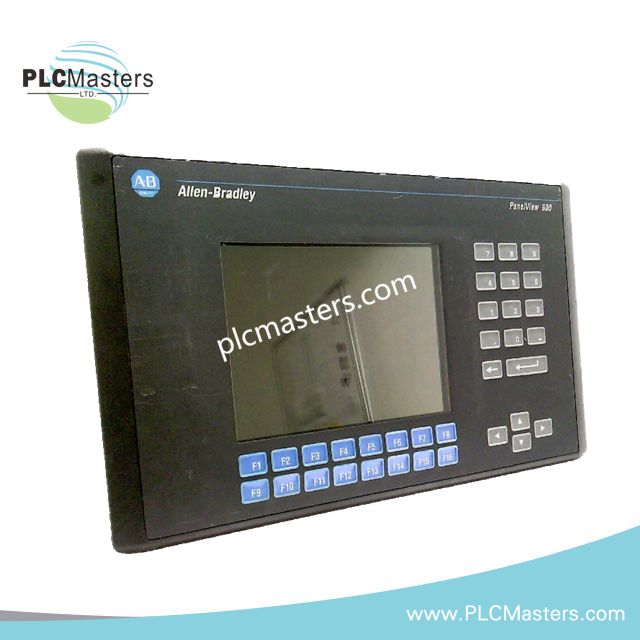

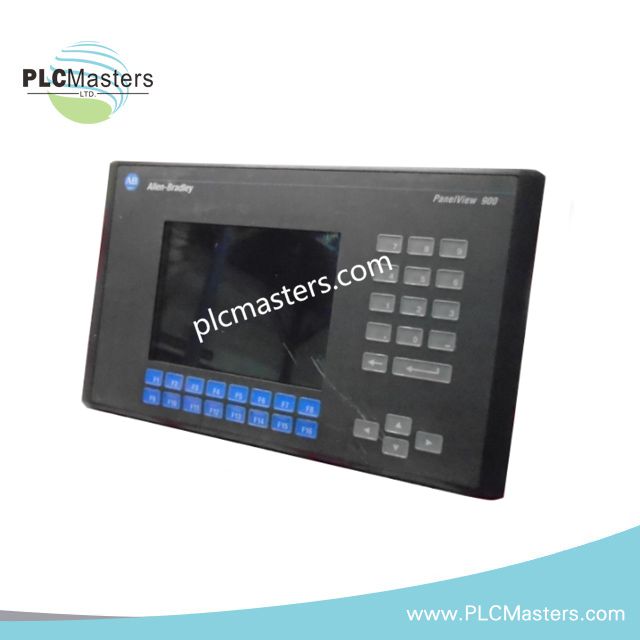

ترمینال اپراتوری استاندارد PanelView 900 مدل Allen-Bradley 2711-K9C8
Allen-Bradley 2711-K9C8 که با نام 2711-K9C8 PanelView 900 Standard Operator Terminal نیز در کاتالوگ ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای تعامل اپراتور مبتنی بر صفحهکلید و نمایش دادههای ماشین در سامانههای HMI سری PanelView Standard عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2711-K9C8 |
| برند | Allen-Bradley / Rockwell Automation |
| مبدأ | ایالات متحده آمریکا |
| نوع محصول | ترمینال اپراتوری استاندارد PanelView 900 |
| سری | PanelView Standard |
| نوع نمایشگر | TFT ماتریس فعال با نور پسزمینه CCF |
| اندازه نمایشگر | 9 اینچ |
| وضوح نمایشگر | 640 x 400 |
| رنگ نمایشگر | گرافیک تمامرنگی |
| نوع ورودی | صفحهکلید با 16 کلید عملکرد قابلبرنامهریزی |
| درگاههای ارتباطی | DH+؛ درگاه چاپگر RS-232 |
| محدوده ولتاژ ورودی | 85-264 VAC |
| فرکانس ورودی | 47-63 Hz |
| توان ورودی | 120 VAC |
| حافظه برنامه | 310 KB زمان اجرا؛ 1008 KB حافظه غیرفرّار |
| محفظه | NEMA نوع 12/13، نوع 4X برای استفاده داخلی، IP54، IP65 |
| نشانگرهای وضعیت | COMM سبز؛ خطا قرمز |
| وزن | 7.0 پوند |
ویژگیهای شبکه قطعی Profinet / EtherNet-IP و ارتباطات HMI
ترمینال PanelView 900 مدل 2711-K9C8 برای تبادل داده با کنترلر Allen-Bradley از ارتباط DH+ استفاده میکند و برای ارتباط با چاپگر، رابط RS-232 ارائه میدهد. این ترمینال اپراتوری، اشیای برنامه، عناصر متنی و گرافیکهای بیتی را از طریق ساختار حافظه داخلی برنامه پردازش میکند. مجموعه صفحهکلید با ترکیب 16 کلید عملکرد قابلبرنامهریزی و کلیدهای عددی و پیمایش، اسکن مستقیم ورودی الکتریکی را فراهم میکند.
معماری PanelView Standard از اجرای برنامه مبتنی بر میانافزار و انتقال پیکربندی از طریق رابطهای ارتباطی سازگار پشتیبانی میکند. تخصیص حافظه برنامه شامل ظرفیت 310 KB برای زمان اجرا و فضای ذخیرهسازی غیرفرّار 1008 KB برای اشیای رابط اپراتور است.
پرسشهای متداول (FAQ)
س: آیا 2711-K9C8 از تعویض گرم در حین کار پشتیبانی میکند؟
پ: 2711-K9C8 بهعنوان ترمینال اپراتوری قابل تعویض گرم معرفی نشده است. پیش از تعویض سختافزار، باید برق قطع و ایزولاسیون الکتریکی انجام شود.
س: چه رابطهای ارتباطی در 2711-K9C8 موجود است؟
پ: این ترمینال ارتباط DH+ و یک درگاه ارتباطی چاپگر RS-232 را برای تبادل داده و اتصال تجهیزات جانبی ارائه میدهد.
س: چه فناوری نمایشی در 2711-K9C8 نصب شده است؟
پ: این ترمینال از نمایشگر TFT ماتریس فعال با نور پسزمینه فلورسنت کاتد سرد استفاده میکند و امکان نمایش گرافیک رنگی را فراهم میسازد.
راهنمای نصب در محل
- ترمینال را در برش تابلو متناسب با ابعاد محفظه PanelView 900 نصب کنید.
- پیش از اتصال به ورودی برق ترمینال، محدوده ولتاژ منبع برق AC را بررسی کنید.
- برای کاهش تداخل الکتریکی، کابلهای ارتباطی را جدا از سیمکشی برق فشارقوی عبور دهید.
- در صورت نیاز محیط نصب، برای اتصالهای DH+ و RS-232 از سیمکشی ارتباطی شیلددار مناسب استفاده کنید.
- برای حفظ یکپارچگی سیگنال، شیلد کابلها را مطابق روش اتصال زمین تابلو کنترل متصل کنید.
- برای حفظ درجه حفاظت تعیینشده، آببندی محفظه و درگیری صحیح سختافزار نصب را بررسی کنید.
- پس از نصب، عملکرد صفحهکلید، وضعیت نمایشگر و نشانگرهای ارتباطی را بررسی کنید.
