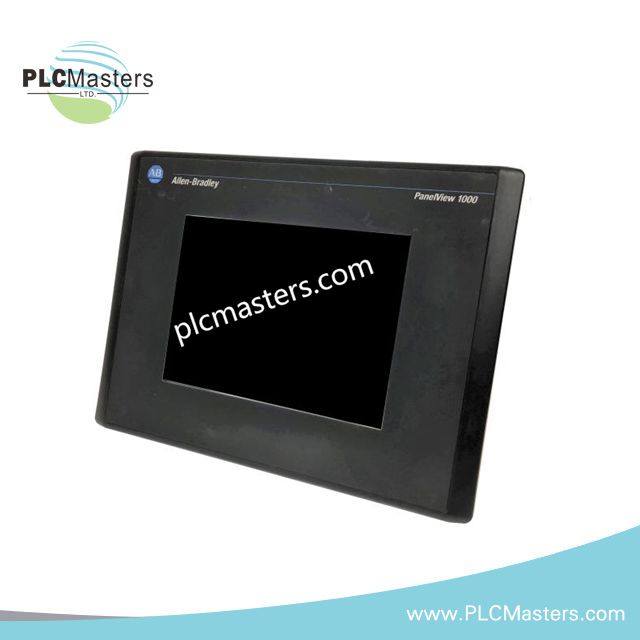

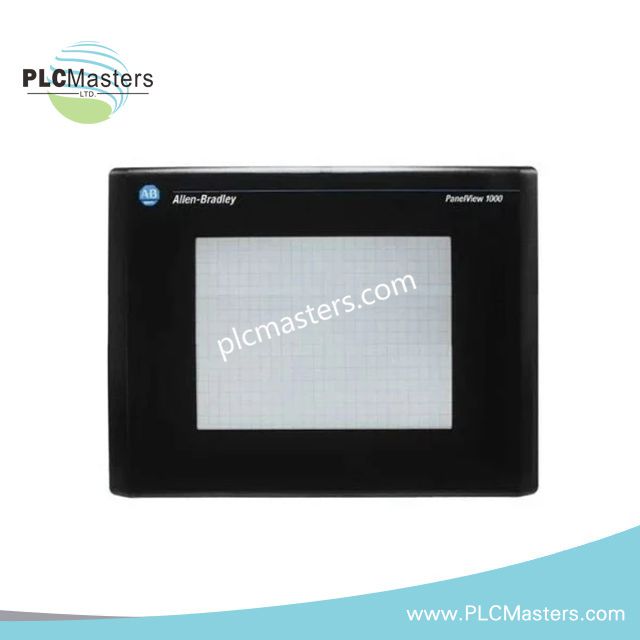

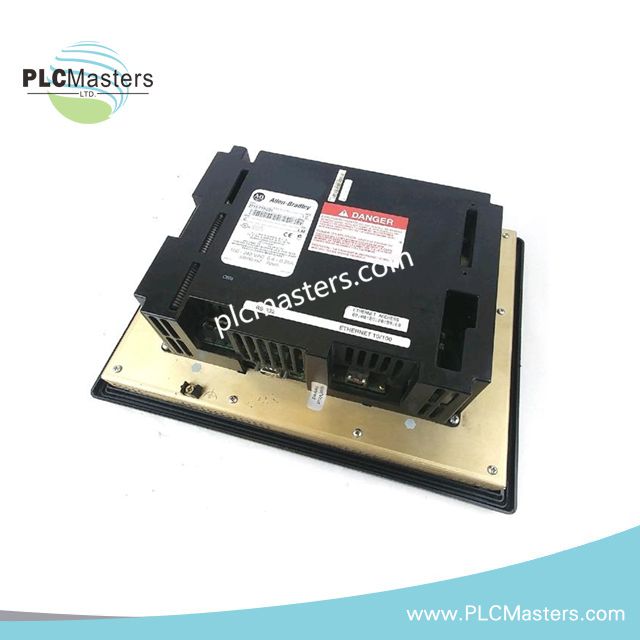

ترمینال اپراتوری استاندارد Allen-Bradley 2711-T10G20 PanelView 1000
$123.00
$320.00
توضیحات
پایانه اپراتوری استاندارد Allen-Bradley 2711-T10G20 PanelView 1000
مدل Allen-Bradley 2711-T10G20 (پایانه اپراتوری استاندارد 2711-T10G20 PanelView 1000) که برای تعامل اپراتور از طریق صفحهنمایش لمسی در پلتفرم PanelView Standard پیکربندی شده است، کنترل مستقیم رابط گرافیکی را فراهم میکند. این پایانه از نمایشگر ۱۰٫۱ اینچی تکرنگ با وضوح ۶۴۰ × ۴۸۰ پیکسل، ارتباط Ethernet و اتصال چاپگر RS-232 استفاده میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2711-T10G20 |
| برند | Allen-Bradley |
| خط محصول | PanelView 1000 |
| نوع محصول | پایانه اپراتوری استاندارد PanelView 1000 |
| وزن | ۶٫۹۴ پوند |
| دمای کاری | ۰ تا ۵۵ درجه سانتیگراد (۳۲ تا ۱۳۱ درجه فارنهایت) |
| مصرف برق | اتلاف حرارت: ۳۹ W (۱۳۲ BTU/hr) |
| ولتاژ ورودی | ۸۵ تا ۲۶۴ VAC |
| فرکانس ورودی | ۴۷ تا ۶۳ Hz |
| اندازه نمایشگر | ۱۰٫۱ اینچ |
| نوع نمایشگر | TFT ماتریس فعال با نور پسزمینه CCF، دارای ۴ طیف خاکستری |
| ناحیه نمایشگر | ۲۱۱ × ۱۵۸ میلیمتر (۸٫۳ × ۶٫۲ اینچ) |
| وضوح | ۶۴۰ × ۴۸۰ پیکسل |
| رنگ نمایشگر | تکرنگ |
| نوع ورودی | لمسی |
| ماتریس صفحهنمایش لمسی | ۳۸۴ سلول لمسی، چیدهشده در ۲۴ ستون × ۱۶ ردیف |
| اندازه سلول لمسی | ۲۶ × ۳۰ پیکسل |
| حافظه برنامه | ۱۰۰۸K بایت برای صفحات برنامه |
| حافظه | ۲۵۶ KB، طبق مشخصات ارائهشده |
| درگاههای ارتباطی | Ethernet؛ درگاه چاپگر RS-232 |
| نوع محفظه | رابط اپراتوری NEMA Type 12/13 یا 4X |
| عمر نور پسزمینه | ۱۰۰٬۰۰۰ ساعت، طبق مشخصات ارائهشده |
ویژگیهای رابط و ارتباطی Allen-Bradley PanelView
مدل 2711-T10G20 از رابط صفحهنمایش لمسی مقاومتی استفاده میکند که در قالب ۳۸۴ سلول لمسی قابل برنامهریزی سازماندهی شده است. نمایشگر ۶۴۰ × ۴۸۰ پیکسلی چهار سطح خاکستری را برای نمایش صفحات برنامه و تعامل اپراتور فراهم میکند.
Ethernet از طریق درگاه ارتباطی یکپارچه، ارتباط شبکه را فراهم میکند. همچنین، رابط RS-232 در صورت پیکربندی توسط برنامه، از ارتباط با چاپگر پشتیبانی میکند.
مشخصات ارائهشده، حافظه برنامه را جدا از مقدار حافظه اعلامشده ۲۵۶ KB شناسایی میکنند. بنابراین، بدون مراجعه به مستندات مربوط به PanelView، نباید این مقادیر را طبقهبندیهای قابلجایگزین حافظه در نظر گرفت.
این پایانه ولتاژ ۸۵ تا ۲۶۴ VAC را در فرکانس ۴۷ تا ۶۳ Hz میپذیرد. محدوده دمای کاری مشخصشده آن ۰ تا ۵۵ درجه سانتیگراد است و اتلاف حرارت اعلامشده نیز ۳۹ W است.
پرسشهای متداول (FAQ)
س: مدل 2711-T10G20 چه رابطهای ارتباطیای دارد؟
پ: این پایانه دارای یک درگاه ارتباطی Ethernet و یک درگاه RS-232 مخصوص ارتباط با چاپگر است.
س: چه ویژگیهایی برای نمایشگر و صفحهنمایش لمسی این پایانه مشخص شده است؟
پ: این دستگاه دارای نمایشگر تکرنگ ۱۰٫۱ اینچی، وضوح ۶۴۰ × ۴۸۰ پیکسل و ۳۸۴ سلول لمسی است.
س: چه محدوده توان ورودیای برای این پایانه مشخص شده است؟
پ: محدوده ورودی مشخصشده ۸۵ تا ۲۶۴ VAC با فرکانس ورودی ۴۷ تا ۶۳ Hz است.
راهنمای نصب در محل
پایانه را در محدوده دمای کاری مشخصشده نصب کنید و برای اتلاف حرارت، فضای خالی کافی در نظر بگیرید.
پیش از برقدار کردن پایانه، ولتاژ و فرکانس منبع تغذیه موجود را بررسی کنید. منبع تغذیه باید در محدوده اعلامشده ۸۵ تا ۲۶۴ VAC باقی بماند.
سیمکشی برق AC را در صورت امکان از سیمکشی ارتباطی و سیگنالهای سطح پایین جداگانه عبور دهید. از عبور موازی سیمها در کنار هادیهای سوئیچینگ با جریان بالا خودداری کنید.
سیستم اتصال زمین حفاظتی را مطابق الزامات مربوط به محفظه و نصب اجرا کنید. از شیلد کابلهای ارتباطی بهعنوان جایگزین هادیهای اتصال زمین حفاظتی استفاده نکنید.
کابلکشی Ethernet را با رعایت روشهای مناسب مسیریابی صنعتی نصب کنید و فاصله فیزیکی آن را از منابع تداخل الکترومغناطیسی حفظ کنید.
برای اتصالات چاپگر RS-232، از آرایش رابط مشخصشده استفاده کنید و از عبور کابل در نزدیکی تجهیزات سوئیچینگ پرانرژی خودداری کنید.
پس از نصب، هنگام حفظ طبقهبندی مشخصشده محفظه NEMA، وضعیت آببندی محفظه را تأیید کنید. پیش از راهاندازی، صفحهنمایش لمسی، کانکتورها و رابط نصب را بررسی کنید.
