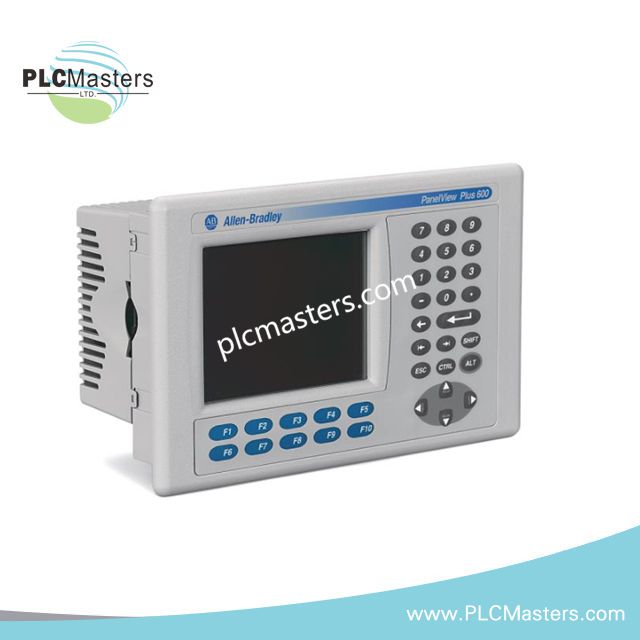

ترمینال رابط کاربر اپراتور Allen-Bradley 2711P-B6C20D PanelView Plus 6 600
$123.00
$320.00
توضیحات
ترمینال رابط اپراتوری Allen-Bradley 2711P-B6C20D PanelView Plus 6 600
مدل Allen-Bradley 2711P-B6C20D (2711P-B6C20D ترمینال رابط اپراتوری) که برای ورود اطلاعات اپراتور، پردازش نمایش و ارتباط دستگاههای اترنت/سریال در سامانههای PanelView Plus 6 600 پیکربندی شده است، تعامل مستقیم از طریق صفحهکلید و صفحهنمایش لمسی را با نمایشگر رنگی TFT بهاندازه 5.7 اینچ فراهم میکند. این واحد با ولتاژ 18 تا 30 VDC و ورودی نامی 24 VDC کار میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2711P-B6C20D |
| برند | Allen-Bradley |
| نوع محصول | ترمینال رابط اپراتوری PanelView Plus 6 600 |
| سری محصول | PanelView Plus 600 |
| خانواده محصول | ترمینالهای گرافیکی PanelView Plus 6 |
| نوع ماژول | ترمینال رابط اپراتوری |
| ورودی اپراتور | صفحهکلید / لمسی |
| نوع نمایشگر | TFT رنگی فعال |
| اندازه نمایشگر | 5.7 اینچ |
| ناحیه نمایش | 111 x 84 میلیمتر |
| وضوح تصویر | 320 x 240 پیکسل |
| صفحهنمایش لمسی | مقاومتی آنالوگ، 4 سیمه |
| صفحهکلید | F1-F10، 0-9، .، -، Backspace، Enter، Tab چپ/راست، Shift |
| حافظه سیستم | 256 MB RAM؛ 512 MB حافظه غیرفرار |
| حافظه آزاد کاربر | تقریباً 73 MB |
| درگاههای ارتباطی | 1 اترنت، 1 RS-232، 2 USB |
| ولتاژ ورودی | 18 تا 30 VDC؛ مقدار نامی 24 VDC |
| مصرف توان | حداکثر 15 W؛ مقدار معمول 9 W |
| مصرف جریان | حداکثر 0.6 A در 24 VDC؛ مقدار معمول 0.375 A در 24 VDC |
| نور پسزمینه | حداقل 25,000 ساعت در دمای 25 درجه سانتیگراد |
| وزن | 12.00 پوند |
معماری حافظه و ارتباطات
مدل 2711P-B6C20D دارای 256 MB حافظه RAM و 512 MB حافظه غیرفرار است و طبق مشخصات ارائهشده، تقریباً 73 MB بهعنوان حافظه آزاد کاربر شناسایی شده است. رابط ارتباطی شامل یک درگاه اترنت، یک درگاه RS-232 و دو درگاه USB است. این رابطها نقاط اتصال فیزیکی را برای ارتباط شبکهای، ارتباط سریال و دستگاههای متصل از طریق USB فراهم میکنند. پیش از انجام سرویس مرتبط با سیستمعامل، باید سازگاری سیستمعامل داخلی با بازبینی نصبشده پلتفرم PanelView Plus 6 بررسی شود.
پرسشهای متداول (FAQ)
پرسش: مدل 2711P-B6C20D به چه ولتاژ ورودی نیاز دارد؟
پاسخ: محدوده ورودی مشخصشده 18 تا 30 VDC است و عملکرد نامی در 24 VDC انجام میشود.
پرسش: چه روشهایی برای ورود اطلاعات اپراتور ارائه شده است؟
پاسخ: این ترمینال یک صفحهکلید داخلی را با صفحهنمایش لمسی مقاومتی آنالوگ 4 سیمه ترکیب میکند.
پرسش: چه رابطهای ارتباطی بهصورت فیزیکی در دسترس هستند؟
پاسخ: مشخصات ارائهشده شامل 1 درگاه اترنت، 1 درگاه RS-232 و 2 درگاه USB است.
راهنمای نصب در محل
- بررسی کنید منبع تغذیه DC در محدوده ورودی مشخصشده 18 تا 30 VDC باقی بماند.
- از یک مدار تغذیه DC صنعتی مناسب با حفاظت اضافهجریان متناسب استفاده کنید.
- هنگام اتصال تغذیه، قطبیت صحیح DC را رعایت کنید.
- در صورت امکان، سیمکشی ارتباطی را از کابلهای موتور، کنتاکتور و هادیهای تغذیه سوئیچینگ با جریان بالا جدا عبور دهید.
- هرگاه رابط مربوطه و استاندارد نصب نیاز به شیلد داشته باشد، از کابل ارتباطی شیلددار استفاده کنید.
- شیلد کابلها را مطابق رویه اتصال زمین و EMC کارخانه متصل کنید و از ایجاد حلقههای زمین ناخواسته جلوگیری کنید.
- برای دسترسی به کانکتورها، مسیردهی کابلها و عملیات سرویس، فضای کافی اطراف ترمینال فراهم کنید.
- اطمینان حاصل کنید آرایش نصب، وزن مشخصشده ترمینال یعنی 0.91 kg را تحمل میکند.
- سطح نمایشگر و صفحهنمایش لمسی را هنگام نصب و سرویس از ضربه مکانیکی شدید محافظت کنید.
- پیش از اعمال برق، اتصالات اترنت، RS-232 و USB را بررسی کنید.
- پیش از انجام هرگونه عملیات فلش سیستمعامل داخلی، سازگاری آن را تأیید کنید.
- دمای کاری یا ابعاد محفظه را از روی شماره مدل استنباط نکنید؛ برای این مقادیر از مستندات نصب مربوطه استفاده کنید.
