ماژول منطقی Allen-Bradley 2711P-RP9D برای PanelView Plus 6
$123.00
$320.00
توضیحات

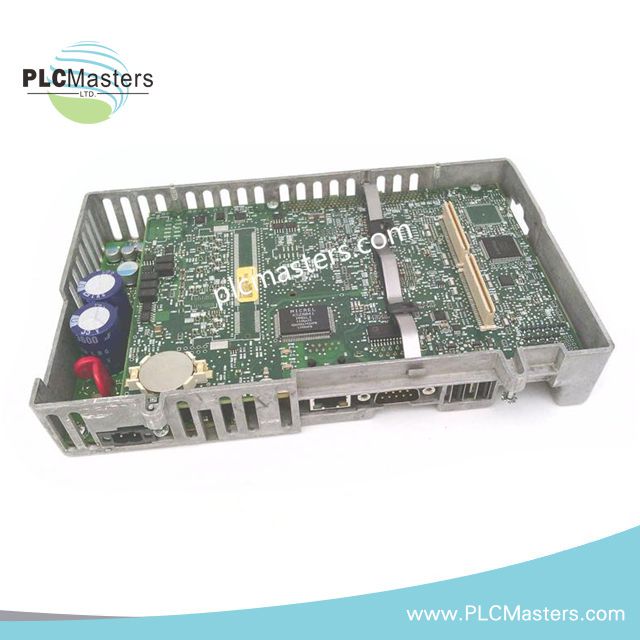

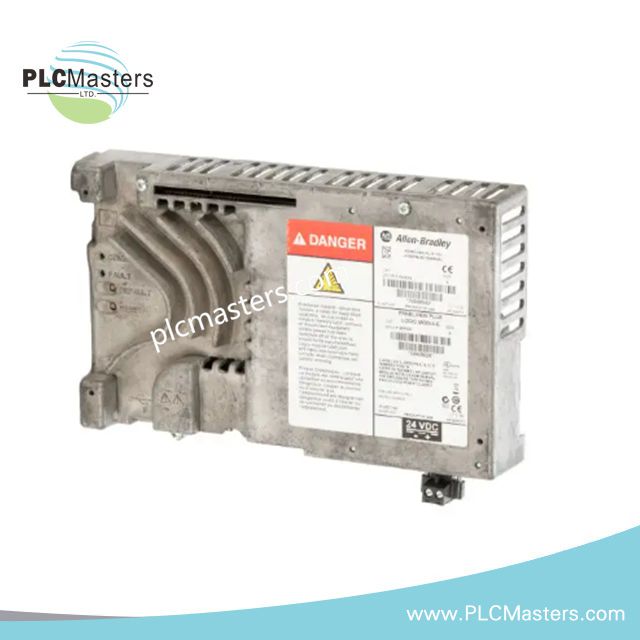

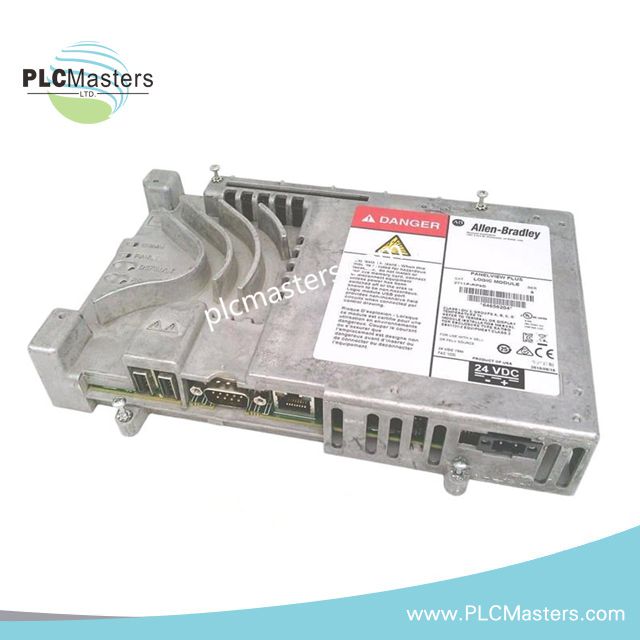

ماژول منطقی Allen-Bradley 2711P-RP9D برای PanelView Plus 6
ماژول Allen-Bradley 2711P-RP9D (2711P-RP9D Logic Module) که برای اجرای برنامههای HMI در پیکربندیهای ترمینال PanelView Plus 6 طراحی شده است، CPU، حافظه سیستم، رابط نمایشگر، درگاههای ارتباطی و میانافزار موردنیاز برنامههای FactoryTalk View Machine Edition را فراهم میکند. این ماژول مستقیماً روی ماژولهای نمایشگر سازگار PanelView Plus 6 از سریهای 700 تا 1500 نصب میشود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2711P-RP9D |
| برند | Allen-Bradley / Rockwell Automation |
| خط تولید | PanelView Plus 6 |
| نوع ماژول | ماژول منطقی |
| وزن | 2.01 پوند |
| ولتاژ ورودی | 18-32 VDC، مقدار نامی 24 VDC |
| مصرف برق | حداکثر 70 W، برابر با 2.9 A در 24 VDC |
| حافظه سیستم | 512 MB RAM |
| حافظه غیرفرّار | 512 MB Flash، با حدود 79 MB فضای قابل استفاده برای ذخیرهسازی کاربر |
| سیستمعامل | Windows CE 6.0 |
| دمای کاری | 0 deg C تا 55 deg C |
| دمای نگهداری | -25 deg C تا 70 deg C |
| رطوبت نسبی | 5% تا 95%، بدون میعان |
| رابط اترنت | 1 x RJ-45، با سرعت 10/100 Mbps |
| رابط سریال | 1 x RS-232 |
| درگاههای میزبان USB | 2 x USB 2.0 Type A |
| درگاه دستگاه USB | 1 x USB 2.0 Type B |
| ذخیرهسازی قابلجداشدن | 1 x شیار کارت SD |
| نمایشگرهای سازگار | ماژولهای نمایشگر PanelView Plus 6، سریهای 700، 1000، 1200 و 1500 |
| پلتفرم برنامه | FactoryTalk View Machine Edition |
معماری پردازش و ارتباطات PanelView Plus 6
2711P-RP9D سختافزار پردازشی موردنیاز ماژولهای نمایشگر سازگار PanelView Plus 6 را فراهم میکند. حافظه 512 MB RAM از اجرای برنامه در زمان کار پشتیبانی میکند و حافظه 512 MB Flash برای ذخیرهسازی غیرفرّار سیستم و برنامهها به کار میرود.
این ماژول ارتباط اترنت را از طریق یک رابط RJ-45 با سرعت 10/100 Mbps فراهم میکند. همچنین به یک رابط سریال RS-232 و رابطهای مجزای میزبان و دستگاه USB مجهز است.
در معماریهای کنترل صنعتی Allen-Bradley، پیکربندی ارتباطات باید با ترمینال انتخابشده PanelView Plus 6 و الزامات برنامه نصبشده FactoryTalk View ME مطابقت داشته باشد. برای کاهش تداخل هدایتی و تشعشعی، کابلکشی اترنت باید در صورت امکان از هادیهای برق با جریان بالا جدا نگه داشته شود.
سؤالات متداول
س: کدام ماژولهای نمایشگر با 2711P-RP9D سازگار هستند؟
پ: دادههای ارائهشده سازگاری با ماژولهای نمایشگر PanelView Plus 6 در سریهای 700، 1000، 1200 و 1500 را مشخص میکنند.
س: این ماژول منطقی چه رابطهای ارتباطی را فراهم میکند؟
پ: این ماژول یک درگاه اترنت 10/100 Mbps، یک درگاه RS-232، دو درگاه میزبان USB 2.0 و یک درگاه دستگاه USB 2.0 فراهم میکند.
س: 2711P-RP9D به چه ولتاژ تغذیهای نیاز دارد؟
پ: محدوده ورودی DC مشخصشده 18-32 VDC است و 24 VDC بهعنوان ولتاژ نامی تغذیه تعیین شده است.
راهنمای نصب در محل
ماژول منطقی را روی رابط پشتی تعیینشده یک ماژول نمایشگر سازگار PanelView Plus 6 نصب کنید.
پیش از نصب، سری ماژول نمایشگر را بررسی کنید، زیرا سازگاری بر اساس خانواده ترمینال PanelView Plus 6 و اندازه نمایشگر تعیین میشود.
یک منبع تغذیه DC در محدوده ورودی مشخصشده 18-32 VDC اعمال کنید و هنگام سیمکشی، قطبیت صحیح را رعایت کنید.
برای حداکثر توان مشخصشده از هادیهایی با رده مناسب استفاده کنید و همه اتصالات ترمینال را در برابر شلشدن مکانیکی محکم کنید.
سیمکشی سیگنال اترنت و RS-232 را در صورت امکان نصب، جدا از هادیهای AC یا DC با جریان بالا عبور دهید.
از عبور طولانیمدت کابلهای ارتباطی در کنار کنتاکتور، موتور، سلونوئید یا سایر مدارهای سوئیچینگ با نویز بالا خودداری کنید.
شیلد کابلها را مطابق با معماری اتصال زمین کارخانه متصل کنید و از ایجاد حلقههای زمین ناخواسته از طریق چند نقطه اتصال شیلد جلوگیری کنید.
در اطراف مجموعه ترمینال، تهویه کافی محفظه را فراهم کنید و محدوده دمای کاری مشخصشده را حفظ کنید.
پیش از راهاندازی، میانافزار نصبشده، سازگاری برنامه FactoryTalk View ME، تنظیمات ارتباطی و دستگاههای جانبی پیکربندیشده را بررسی کنید.
رابطهای USB و SD را فقط برای عملکردهای پشتیبانیشده توسط پیکربندی سیستم نصبشده PanelView Plus 6 به کار ببرید.
