ترمینال گرافیکی PanelView Plus 1000 آلن-بردلی 2711P-T10C15D8
$123.00
$320.00
توضیحات

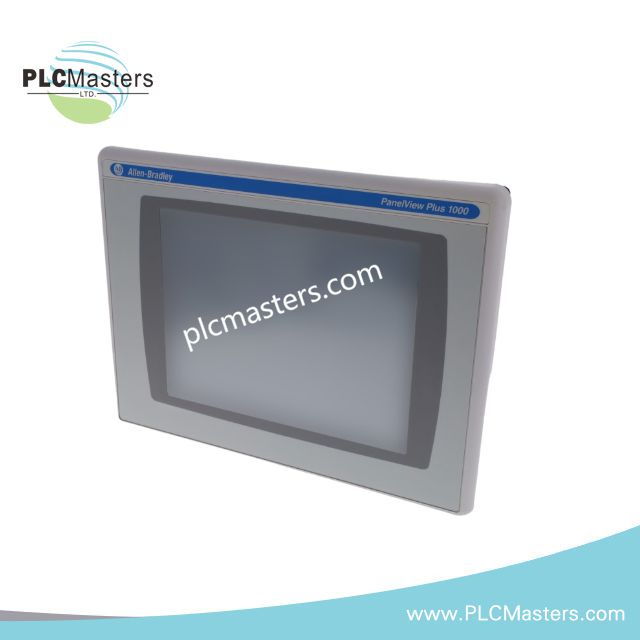

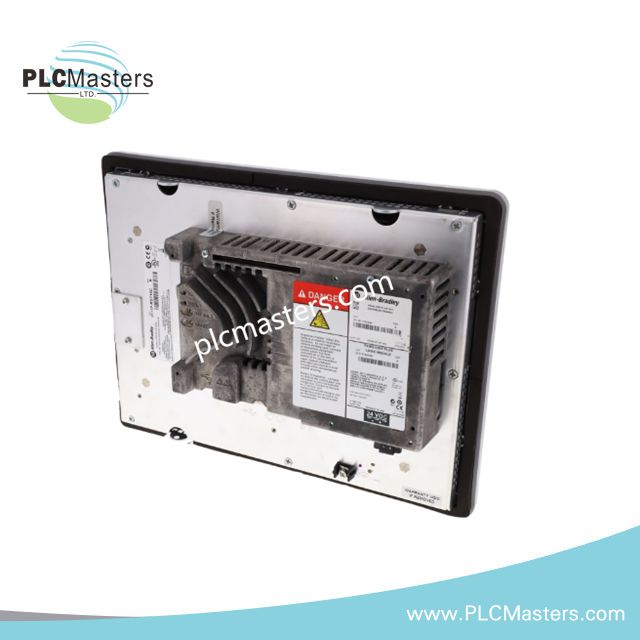

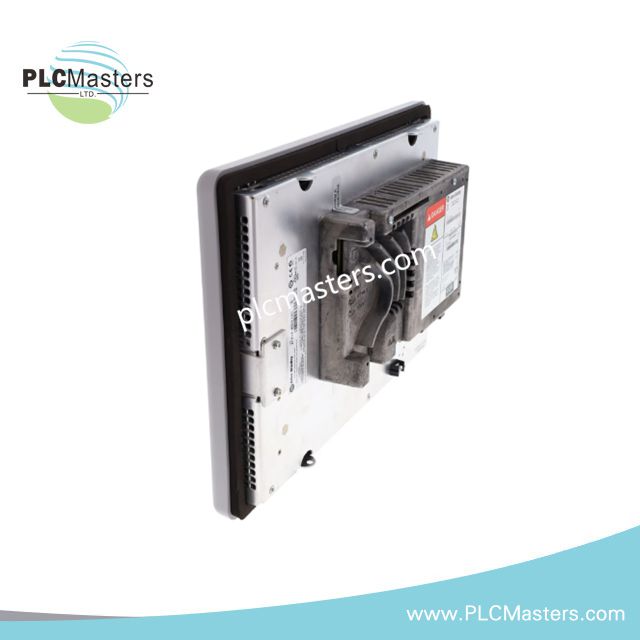

ترمینال گرافیکی Allen-Bradley 2711P-T10C15D8 PanelView Plus 1000
Allen-Bradley 2711P-T10C15D8 که با نام 2711P-T10C15D8 PanelView Plus 1000 Graphic Terminal نیز فهرست شده است، از طریق رابطهای ControlNet، RS-232 و USB، عملکرد HMI لمسی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2711P-T10C15D8 |
| برند | Allen-Bradley |
| خانواده محصول | PanelView Plus 1000 |
| نوع محصول | ترمینال گرافیکی |
| نوع نمایشگر | LCD رنگی TFT با اندازه 10.4 اینچ |
| وضوح نمایشگر | 640 x 480 VGA |
| عمق رنگ | گرافیک رنگی 18 بیتی |
| ورودی لمسی | صفحهنمایش لمسی مقاومتی آنالوگ |
| ولتاژ ورودی | 24 VDC نامی |
| محدوده ولتاژ ورودی | 18-32 VDC |
| مصرف توان | حداکثر 70 W |
| توان ظاهری | حداکثر 70 VA |
| رابط ControlNet | درگاه شبکه ControlNet یکپارچه |
| رابط سریال | RS-232 |
| رابطهای USB | 2 عدد USB Type-A، 1 عدد USB Type-B |
| RAM داخلی | 128 MB |
| حافظه Flash داخلی | 128 MB غیرفرار |
| سیستمعامل | Windows CE 4.1 |
| ذخیرهسازی قابلجداشدن | پشتیبانی از CompactFlash |
| درجه حفاظت محفظه | NEMA Type 12، 13، 4X؛ فقط برای استفاده در فضای داخلی |
| محافظت در برابر نفوذ | IP65/IP66 |
ارتباط ControlNet و معماری HMI
رابط یکپارچه ControlNet ارتباط قطعی و زمانمند بین ترمینال و کنترلرهای سازگار Logix را فراهم میکند. HMI میتواند وضعیت ماشین، نمودارهای روند، هشدارها و اطلاعات تشخیصی را از طریق تعامل لمسی نمایش دهد.
رابط RS-232 امکان اتصال سریال تجهیزات خارجی سازگار را فراهم میکند. درگاههای USB Type-A از عملکردهای جانبی و ذخیرهسازی قابلجداشدن پشتیبانی میکنند، در حالی که رابط USB Type-B یک اتصال اضافی برای دستگاه فراهم میکند.
RAM داخلی 128 MB و حافظه Flash غیرفرار 128 MB از محیط سیستمعامل ترمینال و دادههای برنامه ذخیرهشده پشتیبانی میکنند. رسانه CompactFlash برای ذخیرهسازی قابلجداشدن مورد استفاده در پشتیبانگیری، بازیابی و عملیات مرتبط با میانافزار فراهم میشود.
پرسشهای متداول (FAQ)
س: 2711P-T10C15D8 چه محدودهای از منبع تغذیه DC را میپذیرد؟
پ: ترمینال با منبع تغذیه نامی 24 VDC و محدوده ورودی 18-32 VDC کار میکند.
س: آیا ترمینال از صفحهنمایش لمسی مقاومتی استفاده میکند؟
پ: بله. نمایشگر 10.4 اینچی به صفحهنمایش لمسی مقاومتی آنالوگ برای ورود اطلاعات توسط اپراتور مجهز است.
س: چه رابطهای ارتباطی بهصورت یکپارچه ارائه شدهاند؟
پ: این دستگاه دارای ControlNet، RS-232، دو درگاه USB Type-A و یک درگاه USB Type-B است.
راهنمای نصب در محل
ترمینال را مطابق با ابعاد برش پنل و الزامات محفظه تعیینشده برای پلتفرم PanelView Plus نصب کنید. پیش از نصب، فضای مکانیکی کافی را بررسی کرده و هنگام بستن اتصالات از وارد کردن فشار بیش از حد به محفظه جلوگیری کنید.
یک منبع تغذیه تنظیمشده 24 VDC در محدوده ورودی مشخصشده 18-32 VDC فراهم کنید. سیمکشی منبع تغذیه را برای حداکثر توان مشخصشده 70 W و افتهای مورد انتظار در محل نصب، متناسب انتخاب کنید.
سیمکشی منبع DC را از هادیهای کلیدزنی ولتاژ بالا و سیمکشی موتورهای جریانبالا جدا عبور دهید. در صورت امکان، بین کابلهای ارتباطی و منابع تداخل الکترومغناطیسی فاصله فیزیکی ایجاد کنید.
کابلکشی ControlNet را مطابق توپولوژی شبکه ControlNet قابلاجرا و الزامات نصب کابل انجام دهید. از خمهای تند، کشش بیش از حد کابل و عبور موازی کابل با هادیهای برق پرنویز خودداری کنید.
اتصالات زمین حفاظتی و عملکردی را مطابق طراحی نصب و استانداردهای الکتریکی قابلاجرا برقرار کنید. از شیلدهای ارتباطی بهعنوان جایگزین هادیهای حفاظتی منبع تغذیه استفاده نکنید.
در طول نصب، سطح صفحهنمایش لمسی و نواحی آببندی محفظه را عاری از آلودگی نگه دارید. بررسی کنید که محفظه نصبشده الزامات حفاظت NEMA و IP اعلامشده را حفظ کند.
هنگام انجام پشتیبانگیری، بازیابی برنامه یا عملیات مرتبط با میانافزار، از رسانه CompactFlash سازگار و رویههای تأییدشده استفاده کنید. پیش از ایجاد تغییر در ترمینال نصبشده، سازگاری نرمافزار و میانافزار را تأیید کنید.
