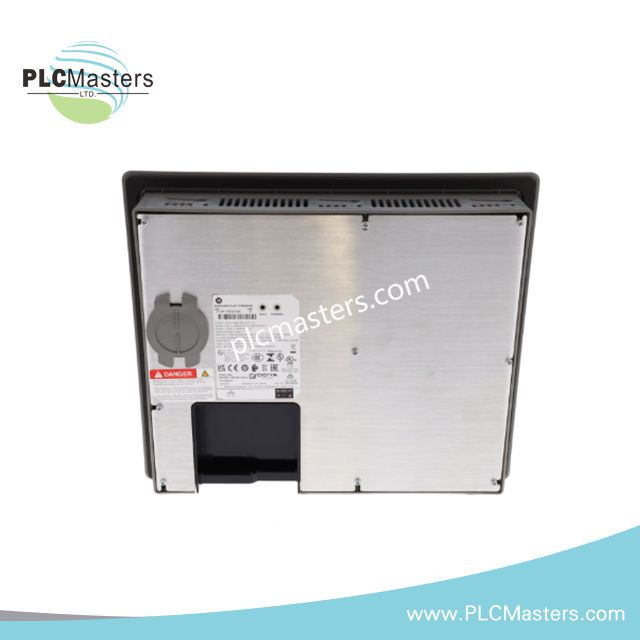

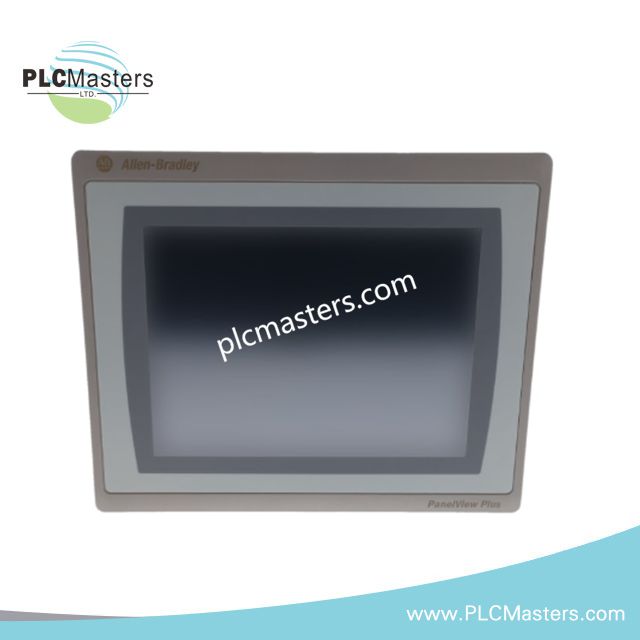

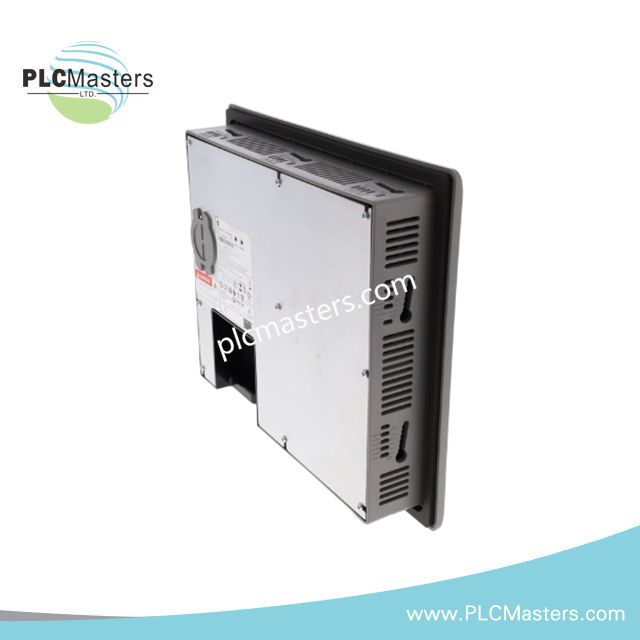

ترمینال گرافیکی PanelView Plus 7 مدل Allen-Bradley 2711P-T10C21D8S
$123.00
$320.00
توضیحات
ترمینال گرافیکی Allen-Bradley 2711P-T10C21D8S PanelView Plus 7
ترمینال Allen-Bradley 2711P-T10C21D8S (2711P-T10 ترمینال گرافیکی) که برای تعامل اپراتور از طریق صفحهنمایش لمسی در یک سیستم HMI از نوع PanelView Plus 7 پیکربندی شده است، نمایش بصری مستقیم و امکان ورود اطلاعات توسط اپراتور را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2711P-T10C21D8S |
| برند | Allen-Bradley |
| خط محصول | PanelView Plus 7 |
| نوع محصول | ترمینال گرافیکی / رابط اپراتور |
| وزن | ۵ پوند |
| ابعاد | ناحیه دید: ۲۱۱ میلیمتر × ۱۵۸ میلیمتر |
| اندازه نمایشگر | ۱۰٫۴ اینچ، قطر |
| نوع نمایشگر | LCD رنگی TFT |
| ورودی اپراتور | صفحهنمایش لمسی |
| وضوح نمایشگر | 800 × 600 SVGA |
| گرافیک رنگی | ۱۸ بیتی |
| نسبت تصویر | 4:3 |
| نرخ عملکرد لمسی | ۱ میلیون بار فشردن |
| حافظه سیستم | ۵۱۲ مگابایت RAM، ۵۱۲ مگابایت فضای ذخیرهسازی |
| حافظه کاربر | ۸۰ مگابایت فضای ذخیرهسازی غیرفرّار |
| ولتاژ ورودی | ۱۸ تا ۳۰ VDC |
| مصرف برق | حداکثر ۵۰ وات؛ ۲٫۱ آمپر در ۲۴ VDC |
| ارتباطات | یک پورت اترنت |
| سیستمعامل | Windows CE 6.0 |
| نوع ترمینال | استاندارد |
ویژگیهای اترنت و میانافزار PanelView Plus 7
2711P-T10C21D8S برای اتصال به سیستم PanelView Plus 7 یک رابط ارتباطی اترنت دارد. برای کاهش تداخل هدایتشده و تشعشعی، کابلکشی اترنت باید از هادیهای سوئیچینگ ولتاژ بالا و سیمکشی موتورهای جریانبالا جدا نگه داشته شود.
این ترمینال دارای ۵۱۲ مگابایت RAM و ۵۱۲ مگابایت فضای ذخیرهسازی است و ۸۰ مگابایت فضای ذخیرهسازی غیرفرّار اضافی نیز برای برنامهها اختصاص میدهد. بنابراین، پیش از راهاندازی باید سازگاری میانافزار و برنامه با محیط نرمافزاری نصبشده PanelView Plus 7 بررسی شود.
محدوده ورودی ۱۸ تا ۳۰ VDC برق موردنیاز مدارهای الکترونیکی ترمینال و زیرسیستم نمایشگر را تأمین میکند. در ۲۴ VDC، حداکثر مصرف مشخصشده ۲٫۱ آمپر است که با حداکثر توان مصرفی اعلامشده، یعنی ۵۰ وات، مطابقت دارد.
پرسشهای متداول
پرسش: 2711P-T10C21D8S چه رابط نمایشی ارائه میدهد؟
پاسخ: این دستگاه یک LCD رنگی TFT با اندازه ۱۰٫۴ اینچ، وضوح 800 × 600 SVGA و گرافیک رنگی ۱۸ بیتی ارائه میدهد.
پرسش: چه محدوده منبع تغذیه DC برای این ترمینال مشخص شده است؟
پاسخ: محدوده ورودی مشخصشده ۱۸ تا ۳۰ VDC است و حداکثر مصرف آن ۵۰ وات است.
پرسش: آیا دادههای ارائهشده ابعاد کامل محفظه فیزیکی را مشخص میکنند؟
پاسخ: خیر. فقط ناحیه دید ۲۱۱ میلیمتر × ۱۵۸ میلیمتر مشخص شده است؛ بنابراین ابعاد برش محفظه باید از مستندات نصب مربوطه استخراج شود.
راهنمای نصب در محل
- پیش از اتصال ترمینال، قطبیت منبع DC و ولتاژ اندازهگیریشده را بررسی کنید.
- مدار برق ۲۴ VDC را بر اساس حداکثر جریان موردنیاز اعلامشده و شرایط نصب مربوطه انتخاب کنید.
- کابلکشی اترنت را از کابلهای برق، موتور، کنتاکتور و هادیهای سوئیچینگ جریانبالا جدا عبور دهید.
- در صورت نصب کابل ارتباطی شیلددار، روشهای مناسب اتصال شیلد را به کار ببرید.
- محفظه ترمینال و سیستم اتصال زمین حفاظتی را مطابق استاندارد برق مربوطه همبندی کنید.
- برای دسترسی به کانکتورها، مسیردهی کابلها و عملیات سرویس، فضای کافی اطراف ترمینال فراهم کنید.
- از نصب نمایشگر در محلی که ضربه مکانیکی مستقیم میتواند از ظرفیت طراحی عملکرد لمسی بیشتر شود، خودداری کنید.
- پیش از انتقال یا ارتقای فایلهای برنامه، سازگاری میانافزار PanelView Plus 7 و برنامه را تأیید کنید.
- از ابعاد ناحیه دید ارائهشده بهعنوان ابعاد برش محفظه استفاده نکنید.
- از آنجا که دادههای دمای کار در اینجا ارائه نشده است، محدودههای محیطی عملکرد را از مستندات نصب سازنده مربوطه بررسی کنید.
