ترمینال صفحهلمسی Allen-Bradley 2711P-T12C15D1 PanelView Plus 1250
$123.00
$320.00
توضیحات

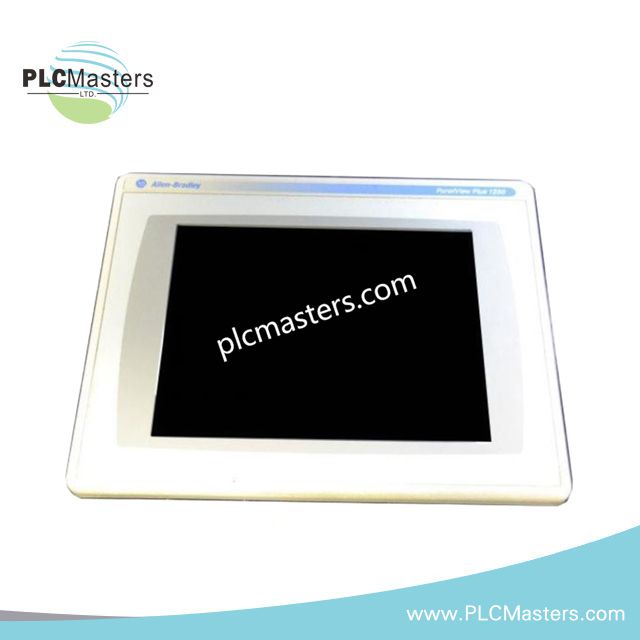

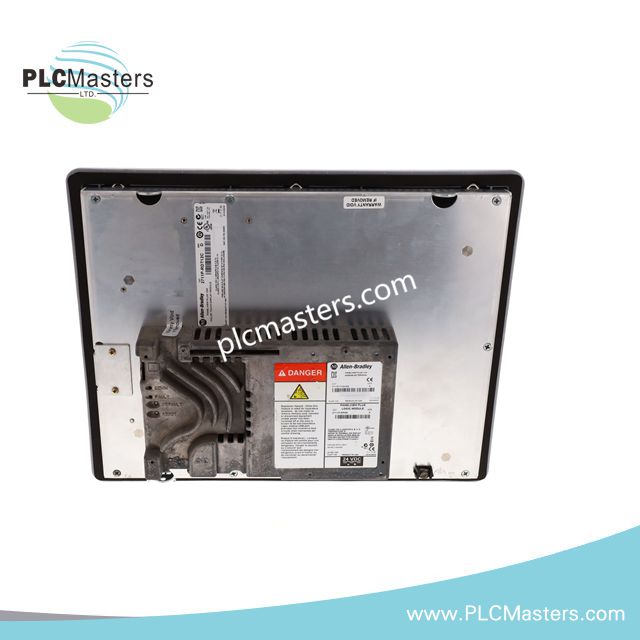

ترمینال لمسی PanelView Plus 1250 مدل Allen-Bradley 2711P-T12C15D1
ترمینال Allen-Bradley 2711P-T12C15D1 (ترمینال اپراتوری 2711P-T12C15D1) که برای تعامل اپراتور از طریق صفحه لمسی در یک سیستم PanelView Plus 1250 پیکربندی شده است، نمایشگر گرافیکی تمامرنگی و قابلیتهای رابط کنترلی با تغذیه DC را فراهم میکند. این ترمینال از صفحه لمسی ۱۲٫۱ اینچی با وضوح ۸۰۰ × ۶۰۰ پیکسل استفاده میکند و از ارتباط ControlNet پشتیبانی میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2711P-T12C15D1 |
| برند | Allen-Bradley / Rockwell Automation |
| سری | PanelView Plus 1250 |
| نوع محصول | ترمینال اپراتوری لمسی |
| وزن | ۷٫۹۸ پوند |
| اندازه نمایشگر | ۱۲٫۱ اینچ |
| نوع نمایشگر | تمامرنگی |
| وضوح نمایشگر | ۸۰۰ × ۶۰۰ پیکسل |
| نوع ورودی | صفحه لمسی |
| ولتاژ ورودی | ۱۸ تا ۳۲ VDC |
| ورودی نامی | ۲۴ VDC |
| ارتباطات | ControlNet؛ فهرست قابلیتهای ارائهشده همچنین رابطهای Ethernet، RS-232 و USB را مشخص میکند |
| حافظه | ۶۴ مگابایت رابط اپراتوری / ماژول منطقی |
| عملکرد صفحه لمسی | انگشت یا قلم مناسبِ بدون نوک تیز |
| خط تولید | PanelView Plus 1250 |
| UPC | 662073072157 |
ویژگیهای رابط و ارتباطات PanelView Plus
مدل 2711P-T12C15D1 یک صفحه لمسی ۱۲٫۱ اینچی تمامرنگی را برای قابلیتهای رابط گرافیکی اپراتور فراهم میکند. وضوح ۸۰۰ × ۶۰۰ پیکسل نمایشگر از صفحات گرافیکی، اطلاعات وضعیت و اشیای کنترل فرایند پشتیبانی میکند.
محدوده ورودی مشخصشده ۱۸ تا ۳۲ VDC است و مقدار ۲۴ VDC بهعنوان مقدار نامی منبع تغذیه تعیین شده است. بنابراین، سیمکشی میدانی باید منبع تغذیه DC را در محدوده کاری مستندشده حفظ کند.
در دادههای فنی ارائهشده، ControlNet بهعنوان قابلیت اصلی ارتباطی معرفی شده است. فهرست قابلیتها همچنین رابطهای CNET، ENET، RS-232 و USB را مشخص میکند؛ تخصیص دقیق پورتها باید پیش از نصب، با توجه به بازبینی سختافزاری ترمینال بررسی شود.
صفحه لمسی با لمس مستقیم انگشت و قلم مناسب کار میکند. ابزارهای تیز یا نوکدار نباید با صفحه تماس داشته باشند، زیرا ممکن است سطح صفحه لمسی را خراش دهند یا سوراخ کنند.
پرسشهای متداول (FAQ)
س: مدل 2711P-T12C15D1 به چه ولتاژ تغذیه DC نیاز دارد؟
پ: محدوده ورودی مشخصشده ۱۸ تا ۳۲ VDC است و ۲۴ VDC بهعنوان مقدار ورودی نامی تعیین شده است.
س: این ترمینال چه سختافزار نمایشیای دارد؟
پ: این ترمینال یک صفحه لمسی ۱۲٫۱ اینچی تمامرنگی با وضوح نمایشگر ۸۰۰ × ۶۰۰ پیکسل ارائه میدهد.
س: آیا دادههای ارائهشده میزان مصرف توان را مشخص میکنند؟
پ: خیر، مقدار مشخصی برای مصرف توان ارائه نشده است؛ بنابراین، ظرفیت جریان موردنیاز باید از دفترچه راهنمای سختافزار مربوطه تأیید شود.
راهنمای نصب در محل
ترمینال را با استفاده از برش پنل و روش بست مکانیکی مشخصشده توسط سازنده نصب کنید. اطراف محفظه فضای کافی برای سیمکشی و دسترسی سرویس در نظر بگیرید.
منبع تغذیه DC را با استفاده از هادیهایی با رده مناسب متصل کنید و پیش از برقدار کردن، قطبیت را بررسی کنید. اطمینان حاصل کنید که منبع تغذیه اندازهگیریشده در محدوده ورودی مشخصشده ۱۸ تا ۳۲ VDC باقی میماند.
در صورت امکان، سیمکشی ارتباطی را از هادیهای توان با جریان بالا و مدارهای سوئیچینگ جداگانه عبور دهید. از عبور موازی سیمها در نزدیکی کنتاکتورها، موتورها، درایوهای فرکانس متغیر و دیگر منابع قابلتوجه نویز الکترومغناطیسی خودداری کنید.
برای کابلهای ارتباطی شیلددار، شیلد را مطابق الزامات نصب شبکه Allen-Bradley مربوطه متصل کنید. از ایجاد حلقههای زمین ناخواسته از طریق چند نقطه اتصال شیلد خودداری کنید.
بسته به پیکربندی سختافزار نصبشده، از اتصال مناسب ControlNet، Ethernet، RS-232 یا USB استفاده کنید. پیش از راهاندازی، نوع کانکتور و تخصیص پورت را بررسی کنید.
صفحه لمسی را با انگشت یا قلم مناسبِ بدون نوک تیز操作 کنید. از ابزارهای نوکتیز، پیچگوشتی یا ابزارهای دیگری که ممکن است به سطح صفحه لمسی آسیب بزنند استفاده نکنید.
دادههای منبع ارائهشده شامل مقادیر متناقض وزن، یعنی ۷٫۳۸ پوند و ۷٫۹۸ پوند، است. پیش از استفاده از اطلاعات وزن در طراحی مکانیکی، بازبینی دقیق ترمینال و اطلاعات پلاک مشخصات را تأیید کنید.
