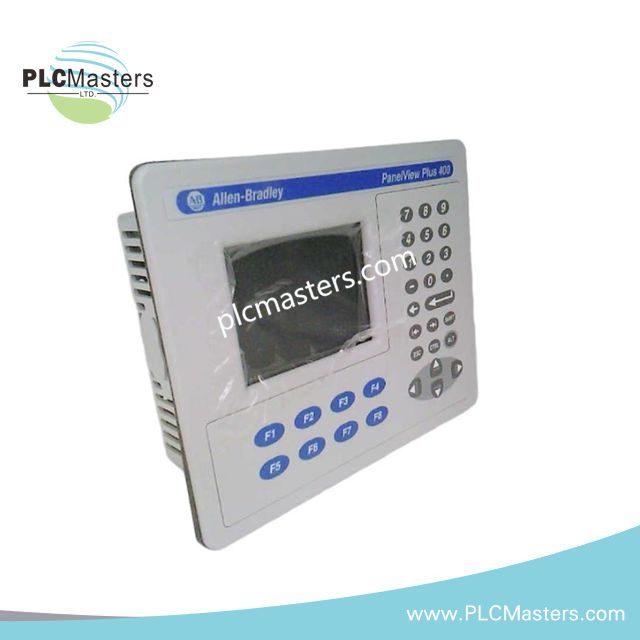

رابط کاربری اپراتور Allen-Bradley 2711PC-K4M20D8 PanelView Plus Compact 400
$123.00
$320.00
توضیحات
رابط کاربری اپراتوری Allen-Bradley 2711PC-K4M20D8 PanelView Plus Compact 400
دستگاه Allen-Bradley 2711PC-K4M20D8 (رابط کاربری اپراتوری 2711PC-K4M20D8 PanelView Plus Compact 400) که برای پایش و کنترل اپراتور در سیستمهای کنترلر Allen-Bradley پیکربندی شده است، ورودی اپراتوری مبتنی بر صفحهکلید، خروجی نمایشگر گرافیکی تکرنگ و ارتباط Ethernet/سریال را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 2711PC-K4M20D8 |
| برند | Allen-Bradley / Rockwell Automation |
| خانواده محصول | PanelView Plus Compact 400 |
| نوع محصول | رابط کاربری اپراتوری دارای صفحهکلید |
| نمایشگر | STN تکرنگ 3.5 اینچی با مقیاس خاکستری |
| وضوح تصویر | 320 x 240 پیکسل، QVGA |
| ورودی اپراتور | 8 کلید عملکرد لمسی، F1-F8 |
| ولتاژ ورودی | 24 VDC نامی |
| محدوده ولتاژ کاری | 18-32 VDC |
| مصرف توان | حداکثر 25 W؛ جریان 1.0 A در 24 VDC |
| Ethernet | 1 درگاه Ethernet با سرعت 10/100 Mbps |
| ارتباط سریال | 1 درگاه RS-232؛ DF1 یا DH-485 |
| USB | 1 درگاه میزبان USB |
| حافظه داخلی | 64 MB RAM؛ 64 MB حافظه فلش غیرفرّار |
| پلتفرم نرمافزاری | FactoryTalk View Studio Machine Edition (Compact) |
| ظرفیت برنامه | حداکثر 25 صفحه نمایش و 200 پیام هشدار |
| دمای کاری | 0 deg C تا 55 deg C |
| وزن | 1.19 lb |
| محیط میانافزار | Windows CE 6 |
ویژگیهای کنترل صنعتی و ارتباطات
مدل 2711PC-K4M20D8 برای ارتباط با کنترلر و شبکه، رابطهای Ethernet و RS-232 را فراهم میکند. رابط RS-232 از پروتکلهای DF1 یا DH-485 پشتیبانی میکند. Ethernet برای اتصال شبکه با سرعت 10/100 Mbps کار میکند.
صفحهکلید دارای هشت کلید عملکرد فیزیکی است و نمایشگر تکرنگ STN با وضوح 320 x 240 پیکسل، صفحات رابط کاربری اپراتور را نمایش میدهد. منبع تغذیه مشخصشده 24 VDC در محدوده ورودی 18-32 VDC کار میکند و حداکثر مصرف توان آن 25 W است.
محیط مهندسی مشخصشده، FactoryTalk View Studio Machine Edition (Compact) است. دادههای ارائهشده، پشتیبانی برنامه از حداکثر 25 صفحه نمایش و 200 پیام هشدار را نشان میدهند.
سؤالات متداول (FAQ)
س: مدل 2711PC-K4M20D8 به چه منبع تغذیهای نیاز دارد؟
پ: این دستگاه از منبع تغذیه 24 VDC نامی استفاده میکند و محدوده کاری مشخصشده آن 18-32 VDC است.
س: چه رابطهای ارتباطی ارائه شدهاند؟
پ: این دستگاه دارای یک درگاه Ethernet با سرعت 10/100 Mbps، یک درگاه سریال RS-232 با پشتیبانی از DF1 یا DH-485 و یک درگاه میزبان USB است.
س: چه سختافزار ورودی اپراتور در دستگاه نصب شده است؟
پ: رابط اپراتوری از هشت کلید عملکرد لمسی با نامگذاری F1 تا F8 استفاده میکند.
راهنمای نصب در محل
رابط اپراتوری را در برش پنل مطابق با الزامات نصب مکانیکی سازنده نصب کنید. پیش از نصب، فضای کافی برای محفظه، کانکتورها، شعاع خم کابل و دسترسی اپراتور را بررسی کنید.
منبع تغذیه 24 VDC را با رعایت قطبیت صحیح متصل کنید و اطمینان یابید که منبع در محدوده کاری مشخصشده 18-32 VDC باقی میماند. مطابق طراحی نصب، حفاظت مناسب در برابر اضافهجریان فراهم کنید.
برای کاهش تداخل الکتریکی هدایتشده و تشعشعی، سیمکشی ارتباطی Ethernet و RS-232 را تا حد امکان جدا از هادیهای ولتاژ و جریان بالا عبور دهید. برای کابل انتخابشده و طرح اتصال زمین کارخانه، از روشهای مناسب اتصال شیلد و زمینکردن استفاده کنید.
پیش از راهاندازی، پروتکل سریال انتخابشده، DF1 یا DH-485، را بررسی کنید. پیش از قرار دادن رابط اپراتوری در سرویس، پیکربندی Ethernet و پارامترهای ارتباطی کنترلر را تأیید کنید.
برای تعمیر و نگهداری، پیش از جدا کردن سیمکشی محل، برق را ایزوله کنید. تا زمانی که رویههای مربوط به نصب و تجهیزات اجازه ندادهاند، کابلهای ارتباطی را متصل یا جدا نکنید.
