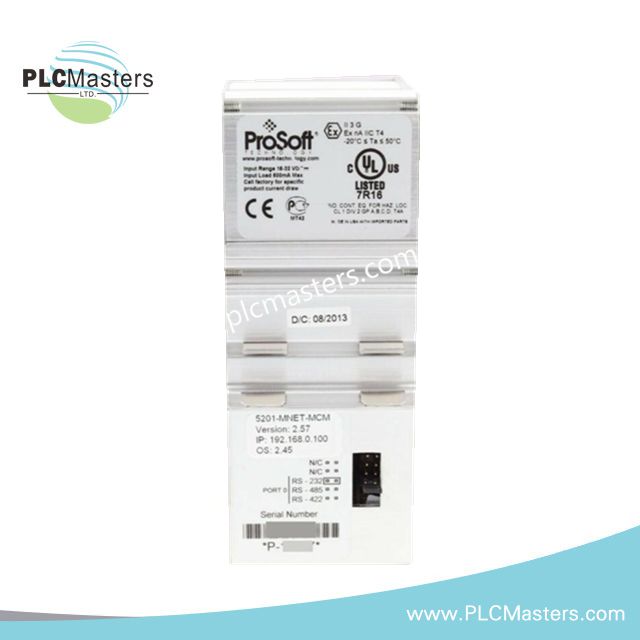

درگاه ارتباطی Modbus TCP/IP مدل Allen-Bradley 5201-MNET-MCM
$123.00
$320.00
توضیحات
رابط ارتباطی Allen-Bradley 5201-MNET-MCM (5201-MNET) که برای تبدیل دادههای اترنت پرسرعت در معماری Rockwell Automation پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند. این رابط سختافزاری، بکپلینهای کنترلر EtherNet/IP را به شبکههای میدانی Modbus TCP/IP متصل میکند تا خواندن و نوشتن بلادرنگ رجیسترها در VFDها، پایشگرهای هوشمند توان و رلههای حفاظتی، بدون نیاز به شبیهسازی پروتکل با منطق نردبانی انجام شود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5201-MNET-MCM |
| برند | Allen-Bradley / ProSoft Technology |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.52 kg |
| ابعاد | 3 cm x 15 cm x 27.2 cm |
| دمای کاری | -25 deg C تا +70 deg C |
| مصرف برق | حداکثر 250 mA @ 24 VDC |
| ولتاژ ورودی | 24 VDC نامی (محدوده 10 تا 30 VDC) |
| پشتیبانی از پروتکل | Modbus TCP/IP، EtherNet/IP |
| درگاههای اترنت | 1 x درگاه RJ45 با سرعت 10/100 Mbps و تشخیص خودکار |
| نرخ ارتباط | 10/100 Mbit/s، دوطرفه کامل/نیمهدوطرفه |
| حالتهای کاری | کلاینت (Master) و سرور (Slave) بهصورت همزمان |
| توابع Modbus | 1، 2، 3، 4، 5، 6، 15، 16، 22، 23 |
| اتصالات کلاینت | حداکثر 5 اتصال به سرورهای Modbus TCP |
| اتصالات سرور | حداکثر 5 اتصال از کلاینتهای Modbus TCP |
| ذخیرهسازی فرمانها | حداکثر 100 فرمان کلاینت قابل پیکربندی |
| نشانگرها | LEDهای وضعیت ماژول، وضعیت شبکه و لینک/فعالیت اترنت |
اجرای قطعی شبکه و پروتکلهای میانافزار
این ماژول برای مدیریت همزمان تشکیل بستههای اترنت و نگاشت بافرها، به سرعت ارتباطات قطعی گذرگاه بکپلین متکی است. پردازنده داخلی که بهعنوان رابط دوگانه کلاینت/سرور عمل میکند، حداکثر 100 پیکربندی فرمان کلاینت را مدیریت کرده و همزمان اعتبارسنجی میانافزار موجود در حافظه فلش داخلی را انجام میدهد تا در شرایط بار سنگین ترافیک شبکه، همگامسازی حفظ شود. آرایههای متراکم رجیسترها بهصورت نظاممند در فریمهای اترنت بافر میشوند تا تأخیر انتقال بین پروتکلهای متفاوت شبکههای صنعتی حذف شود.
پرسشهای متداول
پرسش: اگر ماژول هنگام اجرای فعال فرمان کلاینت برق خود را از دست بدهد، چه اتفاقی میافتد؟
پاسخ: رجیسترهای داخلی، آخرین پارامترهای معتبر وضعیت شبکه را در حافظه غیرفرار حفظ میکنند؛ در همین حال، کنترلر میزبان EtherNet/IP پایان مهلت اتصال I/O را تشخیص داده و بیت خطای وضعیت اتصال ماژول را روی مقدار بالا تنظیم میکند.
پرسش: آیا 5201-MNET-MCM میتواند از اتصالات همزمان کلاینت و سرور از طریق یک درگاه RJ45 پشتیبانی کند؟
پاسخ: بله، هسته پردازش سختافزاری میتواند همزمان از حداکثر 5 اتصال همزمان به سرورهای Modbus TCP و 5 اتصال همزمان از کلاینتهای Modbus TCP روی رابط اترنت 10/100 Mbps پشتیبانی کند.
راهنمای نصب در محل
- ماژول را بهطور ایمن روی DIN-rail تعیینشده یا بکپلین رک نصب کنید و پیش از اعمال برق کنترلی خارجی 24 VDC، از درگیرشدن کامل چفت مکانیکی اطمینان حاصل کنید.
- اتصال اترنت را با استفاده از کابل زوج بههمتابیده شیلددار (STP) Cat 5e یا Cat 6 برقرار کنید. شیلد کابل را در یک نقطه به باس اتصال زمین کابینت متصل کنید تا از ایجاد حلقههای زمین و تزریق نویز جلوگیری شود.
- برای امکان خنککاری همرفت طبیعی در محدوده دمای کاری -25 deg C تا +70 deg C، حداقل فاصله 50 mm را در اطراف دریچههای تهویه حرارتی ماژول حفظ کنید.
- خطوط برق AC با ولتاژ بالا و کابلهای موتور درایو را در مجراهای جداگانه عبور دهید و حداقل 200 mm جداسازی فیزیکی از خطوط سیگنال اترنت 10/100 Mbps حفظ کنید.
