رله کنترلی Allen-Bradley 700-CF310E بولتن 700-CF
$123.00
$320.00
توضیحات

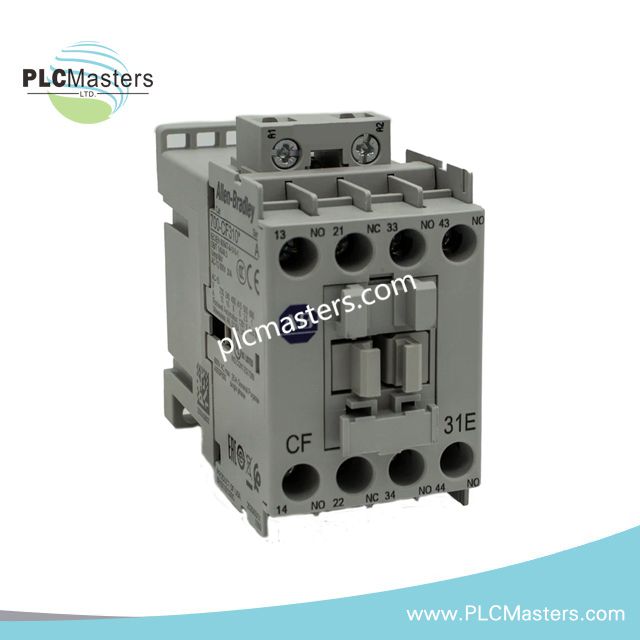

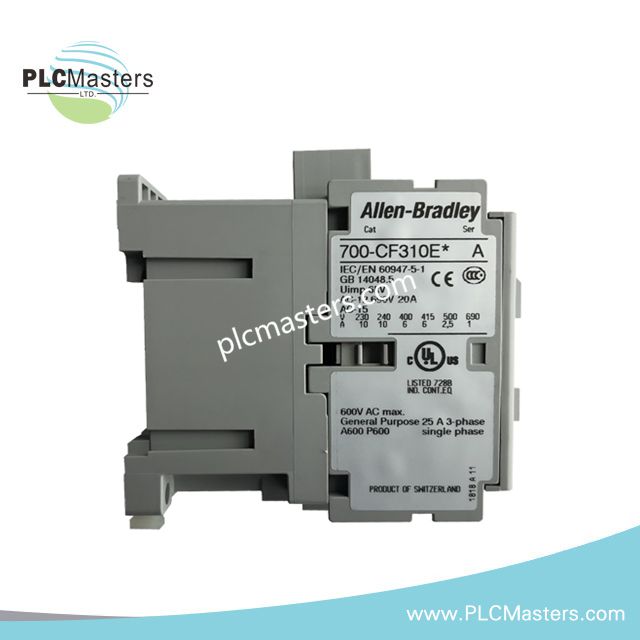

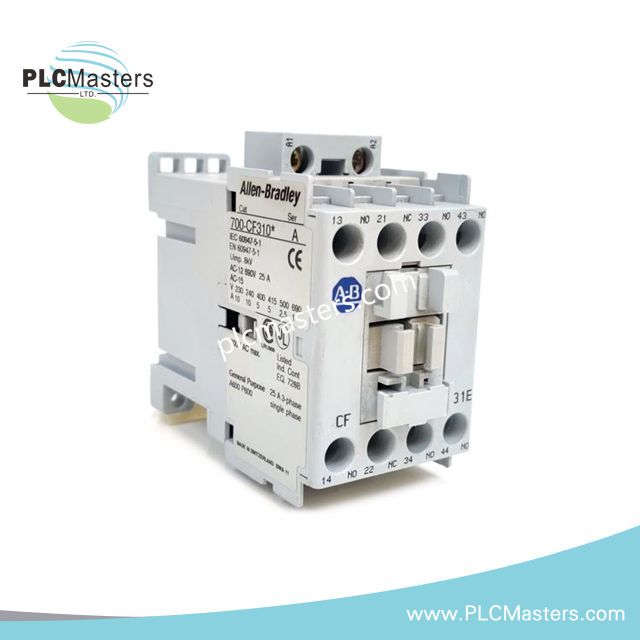

رله کنترل Allen-Bradley 700-CF310E از بولتن 700-CF
رله Allen-Bradley 700-CF310E (رله کنترل 700-CF310E) که برای سوئیچینگ کنتاکت در مدارهای کنترل صنعتی پیکربندی شده است، چهار پل کنتاکت با عملکرد مکانیکی و آرایش 3 کنتاکت باز معمولاً و 1 کنتاکت بسته معمولاً ارائه میدهد. این تجهیز از ترمینالهای پیچی و ساختار ایمن در برابر تماس انگشت با درجه حفاظت IP20 بهره میبرد و از نصب روی ریل DIN یا نصب مستقیم روی تابلو پشتیبانی میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 700-CF310E |
| برند | Allen-Bradley |
| سازنده | Rockwell Automation |
| سری محصول | Bulletin 700-C |
| نوع تجهیز | رله کنترل IEC / رله کنتاکتوری |
| وزن | 0.90 پوند |
| ابعاد | در دادههای ارائهشده مشخص نشده است |
| دمای کاری | -25 درجه سانتیگراد تا +60 درجه سانتیگراد |
| تعداد پلها | 4 پل |
| آرایش کنتاکت | 3 کنتاکت باز معمولاً + 1 کنتاکت بسته معمولاً |
| ظرفیت جریان حرارتی (Ith) | 20 A در هوای آزاد متعارف |
| جریان کاری نامی (Ie) | AC-15: تقریباً 6 A در 120 V / 230 V؛ DC-13: تقریباً 0.5 A در 110 VDC |
| ولتاژ عایقی نامی (Ui) | 690 V طبق IEC؛ 600 V طبق UL / CSA |
| نوع بوبین | بوبین الکترونیکی / عملکرد با بازه ولتاژ گسترده |
| ولتاژ بوبین | وابسته به کد پسوند |
| نوع ترمینال | ترمینالهای پیچی |
| حفاظت ترمینال | IP20، ایمن در برابر تماس انگشت |
| نحوه نصب | ریل DIN با عرض 35 میلیمتر یا نصب مستقیم با پیچ روی تابلو |
| درجه حفاظت محفظه | IP20 |
سوئیچینگ کنترل IEC و رابط مکانیکی
مدل 700-CF310E از آرایش چهارپل کنتاکت، شامل سه کنتاکت باز معمولاً و یک کنتاکت بسته معمولاً، استفاده میکند. این پیکربندی امکان سوئیچینگ همزمان مسیرهای کنترلی مجزا را از طریق یک سازوکار رله فراهم میکند.
ظرفیت 20 A برای Ith در شرایط هوای آزاد متعارف اعمال میشود، در حالی که مقادیر ردههای بهرهبرداری، بارهای مجاز کنترل AC و DC را تعیین میکنند. بنابراین، انتخاب بار واقعی باید بر اساس مقدار نامی مربوط به AC-15 یا DC-13 انجام شود و نباید تنها به ظرفیت جریان حرارتی تکیه کرد.
نوع دارای بوبین الکترونیکی، ویژگیهای کنترلشدهای برای برقدار شدن بوبین فراهم میکند. با این حال، دادههای ارائهشده یک ولتاژ بوبین ثابت را برای کد پایه 700-CF310E مشخص نمیکنند.
ولتاژ بوبین به پیکربندی کامل پسوند بستگی دارد. برای نمونه، دادههای ارائهشده 700-CF310EJ را بهعنوان گونه 24 VDC و 700-CF310ED را بهعنوان گونه 110 V / 120 V AC معرفی میکنند.
پرسشهای متداول (FAQ)
س: مدل 700-CF310E چه آرایش کنتاکتی ارائه میدهد؟
پ: این رله چهار پل دارد که بهصورت 3 کنتاکت باز معمولاً و 1 کنتاکت بسته معمولاً پیکربندی شدهاند.
س: چه روشهای نصبی پشتیبانی میشوند؟
پ: مشخصات ارائهشده، نصب روی ریل DIN با عرض 35 میلیمتر و نصب مستقیم با پیچ روی تابلو را تأیید میکنند.
س: آیا ولتاژ بوبین برای هر کد 700-CF310E ثابت است؟
پ: خیر. دادههای ارائهشده بیان میکنند که ولتاژ بوبین به کد کامل پسوند بستگی دارد؛ بنابراین، پیش از سیمکشی باید گونه نصبشده بررسی شود.
راهنمای نصب در محل
رله را روی ریل DIN سازگار با عرض 35 میلیمتر نصب کنید یا آن را مستقیماً با استفاده از آرایش نصب مشخصشده به تابلو کنترل محکم کنید.
پیش از اعمال توان کنترل، کد کامل کاتالوگ و ولتاژ بوبین را بررسی کنید. ولتاژ بوبین را تنها بر اساس کد پایه 700-CF310E حدس نزنید.
در صورت امکان، سیمکشی بوبین را از هادیهای سیگنال آنالوگ سطح پایین، انکودر، ترموکوپل و سایر هادیهای حساس به نویز جداگانه هدایت کنید.
هادیها را در ترمینالهای پیچی بهطور ایمن محکم کنید و آمادهسازی هادی را مطابق استاندارد نصب مربوطه انجام دهید.
در صورت استفاده از کابلهای کنترل شیلددار، شیلدها را مطابق طرح اتصال زمین سیستم کنترل متصل کنید و از ایجاد حلقههای زمین ناخواسته جلوگیری کنید.
فواصل و جداسازیهای الکتریکی موردنیاز از هادیهای دارای انرژی بالاتر را مطابق استاندارد ساخت تابلو مربوطه رعایت کنید.
پیش از برقدار کردن مدار سوئیچشده، بار کنتاکت را با رده بهرهبرداری مشخصشده تطبیق دهید. ظرفیت حرارتی 20 A نباید بهعنوان حد عمومی جریان سوئیچینگ در نظر گرفته شود.
پس از نصب، آرایش ترمینال ایمن در برابر تماس انگشت با درجه حفاظت IP20 را بررسی کنید و مطمئن شوید قطعات رسانای در معرض تماس نمیتوانند با سیمکشی مجاور یا قطعات فلزی متصل به زمین تماس پیدا کنند.
