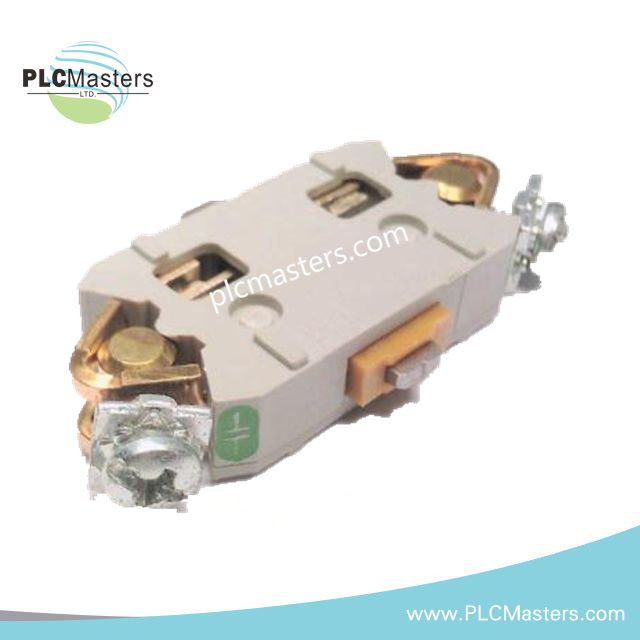

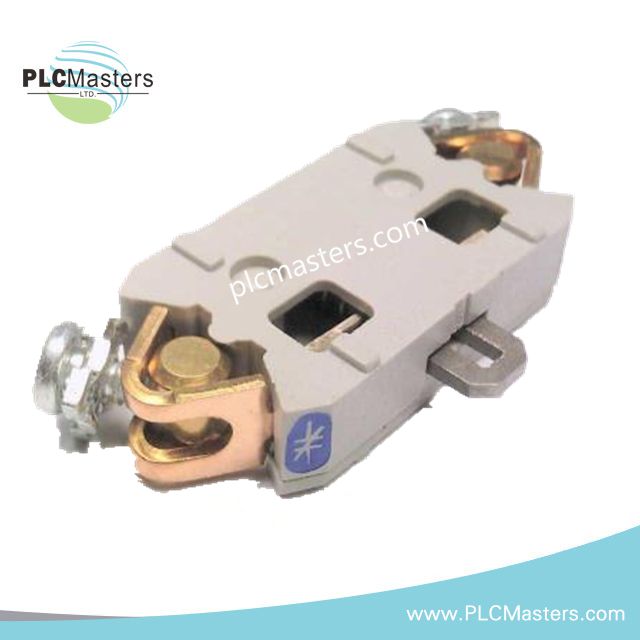

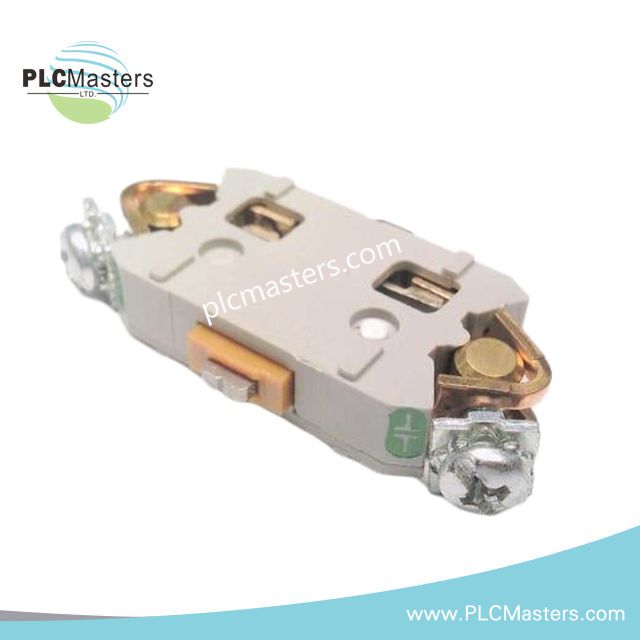

رله کنترل فشرده آلن-بردلی 700-CPM، بولتن 700
$123.00
$320.00
توضیحات
رله کنترل کامپکت Bulletin 700 مدل Allen-Bradley 700-CPM
رله Allen-Bradley 700-CPM که با عنوان 700-CPM رله کنترل کامپکت Bulletin 700 نیز فهرست شده است، برای مدارهای کنترل AC و DC با آرایشهای کنتاکت قابل پیکربندی، کلیدزنی فراهم میکند. این رله از سیمپیچهای کنترل، کنتاکتهای اصلی، کنتاکتهای کمکی و سرکوبکننده اضافهولتاژ پلاگین اختیاری برای حفاظت از خروجی PLC پشتیبانی میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 700-CPM |
| برند | Allen-Bradley |
| خط تولید | رلههای کنترل کامپکت Bulletin 700 |
| نوع رله | رله کنترل اصلی سنگینکار / رله صنعتی |
| وزن | 0.05 lb |
| دمای کار | -25 درجه سانتیگراد تا +60 درجه سانتیگراد |
| مصرف توان | جریان هجومی AC: تقریباً 30-45 VA؛ AC در حالت نگهداری: تقریباً 6-8 VA؛ DC در حالت نگهداری: تقریباً 3-5 W |
| ولتاژ عملیاتی نامی | تا 600 VAC / 250 VDC |
| ولتاژ عایقی نامی | 690 VAC |
| جریان حرارتی نامی | 10 A تا 16 A، بسته به انتخاب کنتاکت و محفظه |
| ظرفیت کلیدزنی AC | AC-15: 120 VAC / 6 A؛ 240 VAC / 3 A؛ 480 VAC / 1.5 A |
| ظرفیت کلیدزنی DC | DC-13: 24 VDC / 2.3 A؛ 110 VDC / 0.55 A؛ 220 VDC / 0.27 A |
| ولتاژهای سیمپیچ AC | 24 VAC، 110/120 VAC، 220/240 VAC، 480 VAC، 50/60 Hz |
| ولتاژهای سیمپیچ DC | 12 VDC، 24 VDC، 48 VDC، 110 VDC، 220 VDC |
| پیکربندی کنتاکت | واحدهای پایه 4 پل؛ نمونهها شامل 4 NO، 3 NO + 1 NC و 2 NO + 2 NC هستند |
| کنتاکتهای کمکی | بلوکهای کمکی نصبشونده از بالا با اتصال فشاری؛ قابل گسترش تا 8 پل |
| عمر مکانیکی | >= 15 میلیون عملکرد |
| عمر الکتریکی | >= 1.5 میلیون عملکرد در بار نامی |
| نوع ترمینال | ترمینالهای پیچی، با طراحی ایمن در برابر تماس انگشت مطابق IP20 |
| نحوه نصب | ریل DIN 35 میلیمتری مطابق EN 50022 یا نصب مستقیم روی پنل با پیچ |
| سرکوب اضافهولتاژ | شبکههای RC، وریستورها یا دیودهای اختیاری |
ویژگیهای رله کنترل صنعتی
700-CPM برای مدارهای کنترل گسسته از کلیدزنی کنتاکت مکانیکی استفاده میکند و از پیکربندیهای سیمپیچ AC و DC پشتیبانی میکند. آرایش ثابت کنتاکت اصلی آن را میتوان در صورت نیاز به نقاط سیگنالدهی بیشتر، با بلوکهای کنتاکت کمکی نصبشونده از بالا تکمیل کرد.
میتوان سرکوبکننده اضافهولتاژ پلاگین اختیاری را بهصورت موازی با سیمپیچ کنترل نصب کرد. شبکههای RC و وریستورها برای سیمپیچهای AC کاربرد دارند، درحالیکه سرکوب دیودی برای پیکربندیهای سازگار سیمپیچ DC بهکار میرود.
رله از نصب روی ریل DIN 35 میلیمتری یا نصب مستقیم روی تابلو پشتیبانی میکند. ترمینالهای پیچی، اتصال الکتریکی بین سیمکشی محل نصب و مدارهای کنتاکت یا بوبین رله را فراهم میکنند.
انتخاب کنتاکت، جریان حرارتی و ظرفیت سوئیچینگ قابلاعمال را تعیین میکند. بنابراین، آرایش کنتاکت انتخابشده و رده بار باید با مدار کنترل متصل مطابقت داشته باشند.
پرسشهای متداول
پرسش: آیا میتوان از 700-CPM مستقیماً با خروجیهای PLC استفاده کرد؟
پاسخ: بوبین رله میتواند با خروجی PLC ارتباط داشته باشد، مشروط بر اینکه الزامات ولتاژ و جریان بوبین انتخابشده با مدار خروجی مطابقت داشته باشد. سرکوبکننده اضافهولتاژ اختیاری میتواند گذراهای ایجادشده توسط بوبین را کاهش دهد.
پرسش: آیا پس از نصب میتوان پیکربندی کنتاکت را توسعه داد؟
پاسخ: دادههای ارائهشده پیکربندیهای پایه 4 پل را با بلوکهای کمکی ضامندار، با قابلیت توسعه تا 8 پل، مشخص میکنند.
پرسش: آیا رله برای سوئیچینگ AC و DC مناسب است؟
پاسخ: بله. دستگاه مشخصشده از گونههای بوبین AC و DC پشتیبانی میکند و طبق پیکربندی کنتاکت انتخابشده، مقادیر نامی سوئیچینگ جداگانه AC-15 و DC-13 را ارائه میدهد.
راهنمای نصب در محل
رله را روی ریل DIN سازگار 35 میلیمتری نصب کنید یا آن را مستقیماً با استفاده از آرایش نصب مشخصشده به تابلو محکم کنید.
پیش از سیمکشی، ولتاژ بوبین را بررسی کنید. گونههای بوبین AC و DC به مشخصات تغذیه متفاوتی نیاز دارند و ممکن است به قطعات سرکوبکننده متفاوتی نیاز داشته باشند.
تا حد امکان سیمکشی بوبین را از سیمکشی حساس سیگنالهای سطح پایین جدا نگه دارید. هادیهای سوئیچینگ را طوری مسیردهی کنید که کوپلینگ غیرضروری به مدارهای آنالوگ یا ارتباطی به حداقل برسد.
هرگاه به سرکوب اضافهولتاژ نیاز است، سرکوبکننده انتخابشده را مستقیماً در ترمینالهای بوبین رله نصب کنید. پیش از برقدار کردن دستگاه، مطمئن شوید نوع سرکوبکننده با مدار بوبین مطابقت دارد.
هادیها را بهطور ایمن به ترمینالهای پیچی متصل کنید و فاصلههای لازم از محفظه را که در طراحی تابلو تعیین شدهاند رعایت کنید. از مقادیر نامی ولتاژ، جریان یا رده بار مجاز کنتاکت تجاوز نکنید.
در سیستمهای کنترل دارای اتصال زمین، هادیهای اتصال زمین حفاظتی و عملکردی را مطابق طرح اتصال زمین تابلو متصل کنید. از شیلدهای سیگنال بهعنوان جایگزین هادیهای اتصال زمین حفاظتی استفاده نکنید.
پس از نصب، پیش از اتصال رله به مدار تحت کنترل، پیوستگی کنتاکت، برقدار شدن بوبین، عملکرد کنتاکت کمکی و نصب قطعه سرکوبکننده را بررسی کنید.
