مینیرله کنترل ایمنی Allen-Bradley 700-FSK3CU23-EX
$123.00
$320.00
توضیحات

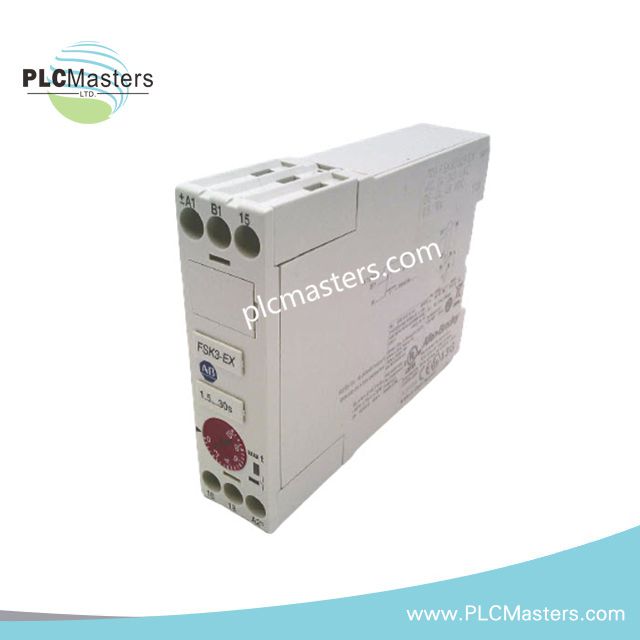

مینیریلِی کنترل ایمنی Allen-Bradley 700-FSK3CU23-EX
مینیریلِی کنترل ایمنی Allen-Bradley 700-FSK3CU23-EX (700-FSK3CU23-EX) که برای سوئیچینگ کنتاکتهای دارای اتصال مکانیکی در مدارهای ایمنی پیکربندی شده است، سوئیچینگ مستقیم الکترومکانیکی کنتاکتها را فراهم میکند. این رله از یک بوبین 24 VDC با دیود یکپارچه/سرکوبگر اضافهولتاژ استفاده میکند و دارای 3 کنتاکت NO بهعلاوه 1 کنتاکت NC است. پوشش زرد ایمنیِ دائماً متصلشده، از عملکرد دستی کنتاکتها جلوگیری میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 700-FSK3CU23-EX |
| برند | Allen-Bradley |
| سازنده | Rockwell Automation |
| سری | 700-FS |
| نوع محصول | مینیرلِی کنترل ایمنی IEC |
| وزن | 0.23 lb |
| ولتاژ بوبین | 24 VDC |
| سرکوب بوبین | دیود یکپارچه/سرکوبگر اضافهولتاژ |
| پیکربندی کنتاکت | 3 NO + 1 NC |
| نوع کنتاکت | دارای اتصال مکانیکی / با هدایت مثبت |
| استاندارد کنتاکت | IEC 60947-5-1 |
| ردهبندی محیطهای خطرناک | دارای گواهی ATEX / IECEx، نسخه «-EX» |
| پوشش محفظه | پوشش زرد ایمنیِ دائماً متصلشده |
| نحوه نصب | ریل DIN با عرض 35 mm یا نصب روی پنل |
| ترمینالها | ترمینالهای پیچی |
| حفاظت محفظه | IP20، ترمینالهای ایمن در برابر تماس انگشت |
معماری کنتاکت کنترل صنعتی Allen-Bradley
700-FSK3CU23-EX از کنتاکتهای دارای اتصال مکانیکی استفاده میکند تا روابط تعریفشده بین کنتاکتها را هنگام عملکرد رله حفظ کند. آرایش 3 NO و 1 NC حالتهای سوئیچینگ جداگانهای را برای مدارهای کنترل و پایش فراهم میکند.
بوبین 24 VDC دارای دیود و سرکوبگر اضافهولتاژ یکپارچه است؛ بنابراین سیمکشی DC باید با رعایت قطبیت انجام شود. دادههای ارائهشده وجود رابط بکپلین، فریمویر قابلبرنامهریزی یا قابلیت ارتباط شبکهای را مشخص نمیکنند.
پوشش زرد ایمنیِ دائماً متصلشده، از عملکرد دستی کنتاکتهای رله جلوگیری میکند و شناسایی فیزیکی تجهیز ایمنیمحور را فراهم میسازد. ساختار دارای ترمینال پیچی، سیمکشی متداول پنل را روی ریل DIN با عرض 35 mm یا سطح مناسب نصب روی پنل پشتیبانی میکند.
پرسشهای متداول
س: آیا 700-FSK3CU23-EX از کنتاکتهای دارای اتصال مکانیکی استفاده میکند؟
پ: بله. این رله از کنتاکتهای دارای اتصال مکانیکی و هدایت مثبت استفاده میکند که مطابق IEC 60947-5-1 مشخص شدهاند.
س: رله به چه منبع تغذیهای برای بوبین نیاز دارد؟
پ: مشخصات ارائهشده، بوبین 24 VDC با دیود و سرکوبگر اضافهولتاژ یکپارچه را نشان میدهند.
س: آیا رله رابط قابلبرنامهریزی یا شبکهای ارائه میکند؟
پ: چنین رابطی مشخص نشده است. پیکربندی ارائهشده یک رله الکترومکانیکی با ترمینالهای پیچی و سوئیچینگ مستقیم کنتاکتها است.
راهنمای نصب در محل
- پیش از سیمکشی رله در مدار کنترل، شماره کاتالوگ و ولتاژ بوبین را بررسی کنید.
- از آنجا که بوبین 24 VDC دارای دیود یکپارچه است، قطبیت DC را رعایت کنید.
- رله را روی ریل DIN سازگار با عرض 35 mm یا سطح مناسب نصب روی پنل نصب کنید.
- در صورت امکان، سیمکشی بوبین و کنتاکتها را از هادیهای جریانبالا جدا عبور دهید.
- جداسازی مناسب بین سیمکشی مرتبط با ایمنی و مدارهای دارای گذراهای سوئیچینگ را حفظ کنید.
- هادیها را در ترمینالهای پیچی بهطور ایمن محکم کنید و پس از سیمکشی، استحکام مکانیکی اتصال را بررسی کنید.
- پوشش زرد ایمنیِ دائماً متصلشده را جدا نکنید و آن را دور نزنید.
- برای نصب در محیطهای خطرناک، الزامات نصب ATEX یا IECEx قابلاعمال برای مجموعه کامل را بررسی کنید.
- الزامات محفظه، ورود کابل، اتصال زمین و جداسازی مدارها را با طبقهبندی محیط خطرناک محل تطبیق دهید.
- مقادیر دمای کاری، ابعاد، عمر الکتریکی یا مصرف توان را بدون مستندات سازنده استنباط نکنید.
