رله پایه لامپی GP مدل 700-HA32Z1 از آلن-بردلی
$123.00
$320.00
توضیحات

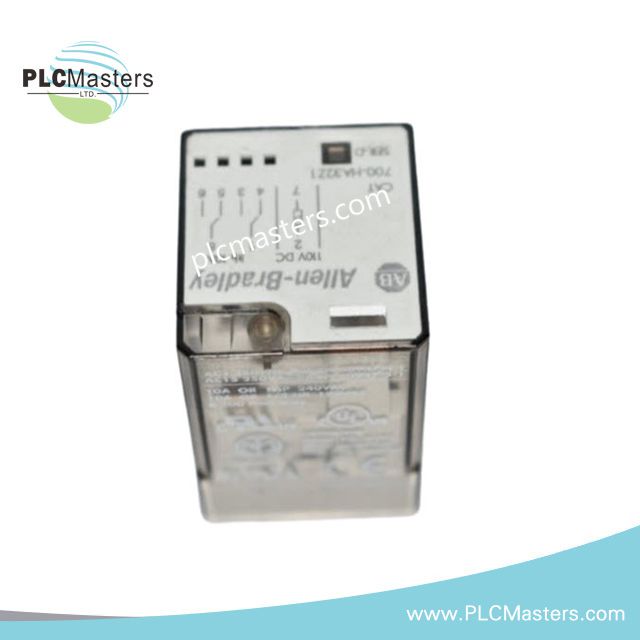

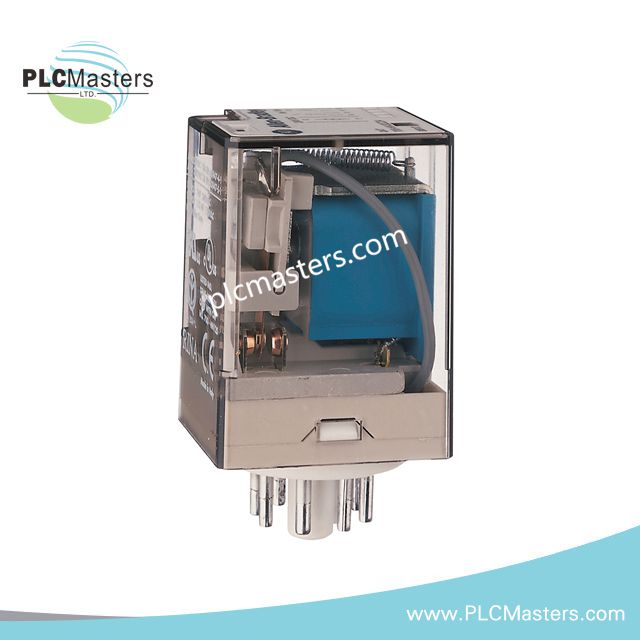

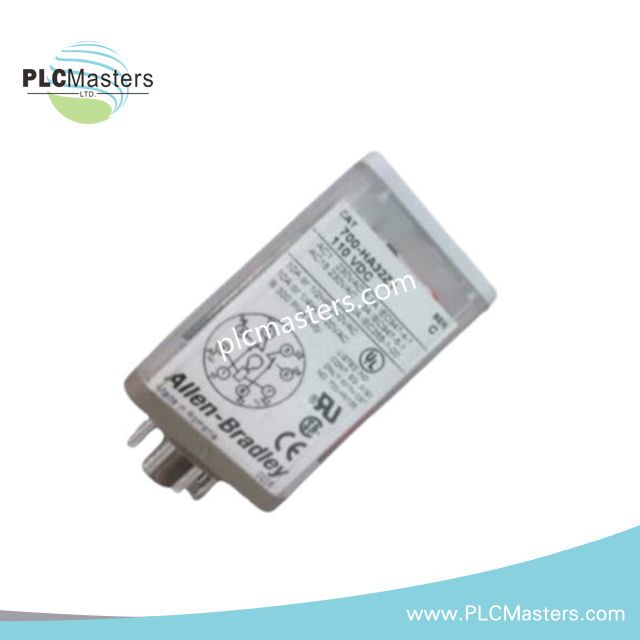

رله پایه لامپی همهمنظوره Allen-Bradley 700-HA32Z1
رله Allen-Bradley 700-HA32Z1 (رله پایه لامپی همهمنظوره 700-HA) که برای جداسازی مدار مبتنی بر رله و سوئیچینگ سیگنال پیکربندی شده است، از عملکرد کنتاکت DPDT از طریق رابط پایه لامپی قابلاتصال پشتیبانی میکند. ولتاژ سیمپیچ مشخصشده 110 VDC است و این رله دارای دو کنتاکت تبدیلی با ظرفیت نامی 10 A است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 700-HA32Z1 |
| برند | Allen-Bradley |
| سازنده | Rockwell Automation |
| سری | 700-HA |
| نوع رله | رله پایه لامپی همهمنظوره |
| پیکربندی کنتاکت | DPDT، 2 Form C |
| تعداد کنتاکتهای تبدیلی | 2 |
| ولتاژ سیمپیچ | 110 VDC |
| ظرفیت جریان کنتاکت | 10 A |
| جریان حرارتی نامی | 10 A در 240 VAC |
| جنس کنتاکت | AgNi |
| اتصال الکتریکی | اتصال قابلاتصال |
| نوع پایه | پایه لامپی، ترمینالهای سوزنی |
| درجه حفاظت | IP40 |
| عرض | 32.8 mm |
| ارتفاع | 54.1 mm |
| عمق | 36.5 mm |
| وزن | 0.20 lb |
| دمای کاری | حداقل مشخصشده: -40 deg C |
| مصرف توان | در دادههای ارائهشده مشخص نشده است |
| عمر الکتریکی | حداقل 100000 سیکل |
| عمر مکانیکی | 50000000 عملکرد، DC |
| مبدأ | ایتالیا |
| نوع تحریک | DC |
Rockwell Automation مدل 700-HA32Z1 را بهعنوان رله پایه لامپی همهمنظوره 700-HA با کنتاکتهای 10 A، پیکربندی DPDT و تحریک 110 VDC معرفی میکند.
ویژگیهای رله برای کنترل صنعتی و PLC
مدل 700-HA32Z1 از دو مجموعه کنتاکت تبدیلی برای سوئیچینگ مدارهای گسسته و کنترل واسط استفاده میکند. جنس کنتاکت AgNi از ساختار سوئیچینگ مشخصشده پشتیبانی میکند و اتصال قابلاتصال امکان نصب از طریق سوکت رله سازگار را فراهم میسازد.
سری 700-HA از ساختار رله پایه لامپی با ترمینالهای سوزنی استفاده میکند و سوکتهای سازگار 8 پین برای این سری مستند شدهاند.
برای یکپارچهسازی در تابلو کنترل، مدار سیمپیچ 110 VDC باید از نظر الکتریکی با منبع تغذیه کنترل رله سازگار باشد. ظرفیت 10 A برای شرایط کنتاکت مشخصشده اعمال میشود و نباید آن را ظرفیت بار عمومی در نظر گرفت.
سؤالات متداول
س: چه ولتاژ سیمپیچی برای مدل 700-HA32Z1 مشخص شده است؟
پ: دادههای رسمی Rockwell Automation، ولتاژ 110 VDC را بهعنوان ولتاژ نامی منبع تغذیه کنترل مشخص میکنند.
س: آیا مدل 700-HA32Z1 دارای نشانگر LED است؟
پ: در سوابق رسمی محصول، وجود نشانگر LED برای این شماره کاتالوگ دقیق، خیر اعلام شده است.
س: آیا رله همراه با سوکت عرضه میشود؟
پ: خیر. Rockwell Automation مدل 700-HA32Z1 را بدون سوکت عرضهشده فهرست میکند؛ بنابراین انتخاب سوکت باید جداگانه انجام شود.
راهنمای نصب در محل
- پیش از اعمال منبع تغذیه کنترل، شماره کاتالوگ رله و ولتاژ سیمپیچ را بررسی کنید.
- از سوکت پایه لامپی سازگار استفاده کنید و آرایش ترمینالها را با مستندات سیمکشی مربوطه تطبیق دهید.
- در صورت امکان، سیمکشی سیمپیچ را از نظر فیزیکی از هادیهای سوئیچینگ جریان بالا جدا نگه دارید.
- سیمکشی کنترل سطح پایین را از کابلهای قدرت کنتاکتور، موتور و درایو فرکانس متغیر دور نگه دارید.
- اتصال زمین حفاظتی و زمین تابلو را مطابق طرح زمینکردن محفظه و تابلو کنترل برقرار کنید.
- سیمپیچ 110 VDC را به منبع کنترل AC یا ولتاژ DC متفاوت متصل نکنید.
- پیش از برقدار کردن مدار تحت کنترل، نوع بار کنتاکت، ولتاژ، جریان و وظیفه سوئیچینگ را بررسی کنید.
- پیش از راهاندازی، اتصال قابلاتصال را از نظر جاگیری صحیح و مهار مکانیکی بررسی کنید.
- در مواردی که بار سوئیچشده میتواند گذراهای القایی ایجاد کند، سرکوبگر خارجی مناسب فراهم کنید.
- رله را در محدوده شرایط محیطی مشخصشده نگه دارید و از آلودگیهایی که میتوانند عایق یا عملکرد کنتاکت را مختل کنند جلوگیری کنید.
