رله کنترل مینیاتوری یخی Allen-Bradley 700-HC24Z24-3-4
$123.00
$320.00
توضیحات

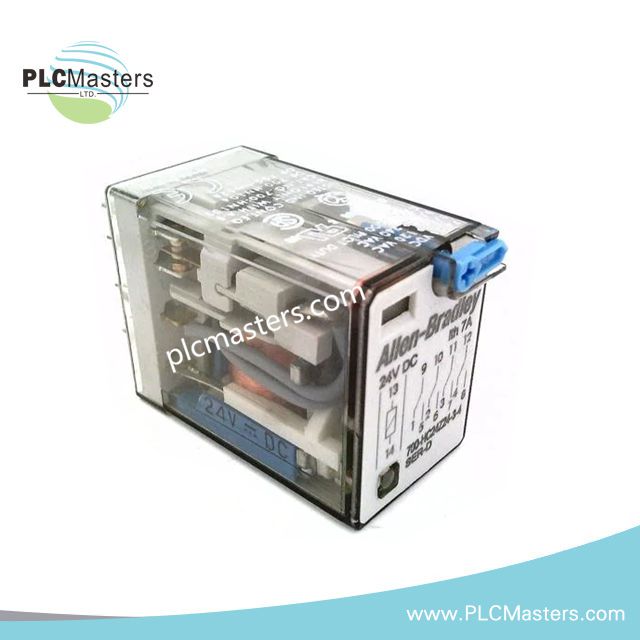

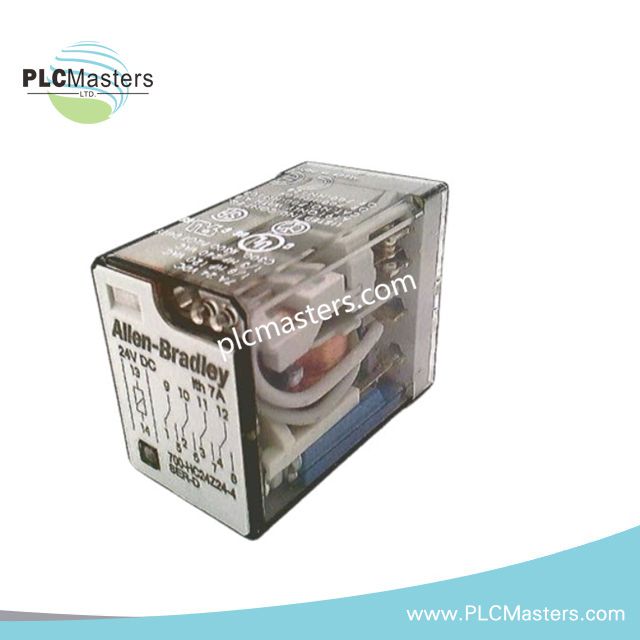

رله کنترلی مینیاتوری مکعب یخی Allen-Bradley 700-HC24Z24-3-4
رله Allen-Bradley 700-HC24Z24-3-4 (رله مینیاتوری 700-HC) که برای سوئیچکردن مدارهای قدرت و کنترل پیکربندی شده است، با بوبین 24 VDC سوئیچینگ مستقیم الکترومکانیکی مدار را فراهم میکند. این رله دارای آرایش کنتاکت 4PDT، ترمینالهای تیغهای قابلنصب بهصورت سوکتی، سرکوبگر داخلی اضافهولتاژ دیودی و کنترلهای دستی وضعیت است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 700-HC24Z24-3-4 |
| برند | Allen-Bradley / Rockwell Automation |
| سری | 700-HC |
| نوع رله | رله مینیاتوری مکعب یخی همهمنظوره |
| پیکربندی کنتاکت | 4PDT، چهار کنتاکت تبدیلی |
| تعداد پلها | 4 |
| ولتاژ بوبین | 24 VDC |
| ظرفیت کنتاکت | 10 A در 250 VAC / 30 VDC، بار مقاومتی |
| سرکوب بوبین | سرکوبگر داخلی اضافهولتاژ دیودی |
| کنترل دستی | دکمه فشاری تست |
| نمایش وضعیت | نشانگر مکانیکی پرچمدار |
| نوع ترمینال | ترمینالهای تیغهای قابلنصب بهصورت سوکتی |
| نحوه نصب | نصب روی سوکت |
| نصب سوکت | ریل DIN یا نصب پنلی از طریق سوکت سازگار |
| دمای کاری | -40 درجه سانتیگراد تا +55 درجه سانتیگراد |
سوئیچینگ الکترومکانیکی و سرکوب اضافهولتاژ
پیکربندی 700-HC چهار پل کنتاکت تبدیلی را برای سوئیچینگ مستقل مدارهای کنترل متصل فراهم میکند. بوبین 24 VDC به سرکوبگر اضافهولتاژ دیودی مجهز است که گذراهای ولتاژی ایجادشده هنگام بیبرقشدن بوبین را محدود میکند.
آرایش ترمینال تیغهای قابلنصب بهصورت سوکتی، بدنه رله را از سوکت سازگار آن جدا میکند و امکان تعویض رله را بدون سیمکشی مجدد مستقیم هادیهای میدانی فراهم میسازد. مکانیزم فشاری تست، فعالسازی دستی کنتاکت را ممکن میکند و پرچم مکانیکی وضعیت عملکرد رله را نشان میدهد.
دادههای فنی ارائهشده ظرفیت کنتاکت مقاومتی 10 A در 250 VAC یا 30 VDC را مشخص میکنند. بنابراین، پیش از اتصال مدار باید نوع واقعی بار، ولتاژ سوئیچینگ، جریان هجومی و چرخه کاری بررسی شود.
پرسشهای متداول
س: آیا میتوان رله را مستقیماً به خروجی کنترل 24 VDC متصل کرد؟
پ: بوبین رله برای عملکرد با 24 VDC مشخص شده است. پیش از اتصال، ظرفیت جریان خروجی و الزامات قطبیت را بررسی کنید، زیرا دیود داخلی سرکوبگر دارای قطبیت حساس است.
س: آیا رله از تعویض داغ پشتیبانی میکند؟
پ: دادههای ارائهشده قابلیت تعویض داغ را مشخص نمیکنند. پیش از خارجکردن یا قراردادن رله، مدار کنترل را بیبرق کنید؛ مگر اینکه سوکت و مستندات کاربرد، تعویض در حالت برقدار را صراحتاً مجاز بدانند.
س: چه آرایش نصبی برای رله مشخص شده است؟
پ: رله از ترمینالهای تیغهای قابلنصب بهصورت سوکتی و نصب روی سوکت استفاده میکند. سوکت سازگار، بسته به پیکربندی انتخابشده، میتواند امکان نصب روی ریل DIN یا پنل را فراهم کند.
راهنمای نصب در محل
- پیش از نصب، شماره کاتالوگ رله و ولتاژ بوبین را بررسی کنید.
- قطبیت 24 VDC را تأیید کنید، زیرا سرکوبگر دیودی یکپارچه به قطبیت حساس است.
- پیش از قراردادن یا خارجکردن رله، مدار کنترل مربوطه را بیبرق کنید.
- از سوکت سازگار طراحیشده برای پیکربندی رله 700-HC استفاده کنید.
- در صورت امکان، سیمکشی بوبین را از هادیهای سوئیچینگ جریانبالا جدا مسیردهی کنید.
- سیمکشی سیگنال را از منابع تداخل الکترومغناطیسی شدید دور نگه دارید.
- شیلد کابلها را مطابق معماری اتصال زمین تابلو کنترل ترمینالبندی کنید.
- بارگذاری کنتاکت را با مشخصات واقعی بار AC یا DC مطابقت دهید.
- پیش از برقدارکردن مدار خروجی، شرایط مقاومتی، القایی، خازنی و هجومی را بررسی کنید.
- اطمینان حاصل کنید سوکت نصبشده نگهداری مکانیکی موردنیاز روی ریل DIN یا پنل را فراهم میکند.
- عملکرد فشاری تست را فقط زمانی انجام دهید که فعالسازی دستی کنتاکت طبق توالی کنترل مجاز باشد.
- هنگام راهاندازی، وضعیت پرچم مکانیکی را با وضعیت فرماندادهشده رله مطابقت دهید.
- ترمینالهای تیغهای و کنتاکتهای سوکت را از نظر آلودگی، تغییرشکل یا درگیری ناقص بررسی کنید.
- پس از نصب، پیوستگی الکتریکی و عملکرد کنتاکت را تأیید کنید.
