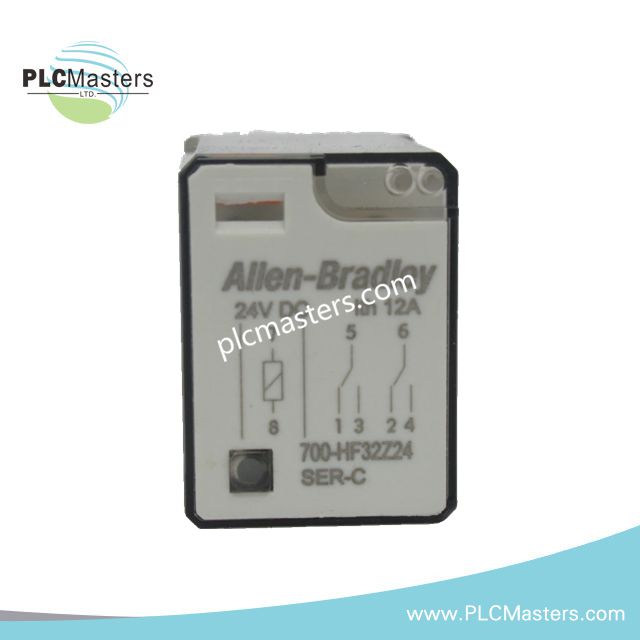

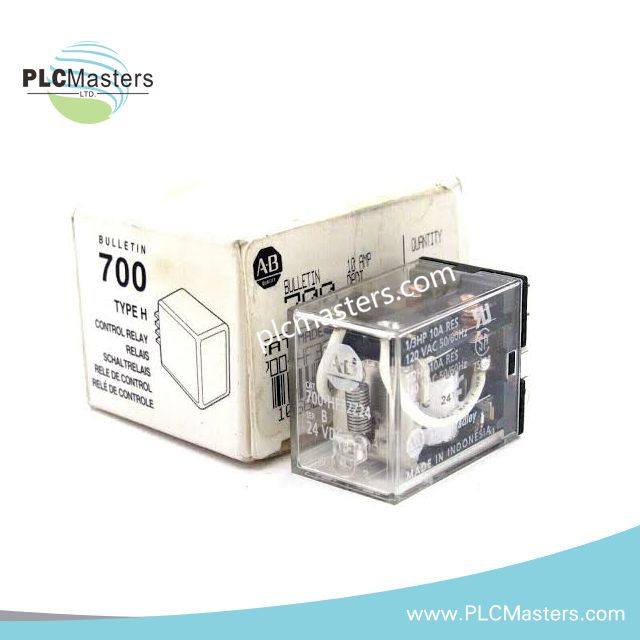

رله مینیاتوری با پایه مربعی Allen-Bradley 700-HF32Z24
رله Allen-Bradley 700-HF32Z24 (رله مینیاتوری با پایه مربعی 700-HF32Z24) که برای سوئیچینگ مدارهای کنترلی و ایزولاسیون الکتریکی در مجموعههای رله Bulletin 700-HF پیکربندی شده است، با استفاده از بوبین 24 VDC عملکرد کنتاکت DPDT را فراهم میکند. این رله دارای کنتاکتهای AgNi، پایه تیغهای 8 پین با قابلیت نصب سوکتی، نشانگر LED و نشانگر پرچم مکانیکی است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 700-HF32Z24 |
| برند | Allen-Bradley / Rockwell Automation |
| سری | Bulletin 700-HF |
| نوع محصول | رله مینیاتوری با پایه مربعی |
| دمای کاری | -40 deg C تا +70 deg C |
| آرایش کنتاکت | DPDT، 2 Form C، 2 کنتاکت تبدیلی |
| ولتاژ بوبین | 24 VDC |
| ظرفیت کنتاکت | 10 A در 250 VAC / 30 VDC، بار مقاومتی |
| جنس کنتاکت | AgNi، نقره-نیکل |
| نوع ترمینال / پایه | سوکتی 8 پین، سبک تیغهای، پایه مربعی |
| استقامت دیالکتریکی | 2,000 VAC بین بوبین و کنتاکتها |
| نشانگر وضعیت | نشانگر LED و نشانگر پرچم مکانیکی |
| سوکت سازگار | 700-HN121 یا 700-HN122 |
| محفظه | شفاف |
ویژگیهای کنتاکت و ایزولاسیون رله Allen-Bradley
رله 700-HF32Z24 دو مجموعه کنتاکت تبدیلی را برای سوئیچینگ گسسته مدارهای کنترلی فراهم میکند. بوبین 24 VDC مدار تحریک سمت کنترل را از مدار کنتاکت سوئیچشونده جدا میکند.
جنس کنتاکت AgNi ظرفیت سوئیچینگ مقاومتی مشخصشده، یعنی 10 A در 250 VAC یا 30 VDC، را پشتیبانی میکند. بااینحال، نوع بار و ویژگیهای جریان هجومی باید در محدودههای مجاز کنتاکت رله باقی بمانند.
استقامت دیالکتریکی 2,000 VAC بین بوبین و کنتاکتها اعمال میشود. بنابراین، سیمکشی باید جداسازی لازم بین هادیهای بوبین و هادیهای بار سوئیچشونده را حفظ کند.
محفظه شفاف امکان بازرسی بصری وضعیت رله را فراهم میکند. همچنین، پرچم مکانیکی مستقیماً وضعیت عملکرد رله را نشان میدهد، درحالیکه LED وضعیت الکتریکی را نمایش میدهد.
سؤالات متداول (FAQ)
س: رله 700-HF32Z24 به چه ولتاژ بوبینی نیاز دارد؟
پ: ولتاژ بوبین مشخصشده 24 VDC است.
س: این رله چه آرایش کنتاکتی دارد؟
پ: این رله دارای کنتاکتهای DPDT است که معادل دو مجموعه کنتاکت تبدیلی Form C هستند.
س: چه سوکتهایی برای این رله مشخص شدهاند؟
پ: دادههای ارائهشده، سوکتهای Allen-Bradley 700-HN121 و 700-HN122 را بهعنوان سوکتهای سازگار معرفی میکنند.
راهنمای نصب در محل
رله را با استفاده از سوکت سوکتی 8 پین مشخصشده نصب کنید و مطمئن شوید ترمینالهای سوکت با نمودار سیمکشی موردنظر مطابقت دارند.
پیش از برقدار کردن مجموعه، تأیید کنید که مدار کنترل در ترمینالهای بوبین رله، ولتاژ 24 VDC را تأمین میکند.
برای کاهش کوپلینگ الکتریکی ناخواسته، در صورت امکان سیمکشی بوبین را از هادیهای جریانبالا یا پرنویز جدا نگه دارید.
سیمکشی بار سوئیچشونده را مطابق روشهای سیمکشی قابلاعمال تابلو هدایت کنید و عایق مناسب هادی و فاصله مناسب ترمینالها را حفظ کنید.
برای کابلهای سیگنال شیلددار که در نزدیکی مجموعه رله نصب میشوند، شیلدها را مطابق طراحی اتصال زمین سیستم متصل کنید و از کنتاکتهای رله بهعنوان نقاط اتصال زمین استفاده نکنید.
بررسی کنید بار متصلشده از ظرفیت کنتاکت مقاومتی مشخصشده بیشتر نباشد. بارهایی با جریان هجومی قابلتوجه، رفتار القایی یا گذراهای سوئیچینگ به ارزیابی جداگانه نیاز دارند.
پیش از راهاندازی، نصب رله، درگیری صحیح با سوکت، پیوستگی کنتاکتها، الزامات قطبیت بوبین، عملکرد LED و حرکت پرچم مکانیکی را بررسی کنید.
