رله کنترل ایمنی Allen-Bradley 700S-CF530EJBC
$123.00
$320.00
توضیحات

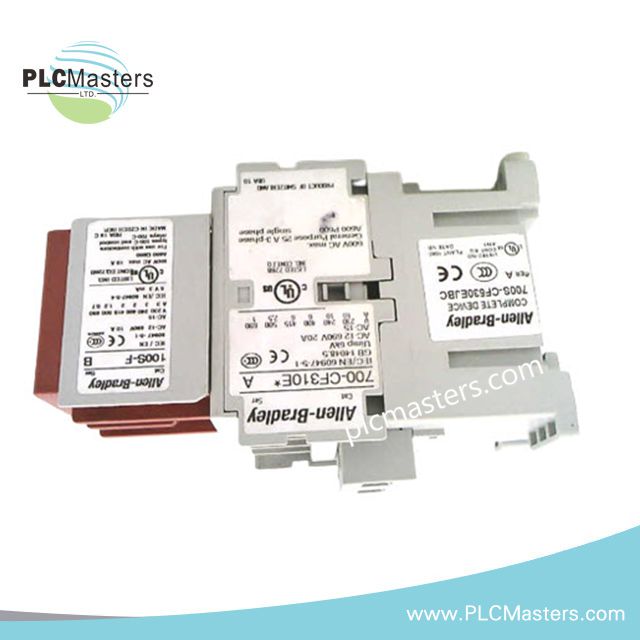

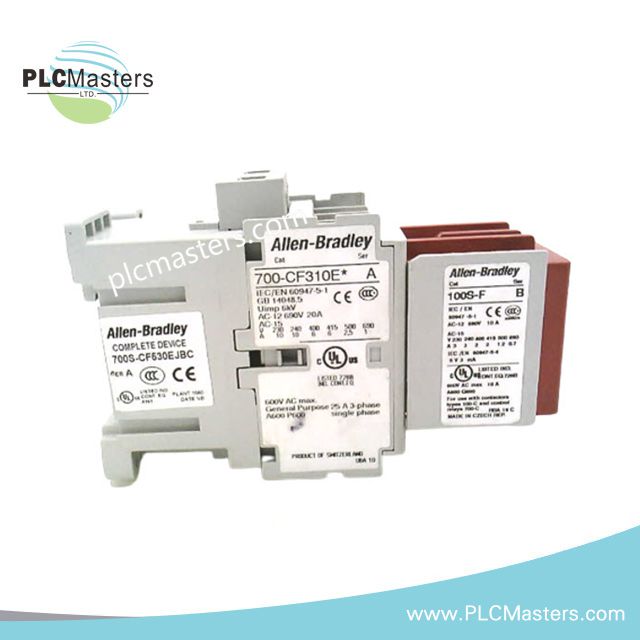

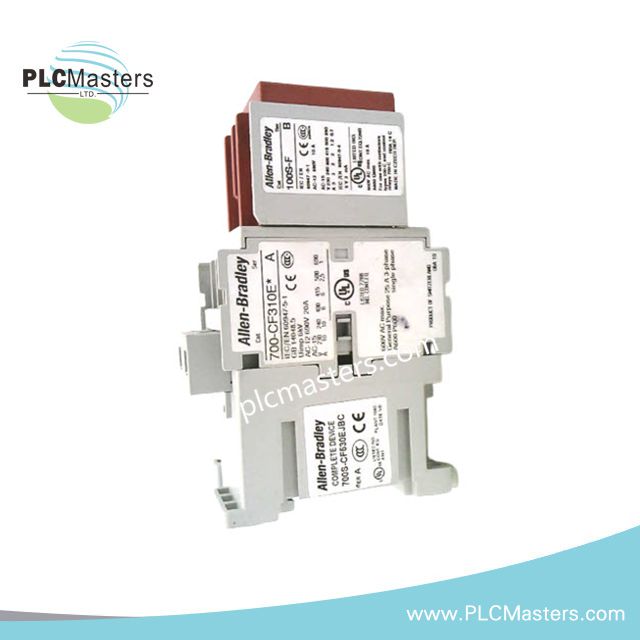

رله کنترل ایمنی Allen-Bradley 700S-CF530EJBC
رله Allen-Bradley 700S-CF530EJBC (700S-CF530EJBC، رله کنترل ایمنی) که برای سوئیچکردن مدارهای ایمنی در سیستمهای کنترل صنعتی IEC پیکربندی شده است، با کنتاکتهای هدایتشونده با نیروی مکانیکی و رابط بوبین الکترونیکی 24 VDC، اجرای مستقیم از طریق کنتاکتهای فیزیکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 700S-CF530EJBC |
| برند | Allen-Bradley / Rockwell Automation |
| مبدأ | ایالات متحده آمریکا |
| سری محصول | رلههای کنترل ایمنی Bulletin 700S-CF |
| نوع محصول | رله کنترل ایمنی |
| وزن | 0.99 پوند |
| ولتاژ بوبین | بوبین الکترونیکی 24 VDC با دیود/سرکوبگر اضافهولتاژ یکپارچه |
| پیکربندی کنتاکت | در مجموع 8 پل، 5 کنتاکت NO / 3 کنتاکت NC |
| فناوری کنتاکت | کنتاکتهای هدایتشونده با نیروی مکانیکی |
| جریان کاری نامی | 10 A AC-15 در 230 V / جریان حرارتی 20 A AC-1 |
| ولتاژ عایقی نامی | 690 V طبق IEC / 600 V طبق UL |
| بلوک کنتاکت کمکی | بلوک ایمنی نصبشده در جلوی دستگاه و متصل بهصورت دائمی |
| نوع ترمینال | ترمینالهای پیچی |
| روش نصب | نصب روی ریل DIN با عرض 35 میلیمتر یا نصب روی پنل با پیچ |
| ساختار بلوک کنتاکت | پایه شامل 3 کنتاکت NO / 1 کنتاکت NC با پیکربندی کمکی 2 کنتاکت NO / 2 کنتاکت NC |
ویژگیهای کنتاکت هدایتشونده با نیرو و مدار ایمنی
700S-CF530EJBC از کنتاکتهای دارای اتصال مکانیکی استفاده میکند تا جداسازی کنترلشده بین وضعیت کنتاکتهای نرمال باز و نرمال بسته حفظ شود. این ساختار از مدارهای پایشی که به تشخیص شرایط جوشخوردگی کنتاکت نیاز دارند پشتیبانی میکند و از بستهشدن همزمان عناصر کنتاکتی مخالف جلوگیری میکند.
این رله یک بلوک کنتاکت کمکی جلوییِ ثابت و دائمی را زیر یک پوشش محافظ قرمز یکپارچه کرده است. این مجموعه ثابت، تغییر غیرمجاز آرایش کنتاکتهای کمکی را هنگام بهرهبرداری در محل کاهش میدهد.
آرایش 8 پل کنتاکت، 5 مسیر سوئیچینگ NO و 3 مسیر سوئیچینگ NC را برای کاربردهای کنترل ایمنی فراهم میکند. ساختار دوشاخهشده کنتاکت، عملکرد سوئیچینگ الکتریکی پایدار را در مدارهای کنترل صنعتی پشتیبانی میکند.
سؤالات متداول
س: آیا 700S-CF530EJBC از تعویض گرم هنگام کار پشتیبانی میکند؟
پ: خیر. این رله یک قطعه سوئیچینگ مکانیکی است و پیش از خارجکردن یا تعویض آن باید از مدار کنترل ایزوله شود.
س: ساختار رله چه قابلیت پایش کنتاکتی را فراهم میکند؟
پ: کنتاکتهای هدایتشونده با نیروی مکانیکی به مدارهای پایش خارجی اجازه میدهند وضعیتهای غیرعادی کنتاکت را که در اثر جوشخوردگی کنتاکت یا خرابی مکانیکی ایجاد شدهاند شناسایی کنند.
س: چه روشهایی برای نصب پشتیبانی میشوند؟
پ: این رله، مطابق با الزامات نصب، از نصب روی ریل DIN با عرض 35 میلیمتر و نصب روی پنل با پیچ پشتیبانی میکند.
راهنمای نصب در محل
رله را روی ریل DIN مناسب یا سطح پنل، با پشتیبانی مکانیکی کافی، نصب کنید. پیش از سیمکشی مدار ایمنی، آرایش ترمینالها را بررسی کنید.
برای کاهش تداخل الکتریکی، مسیرهای جداگانهای برای سیمکشی کنترل ایمنی و هادیهای توان پرانرژی در نظر بگیرید. هنگام استفاده از سیمکشی شیلددار، شیلد کابلها را مطابق مشخصات اتصال زمین سیستم متصل کنید.
پیش از برقدارکردن، مطمئن شوید قطبیت منبع بوبین 24 VDC با الزامات دستگاه مطابقت دارد. هنگام راهاندازی و فعالیتهای تعمیرونگهداری برنامهریزیشده، سفتی ترمینالهای پیچی را بررسی کنید.
در اطراف مجموعه رله فضای کافی حفظ کنید تا امکان بازرسی بلوک کنتاکت، اتصالات سیمکشی و وضعیت پوشش محافظ فراهم باشد.
