برد قدرت درایو PowerFlex 7000 آلن-برادلی 81001-450-53-R
$123.00
$320.00
توضیحات

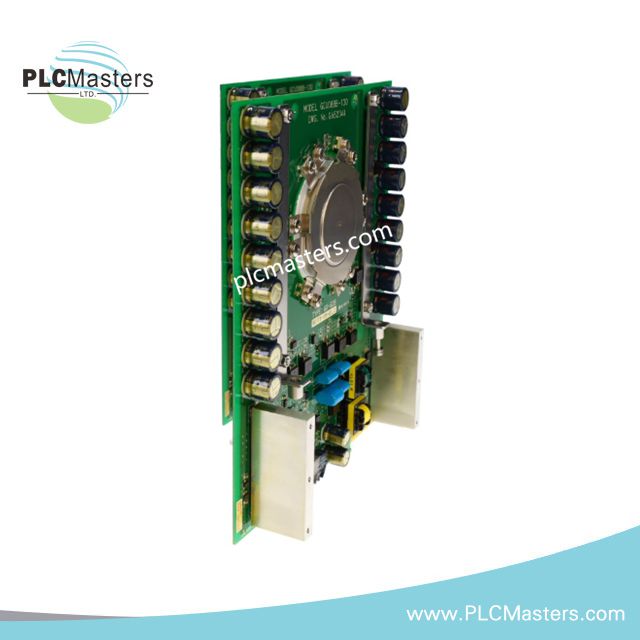

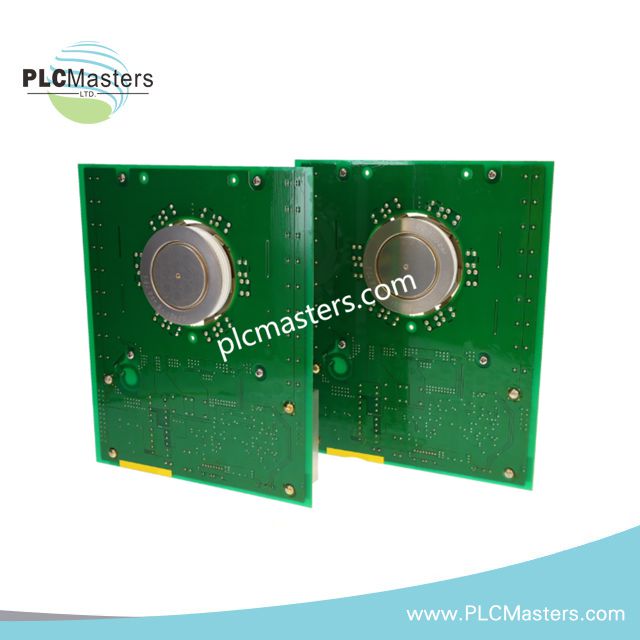

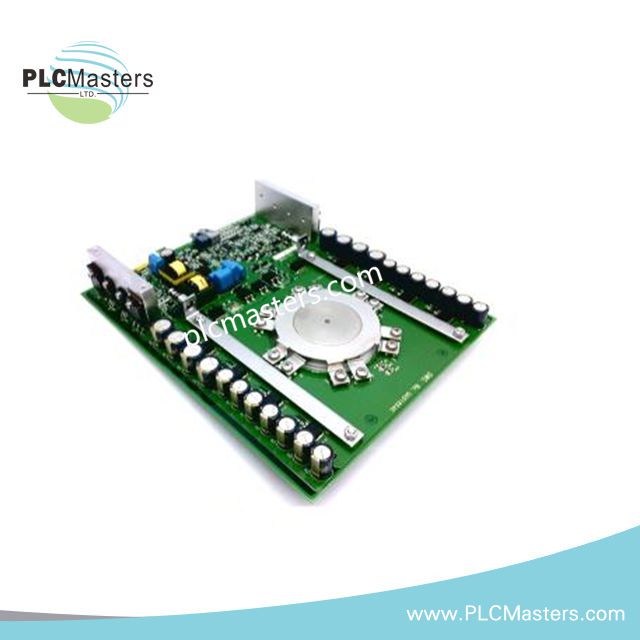

برد قدرت درایو Allen-Bradley 81001-450-53-R PowerFlex 7000
مدل Allen-Bradley 81001-450-53-R (برد قدرت درایو 81001-450-53-R) که برای سوئیچینگ داخلی توان و اجرای سیگنالهای راهانداز گیت در مجموعههای درایو PowerFlex 7000 پیکربندی شده است، کنترل مستقیم مسیر الکتریکی توان را درون شاسی میزبان فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 81001-450-53-R |
| برند | Allen-Bradley / Rockwell Automation |
| نوع محصول | بردهای قدرت درایو |
| کاربرد | مجموعههای درایو ولتاژ متوسط PowerFlex 7000 |
| وظیفه قطعه | تنظیم داخلی توان، اجرای سیگنال راهانداز گیت و سوئیچینگ جریان بالا |
| ساختار مدار | برد مدار چاپی صنعتی چندلایه با هادیهای مسی ضخیم |
| قطعات قدرت | بانکهای خازنی باس یکپارچه و رابطهای نصب نیمهرسانا |
| پیکربندی نیمهرساناهای قدرت | مجموعه منطبق از سه SGCT |
| ظرفیت جریان | 800 A |
| رده ولتاژ | ولتاژ متوسط |
| روش خنککاری | اتلاف حرارتی شاسی از طریق رابط هیتسینک مرکزی |
| الزامات محفظه | قطعهای با برد باز که باید درون محفظه محافظ درایو نصب شود |
| دمای کاری | از 0 درجه سانتیگراد تا +50 درجه سانتیگراد درون شاسی درایو میزبان |
ویژگیهای سوئیچینگ توان و رابط درایو
این برد از ساختار برد مدار چاپی با مس ضخیم استفاده میکند تا مسیرهای الکتریکی کمامپدانس برای مدارهای سوئیچینگ جریان بالا فراهم شود.
بانکهای خازنی باس یکپارچه بخشی از ساختار توزیع داخلی توان DC را در مجموعه درایو تشکیل میدهند.
ناحیه مرکزی نصب نیمهرسانا، رابط فیزیکی لازم برای پیکربندی مشخصشده SGCTهای منطبق را فراهم میکند.
همچنین، برد از یک رابط هیتسینک مرکزی برای انتقال حرارت به شاسی درایو میزبان استفاده میکند.
مشخصه 800 A پیکربندی ماژول توان ارائهشده را نشان میدهد و نباید بدون مستندات سطح درایو، بهعنوان قابلیت خروجی پیوسته تفسیر شود.
از آنجا که این قطعه دارای برد باز است، پیش از بهرهبرداری تحت برق باید درون محفظه محافظ نصب شود.
اطلاعات ارائهشده، این مجموعه را به تجهیزات درایو ولتاژ متوسط PowerFlex 7000 مرتبط میکند.
پرسشهای متداول
پرسش: آیا 81001-450-53-R یک درایو مستقل و کامل است؟
پاسخ: خیر. دادههای ارائهشده نشان میدهند که این قطعه یک برد قدرت داخلی درایو یا مجموعه ماژول قدرت است.
پرسش: چه پیکربندی نیمهرسانایی با این مجموعه مرتبط است؟
پاسخ: اطلاعات ارائهشده، مجموعه منطبق از سه SGCT مرتبط با ماژول درایو را مشخص میکند.
پرسش: آیا برد میتواند بهصورت یک مجموعه مدار در معرض محیط کار کند؟
پاسخ: خیر. این برد بهعنوان قطعهای با برد باز شناخته میشود و باید درون محفظه محافظ درایو نصب شود.
راهنمای نصب در محل
- پیش از نصب یا تعویض برد قدرت، مستندات کامل مجموعه درایو را بررسی کنید.
- پیش از نصب، شماره قطعه و پیکربندی فیزیکی برد را با مجموعه خارجشده مطابقت دهید.
- تمام منابع توان درایو را ایزوله کنید و پیش از دسترسی به شاسی، نبود ولتاژ خطرناک را بررسی کنید.
- طبق روش مشخصشده توسط سازنده درایو میزبان، اجازه دهید خازنهای داخلی تخلیه شوند.
- پیش از نصب، سطوح برد مدار چاپی، نواحی نصب نیمهرسانا، کانکتورها، رابطهای باس و سطوح تماس هیتسینک را بررسی کنید.
- از ورود ذرات رسانا، قطعات سختافزاری شل و مواد خارجی به برد مدار چاپی و ساختارهای توان ولتاژ بالا جلوگیری کنید.
- برای پشتیبانی از انتقال حرارت، رابط مکانیکی مشخصشده بین برد و هیتسینک شاسی را حفظ کنید.
- در صورت امکان طبق طراحی درایو میزبان، سیمکشی کنترل و راهانداز گیت را جدا از هادیهای جریان بالا مسیریابی کنید.
- برای سیمکشی سیگنال، طبق مستندات نصب PowerFlex 7000، اصول مناسب شیلدینگ و اتصال زمین را رعایت کنید.
- ردیفهای مسیر برد مدار چاپی، آرایش نصب نیمهرساناها، اتصالات باس یا قطعات حفاظتی را تغییر ندهید.
- پس از نصب، آزمونهای عایقی، پیوستگی، اتصال زمین و عملکردی موردنیاز سازنده درایو میزبان را انجام دهید.
- مجموعه را تنها پس از بازگرداندن صحیح تمام پوششهای محافظ، موانع و قطعات شاسی برقدار کنید.
