موتور سروو کماینرسی سری MP کینتیکس Allen-Bradley MPL-A230P-VJ72AA
$123.00
$320.00
توضیحات

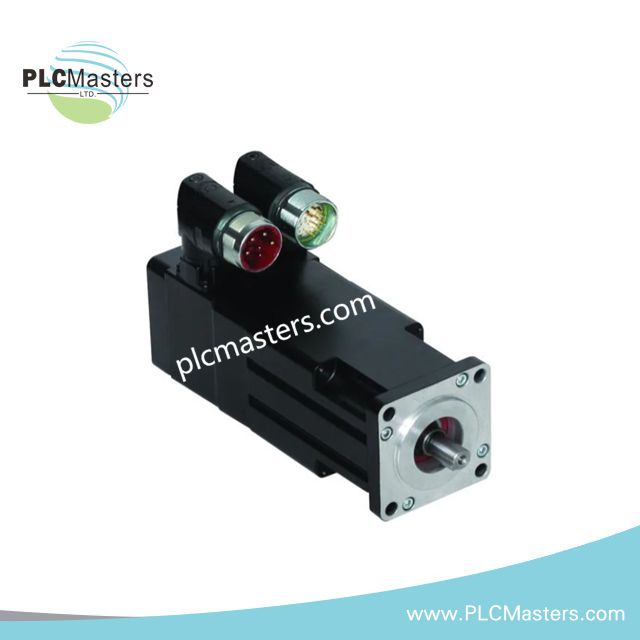

سرووموتور کماینرسی Allen-Bradley MPL-A230P-VJ72AA از سری Kinetix MP
موتور Allen-Bradley MPL-A230P-VJ72AA (MPL-A230P-VJ72AA، سرووموتور AC براشلس کماینرسی) که برای موقعیتیابی پرسرعت و کنترل حرکت پویا در سیستمهای سری Kinetix MP پیکربندی شده است، خروجی مکانیکی مستقیم را با فیدبک انکودر مطلق فراهم میکند. این موتور از طراحی رده 200 ولت AC، سرعت نامی ۵٬۰۰۰ دور بر دقیقه، شفت کلیدخور و انکودر Hiperface چنددورِ با وضوح بالا استفاده میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MPL-A230P-VJ72AA |
| برند | Allen-Bradley |
| خانواده محصول | Kinetix MP-Series |
| نوع موتور | سرووموتور AC براشلس کماینرسی |
| رده ولتاژ | رده 200 ولت AC |
| اندازه فریم | فریم با اندازه 200 |
| دایره پیچها | تقریباً ۷۵ میلیمتر / ۳ اینچ |
| طول پشته آهنربا | ۳۰؛ ۷۶٫۲ میلیمتر / ۳٫۰ اینچ |
| سرعت نامی | ۵٬۰۰۰ دور بر دقیقه |
| فیدبک | انکودر مطلق چنددورِ با وضوح بالا |
| رابط انکودر | Stegmann Hiperface |
| نوع شفت | شفت کلیدخور |
| محفظه / آببندی | آببند شفت همراه محصول؛ در صورت استفاده از آببند شفت و اتصالات کابلی مناسب، دارای درجه حفاظت IP66 |
| کانکتورها | کانکتور DIN از نوع SpeedTec، زاویهدار، با قابلیت چرخش ۱۸۰ درجه |
| ترمز نگهدارنده | بدون ترمز؛ ترمز ۲۴ ولت DC همراه محصول نیست |
| نصب | فلنج نصب متریک IEC |
| دمای کاری | ۰ تا ۴۰ درجه سانتیگراد |
| بدنه | آلومینیومی |
ویژگیهای فیدبک و مکانیکی سرووموتور Kinetix
MPL-A230P-VJ72AA از آهنرباهای خاکی کمیابِ پرانرژی در ساختار روتور کماینرسی استفاده میکند. این ساختار هنگام اجرای توالیهای موقعیتیابی فرماندادهشده، شتابگیری و کاهش سرعت سریع را امکانپذیر میکند.
انکودر مطلق چنددور، فیدبک موقعیت موتور را از طریق رابط Stegmann Hiperface فراهم میکند. برای کنترل موقعیت و سرعت در حلقهبسته، فیدبک انکودر باید بهدرستی به درایو Kinetix مربوطه متصل بماند.
شفت کلیدخور، رابط کوپلینگ مکانیکی مطمئنی برای اجزای سازگار ماشین فراهم میکند. آببند یکپارچه شفت، در صورت رعایت الزامات مشخصشده برای آببندی و اتصال کابل، از وضعیت اعلامشده محفظه IP66 پشتیبانی میکند.
کانکتور DIN از نوع SpeedTec از آرایش زاویهدار با قابلیت تنظیم چرخش ۱۸۰ درجه استفاده میکند. مسیر کابل باید بهگونهای باشد که فاصله کافی از کانکتور حفظ شود و از وارد شدن بار مکانیکی به محل اتصال موتور جلوگیری شود.
پرسشهای متداول
س: آیا MPL-A230P-VJ72AA دارای ترمز نگهدارنده است؟
پ: خیر. طبق دادههای ارائهشده، این موتور ترمز نگهدارنده ندارد و ترمز ۲۴ ولت DC نیز همراه آن نیست.
س: چه تجهیز فیدبکی روی این سرووموتور نصب شده است؟
پ: این موتور از انکودر مطلق چنددورِ با وضوح بالا و فیدبک Stegmann Hiperface استفاده میکند.
س: محدوده دمای کاری مشخصشده چیست؟
پ: مشخصات ارائهشده، دمای ۰ تا ۴۰ درجه سانتیگراد را اعلام میکند.
راهنمای نصب در محل
موتور را با استفاده از فلنج نصب متریک IEC مشخصشده نصب کنید و پیش از کوپل کردن شفت، همراستایی مکانیکی را بررسی کنید.
از کوپلینگهای کلیدخور سازگار استفاده کنید و همراستایی صحیح شفت را حفظ کنید تا از وارد شدن بار شعاعی یا محوری بیش از الزامات طراحی ماشین جلوگیری شود.
کانکتور DIN از نوع SpeedTec را محکم متصل کنید و در صورت امکان، کابلهای موتور و فیدبک را جدا از هادیهای سوئیچینگ با جریان بالا مسیردهی کنید.
شیلد کابل و اتصال زمین را مطابق مستندات نصب درایو Kinetix و طرح اتصال زمین مربوط به ماشین حفظ کنید.
برای ایجاد وضعیت اعلامشده IP66، تنها به آببند شفت اتکا نکنید. پیش از راهاندازی، درگیری کانکتور، آببندی کابل و رابطهای محفظه را بررسی کنید.
پیش از فعالسازی محور سروو، سیمکشی فیدبک انکودر را تأیید کنید. اتصال نادرست فیدبک میتواند باعث خطاهای کنترل موقعیت یا واکنش ناخواسته موتور شود.
بررسی کنید که محیط کاری موتور در محدوده ۰ تا ۴۰ درجه سانتیگراد باقی بماند و برای دفع حرارت در اطراف بدنه آلومینیومی، فضای کافی فراهم کنید.
