ماژول ارتباط سریال عمومی Allen-Bradley مدل MVI56E-GSC
$123.00
$320.00
توضیحات

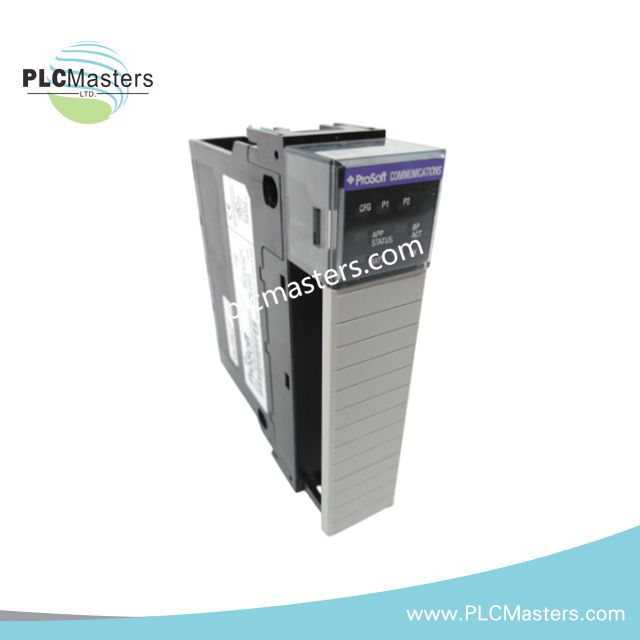

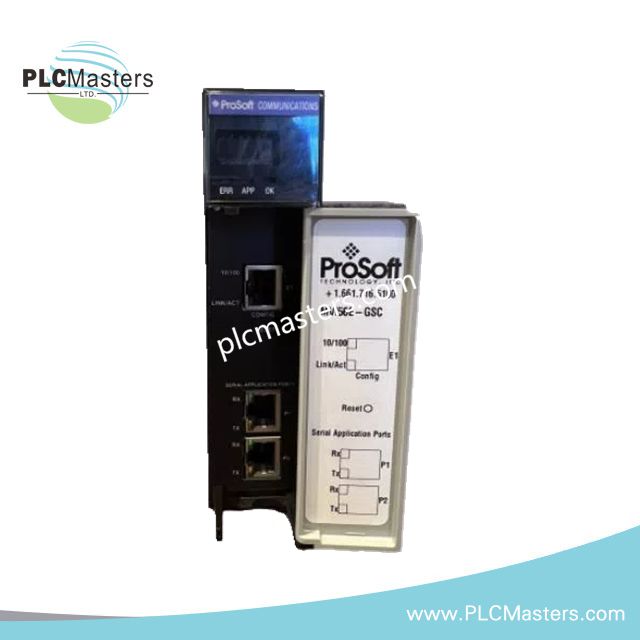

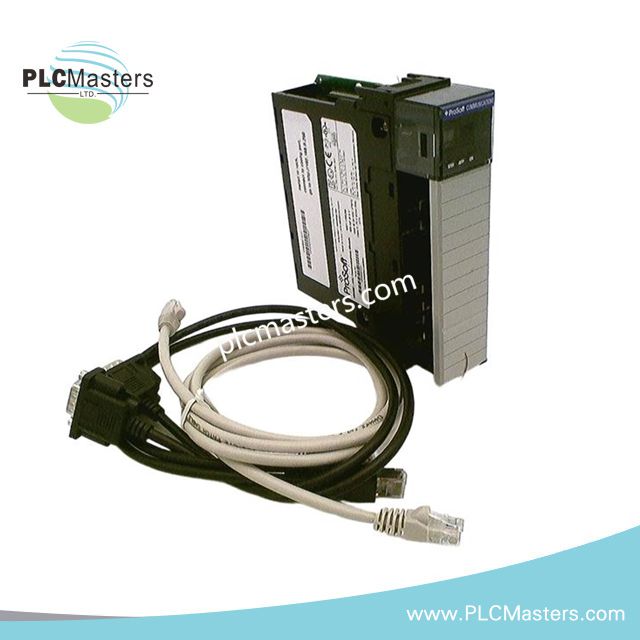

ماژول ارتباط سریال عمومی Allen-Bradley MVI56E-GSC
Allen-Bradley MVI56E-GSC (MVI56E-GSC، ماژول ارتباط سریال عمومی) که برای ارتباط سریال ASCII عمومی در سیستمهای ControlLogix پیکربندی شده است، دو رابط سریال قابلپیکربندی برای پروتکلهای سفارشی ارائه میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MVI56E-GSC |
| برند | Allen-Bradley |
| تولیدکننده | ProSoft Technology |
| نوع محصول | ماژول ارتباط سریال عمومی ASCII |
| پلتفرم سیستم | Allen-Bradley ControlLogix |
| قالب ماژول | ماژول تکاسلاتی داخل شاسی |
| درگاههای سریال | ۲ درگاه سریال RJ45 |
| رابط سریال | RS-232، RS-422، RS-485 |
| پیکربندی سریال | قابلانتخاب با جامپر |
| نرخ بود | ۱۱۰ بیتبرثانیه تا ۱۱۵٫۲ کیلوبیتبرثانیه |
| رابط پیکربندی | ۱ درگاه اترنت RJ45 با سرعت ۱۰/۱۰۰ مگابیتبرثانیه |
| جریان بکپلین | ۸۰۰ میلیآمپر در ۵٫۱ VDC؛ ۳ میلیآمپر در ۲۴ VDC |
| دمای کاری | ۰ درجه سانتیگراد تا ۶۰ درجه سانتیگراد |
| دمای نگهداری | ۴۰- درجه سانتیگراد تا ۸۵ درجه سانتیگراد |
| رطوبت نسبی | ۵٪ تا ۹۵٪، بدون میعان |
| وزن | ۰٫۲۲ پوند |
| ابعاد | در دادههای ارائهشده مشخص نشده است |
| مصرف برق | ۸۰۰ میلیآمپر در ۵٫۱ VDC؛ ۳ میلیآمپر در ۲۴ VDC |
| بافر داده | بافرهای داخلی ارسال و دریافت |
| نشانگرهای LED | وضعیت باتری، وضعیت برنامه، وضعیت ماژول، ارسال/دریافت سریال، پیوند/سرعت اترنت |
| رک محلی یا راهدور | پشتیبانی میشود |
| انتقال تصویر I/O | از انتقال بلوکی دادههای تصویر I/O با حجم زیاد پشتیبانی میکند |
پروتکل سریال و عملکرد بکپلین ControlLogix
MVI56E-GSC پردازش نویسههای سریال را از محیط اجرای پردازنده ControlLogix جدا میکند. هر درگاه سریال از طریق انتخاب سختافزاری، عملکرد RS-232، RS-422 یا RS-485 را پشتیبانی میکند.
ماژول دادههای سریال را با استفاده از دادههای تصویر I/O پیکربندیشده، از طریق بکپلین ControlLogix منتقل میکند. بافرهای داخلی ارسال و دریافت، بستههای داده سریال بزرگتر را بدون نیاز به پردازش سطح نویسه در منطق نردبانی مدیریت میکنند.
رابط اترنت داخلی ۱۰/۱۰۰ مگابیتبرثانیه، قابلیتهای پیکربندی مبتنی بر رایانه، دسترسی تشخیصی و بهروزرسانی میانافزار را فراهم میکند. عملکردهای ارتباط سریال و پیکربندی اترنت از نظر فیزیکی توسط رابطهای مربوطه از یکدیگر جدا هستند.
سؤالات متداول (FAQ)
س: MVI56E-GSC چند رابط سریال ارائه میدهد؟
پ: این ماژول دو درگاه سریال RJ45 ارائه میدهد که هر درگاه را میتوان برای عملکرد RS-232، RS-422 یا RS-485 پیکربندی کرد.
س: MVI56E-GSC به چه جریان بکپلینی نیاز دارد؟
پ: مشخصات ارائهشده، ۸۰۰ میلیآمپر در ۵٫۱ VDC و ۳ میلیآمپر در ۲۴ VDC را اعلام میکنند.
س: آیا این ماژول میتواند با تجهیزات ASCII سفارشی ارتباط برقرار کند؟
پ: بله. MVI56E-GSC برای ارتباط عمومی ASCII و پروتکلهای سریال سفارشی در سیستمهای ControlLogix طراحی شده است.
راهنمای نصب در محل
MVI56E-GSC را طبق روش نصب مربوط به شاسی، در یک اسلات سازگار از شاسی ControlLogix نصب کنید.
پیش از اتصال تجهیزات خارجی، رابط سریال پیکربندیشده را بررسی کنید. سیمکشی RS-232، RS-422 و RS-485 از نظر مرجع الکتریکی و الزامات هادی با یکدیگر تفاوت دارند.
کابلهای ارتباط سریال را از کابلهای موتور با جریان بالا، کنتاکتورها و هادیهای برق سوئیچینگ جداگانه عبور دهید. در صورت امکان، از عبور موازی در کنار هادیهای پرنویز خودداری کنید.
برای کابلهای سریال شیلددار، شیلد را مطابق معماری اتصال زمین تجهیزات و استانداردهای مربوط به محل نصب پایانهبندی کنید. از ایجاد حلقههای زمین ناخواسته از طریق چند نقطه پایانهبندی شیلد جلوگیری کنید.
پیش از برقدار کردن مدار، الزامات قطبیت، پایانهبندی و مرجع سیگنال RS-485 را بر اساس مستندات دستگاه متصل بررسی کنید. سیمکشی RS-232 را با اتصالات تفاضلی RS-422 یا RS-485 جابهجا نکنید.
پیش از نصب، اطمینان حاصل کنید که شاسی ControlLogix میتواند جریان بکپلین مشخصشده ماژول را تأمین کند. برای عملیات سرویس، فاصله مناسب و دسترسی به کانکتورها را حفظ کنید.
از درگاه پیکربندی اترنت فقط از طریق شبکه پیکربندی موردنظر استفاده کنید. پیش از انجام پیکربندی یا تعمیر و نگهداری میانافزار، آدرسدهی شبکه و سازگاری میانافزار را بررسی کنید.
