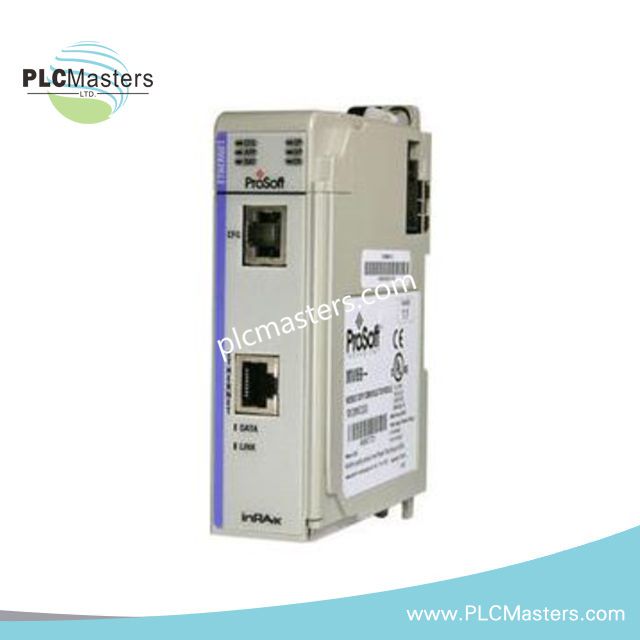

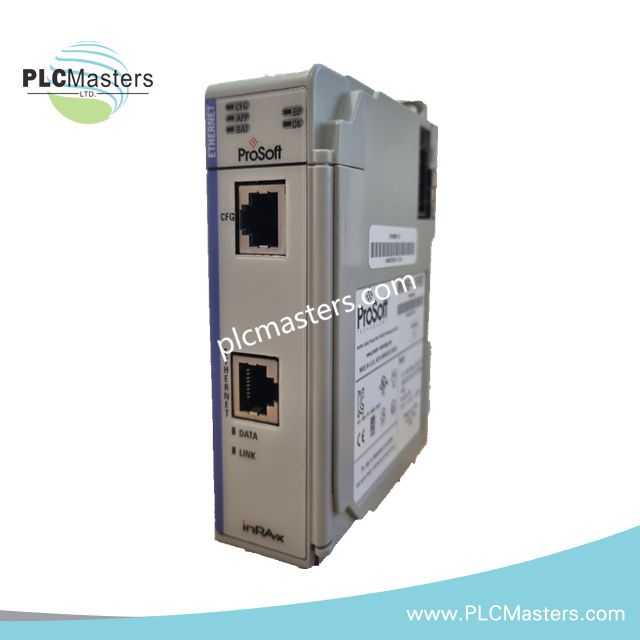

ماژول ارتباطی مستر CompactLogix مدل Allen-Bradley MVI69-DFNT
$123.00
$320.00
توضیحات
ماژول Allen-Bradley MVI69-DFNT (MVI69-DFNT ماژول ارتباطی Master) که برای تبادل داده پرسرعت کلاینت/سرور EtherNet/IP در پلتفرمهای 1769 CompactLogix پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند. این ماژول پلی اختصاصی بین بکپلینهای CompactLogix و دستگاههای EtherNet/IP ایجاد میکند، در ولتاژ 5 VDC جریان 800 mA میکشد و یک اسلات از رک 1769 را اشغال میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MVI69-DFNT |
| برند | Allen-Bradley |
| مبدأ | USA |
| وزن | 1.36 kg |
| دمای عملیاتی | 0 deg C تا 60 deg C |
| دمای نگهداری | -40 deg C تا 85 deg C |
| مصرف برق | 800 mA در 5 VDC (4.0 W) |
| سازگاری با بکپلین | بکپلین 1769 CompactLogix (یک اسلات) |
| محدوده فاصله منبع تغذیه | فاصله 2 اسلات |
| سازگاری پردازنده | CompactLogix (L20, L2x, L30, L31, L32, L35, L3x, L43, L45) و MicroLogix 1500 LRP |
| درگاه اترنت | 1x 10/100 Base-T، کانکتور RJ45 |
| ولتاژ ایزولاسیون | 1500 V RMS |
| رطوبت نسبی | 5 تا 95٪ (بدون میعان) |
| ارتفاع نصب | 1000 m |
| نشانگرهای LED | برق، وضعیت ماژول، کاربرد، درگاه CFG، اترنت، خطا |
سرعت و قطعیّت ارتباط گذرگاه بکپلین
این ماژول با استفاده از درایورهای بهینهشده سرعت ارتباط گذرگاه بکپلین، مستقیماً با بکپلین 1769 ارتباط برقرار میکند تا انتقالهای بلوکی خواندن/نوشتن قطعی را تضمین کند. ماژول با مسیریابی توان صریح گذرگاه 5 VDC کار میکند و برای جلوگیری از افت ولتاژ در بارهای اوج 800 mA، رعایت دقیق محدودیت فاصله 2 اسلاتی منبع تغذیه ضروری است. سازگاری فلش میانافزار با RSLogix 5000 نسخه 16.03 یا بالاتر، نگاشت همزمان جدول دادههای I/O را تضمین کرده و از سرریز بافر هنگام مسیریابی بستههای پرتراکم در شبکههای EtherNet/IP جلوگیری میکند.
سؤالات متداول
پرسش: حداکثر محدوده فاصله منبع تغذیه برای MVI69-DFNT روی گذرگاه 1769 چقدر است؟
پاسخ: این ماژول دارای محدوده فاصله منبع تغذیه دقیقاً 2 اسلات است. برای تضمین پایداری مناسب ولتاژ 5 VDC در شرایط بارگذاری کامل 800 mA بکپلین، باید در فاصله حداکثر 2 اسلاتی از منبع تغذیه 1769 نصب شود.
پرسش: آیا MVI69-DFNT به سیمکشی برق خارجی نیاز دارد یا برق از طریق بکپلین تأمین میشود؟
پاسخ: تمام توان عملیاتی (800 mA در 5 VDC) مستقیماً از بکپلین 1769 CompactLogix دریافت میشود. برای عملکرد پایه ماژول، به اتصالات برق خارجی 24 VDC نیازی نیست.
پرسش: برای پشتیبانی از کنترلرهای L43 و L45 چه نیازمندیهایی برای میانافزار و نرمافزار وجود دارد؟
پاسخ: سازگاری با پردازندههای CompactLogix L43 و L45 مستلزم RSLogix 5000 نسخه 16.03 یا بالاتر است تا پیامرسانی استاندارد اسمبلی بکپلین 1769 و انتقال بلوکهای داده برقرار شود.
راهنمای نصب میدانی
- نصب روی بکپلین: پیش از نصب یا خارج کردن ماژول، برق سیستم را قطع کنید. اهرم قفل ماژول را همراستا کرده، ماژول را روی ریل DIN بلغزانید و کانکتورهای گذرگاه 1769 را محکم به یکدیگر متصل کنید. ضامن ریل DIN را محکم کنید.
- رعایت فاصله برق: ماژول را در محدوده حداکثر 2 محل اسلاتی از منبع تغذیه سیستم (برای مثال 1769-PA2، 1769-PB2، 1769-PA4) قرار دهید تا از کمبود ولتاژ در خط گذرگاه 5 VDC جلوگیری شود.
- کابلکشی اترنت و اتصال زمین: کابلهای زوجتابیده صنعتی شیلددار (STP) از نوع CAT5e یا CAT6 را از طریق درگاه RJ45 جلویی متصل کنید. برای حفظ یکپارچگی ایزولاسیون گالوانیکی 1500 V RMS، از اتصال زمین مناسب سیم تخلیه در پنل اتصال اطمینان حاصل کنید.
- فاصله و مدیریت حرارتی: برای خنکسازی با همرفت طبیعی درون محفظه، حداقل فاصله 50 mm (2 اینچ) را در بالا و پایین شاسی ماژول حفظ کنید.
