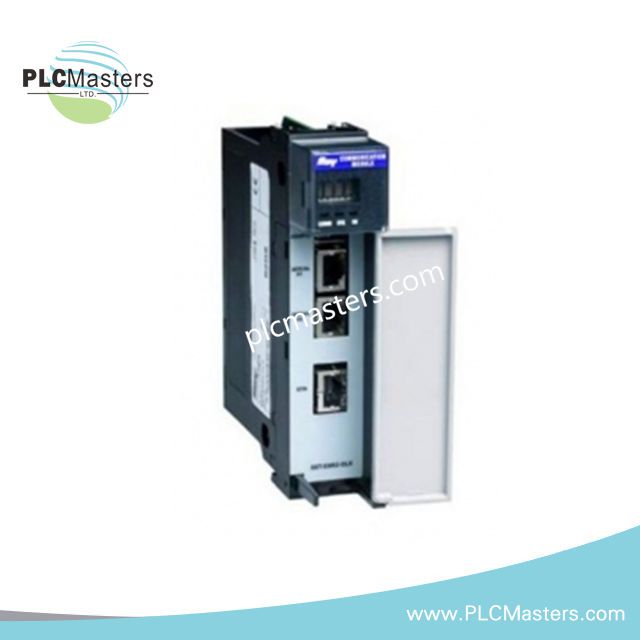

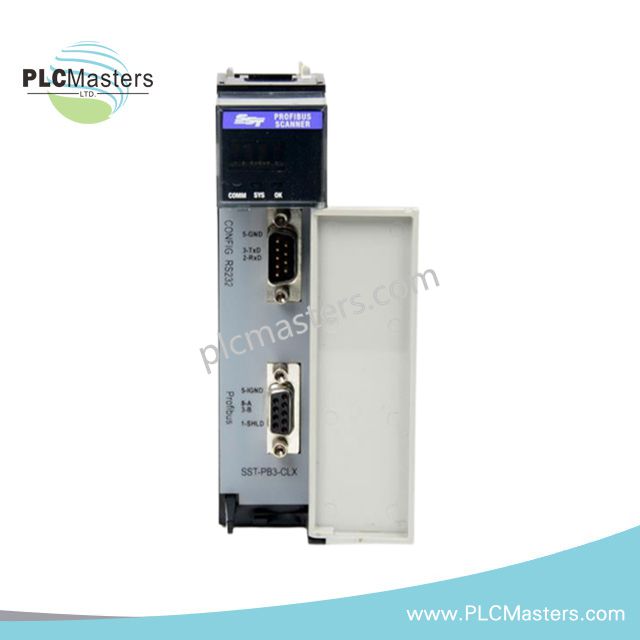

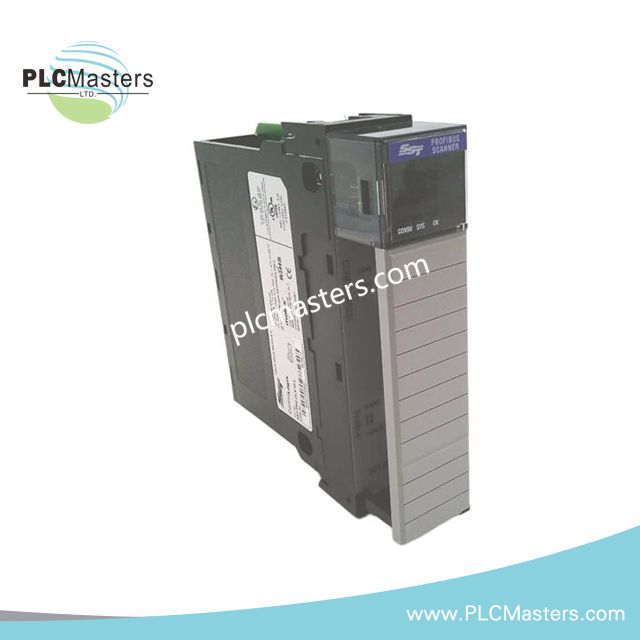

ماژول ارتباطی PROFIBUS مدل Allen-Bradley SST-PB3-CLX-RLL
$123.00
$320.00
توضیحات
ماژول ارتباطی PROFIBUS Allen-Bradley SST-PB3-CLX-RLL
ماژول Allen-Bradley SST-PB3-CLX-RLL (SST-PB3-CLX-RLL، ماژول ارتباطی PROFIBUS) که برای ارتباط بهصورت اسلیو PROFIBUS DPV0 در سیستمهای ControlLogix پیکربندی شده است، از طریق یک اتصال D-Sub نهپین، رابط شبکه تککاناله فراهم میکند. این ماژول از حداکثر ۱۲۵ اسلیو PROFIBUS DP و ۲۵۶ ماژول I/O پشتیبانی میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | SST-PB3-CLX-RLL |
| برند | Allen-Bradley |
| نوع ماژول | ماژول ارتباطی PROFIBUS |
| سریهای سازگار | 1756 ControlLogix؛ Honeywell PlantScape |
| عملکرد PROFIBUS | اسلیو DPV0 |
| تعداد کانالها | ۱ |
| تعداد پورتها | ۱ |
| اتصال شبکه | D-Sub مادگی PROFIBUS، ۹ پین |
| حداکثر تعداد ماژول در هر رک | ۸ |
| محل نصب ماژول | هر اسلات |
| عرض اسلات | یک اسلات |
| حداکثر اسلیوهای PROFIBUS DP | ۱۲۵ |
| ماژولهای I/O پشتیبانیشده | حداکثر ۲۵۶ |
| داده ورودی | ۱۲۲ کلمه |
| سرعت انتقال | ۹۶۰۰، ۱۹۲۰۰، ۳۱٫۲۵k، ۴۵٫۴۵k، ۹۳٫۷۵k، ۱۸۷٫۵k، ۵۰۰k، ۱٫۵M، ۳M، ۶M، ۱۲Mbaud |
| جریان بکپلین | ۸۵۰ mA در ۵ VDC؛ ۱٫۷۵ mA در ۲۴ VDC |
| پورتهای تعبیهشده | یک کانکتور سابD نهپین |
| وزن | ۰٫۴۴ پوند |
ویژگیهای رابط ControlLogix PROFIBUS DPV0
SST-PB3-CLX-RLL یک کانال اسلیو PROFIBUS DPV0 را از طریق کانکتور شبکه D-Sub مادگی نهپین فراهم میکند. این رابط از نرخهای انتقال ۹۶۰۰ baud تا ۱۲ Mbaud پشتیبانی میکند و نرخهای استاندارد ارتباطی PROFIBUS فهرستشده را پوشش میدهد.
این ماژول یک اسلات ControlLogix را اشغال میکند و میتوان آن را در هر موقعیت اسلات موجود نصب کرد. طبق مشخصات ارائهشده، حداکثر هشت ماژول را میتوان در یک رک نصب کرد.
ظرفیت داده ورودی ۱۲۲ کلمه تعیین شده است، در حالی که تعداد ماژولهای I/O پشتیبانیشده به ۲۵۶ ماژول میرسد. بنابراین، پیکربندی سیستم باید تخصیص دادههای فرایندی PROFIBUS و بارگذاری بکپلین ControlLogix را همزمان در نظر بگیرد.
جریان مشخصشده بکپلین، ۸۵۰ mA در ۵ VDC و ۱٫۷۵ mA در ۲۴ VDC است. هنگام محاسبه بار منبع تغذیه ControlLogix باید این مقادیر را لحاظ کرد.
پرسشهای متداول (FAQ)
پرسش: SST-PB3-CLX-RLL از چه حالت عملیاتی PROFIBUS پشتیبانی میکند؟
پاسخ: مشخصات ارائهشده، این ماژول را بهعنوان رابط اسلیو PROFIBUS DPV0 معرفی میکند.
پرسش: برای اتصال به شبکه PROFIBUS چه کانکتوری ارائه شده است؟
پاسخ: این ماژول یک کانکتور D-Sub مادگی PROFIBUS با ۹ پین ارائه میکند.
پرسش: آیا میتوان ماژول را در هر اسلات ControlLogix نصب کرد؟
پاسخ: بله، طبق مشخصات ارائهشده، محل نصب ماژول هر اسلات است و عرض آن یک اسلات را اشغال میکند.
راهنمای نصب در محل
ماژول را فقط در یک رک ControlLogix سازگار با ظرفیت کافی جریان بکپلین نصب کنید. پیش از برقدار کردن گروه ماژولهای پیکربندیشده، توان موجود رک را بررسی کنید.
کابل PROFIBUS را با استفاده از روشهای سیمکشی مناسب شبکههای PROFIBUS به رابط D-Sub نهپین متصل کنید. بین سیمکشی ارتباطی و هادیهای ولتاژ یا جریان بالا فاصله فیزیکی مناسبی حفظ کنید.
از کانکتور PROFIBUS مشخصشده استفاده کنید و پیوستگی صحیح شیلد کابل را در سراسر سگمنت ارتباطی حفظ کنید. از عبور موازی کابلهای PROFIBUS با فیدرهای موتور، هادیهای سوئیچینگ یا سایر مدارهای پرنویز خودداری کنید.
توپولوژی شبکه PROFIBUS و الزامات ترمینیشن مربوط به سگمنت متصل را رعایت کنید. بدون تأیید موقعیت الکتریکی دستگاه در سگمنت باس، تنظیمات ترمینیشن را تغییر ندهید.
پیش از راهاندازی، نرخ baud پیکربندیشده، پارامترهای اسلیو DPV0، تخصیص دادههای فرایندی و پیکربندی رک ControlLogix را بررسی کنید. اطمینان حاصل کنید که اندازه داده ورودی پیکربندیشده از ظرفیت مشخصشده ۱۲۲ کلمه بیشتر نباشد.
برای تعمیر و نگهداری، پیش از خارج کردن یا نصب ماژول، برق را ایزوله کنید؛ مگر اینکه پیکربندی نصبشده ControlLogix و رویههای مربوطه، کار با ماژولِ برقدار را صراحتاً مجاز بدانند. پس از تعمیر و نگهداری، محکم بودن کانکتور و شیلد کابل را بررسی کنید.
