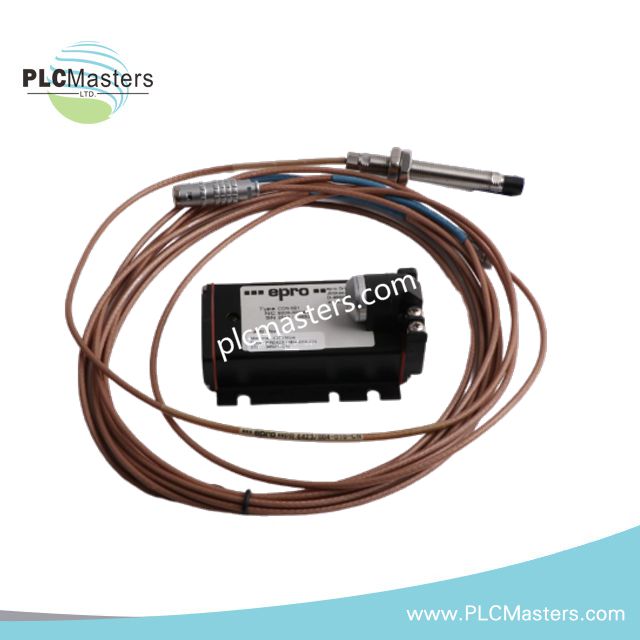

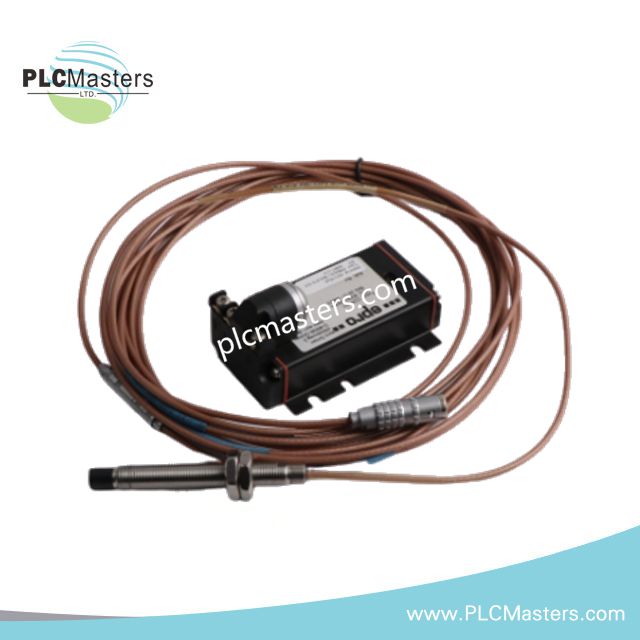

سیستم پروب نزدیکی جریان گردابی Epro CON021+PR6423/002-100-CN

توضیحات محصول

زنجیره اندازه‌گیری  PR6423/002-100-CN + CON021 توسط Emerson Epro برای پایش دقیق و بدون تماس دینامیک شفت در تجهیزات چرخشی حیاتی طراحی شده است. این راه‌حل یکپارچه، پروب جریان گردابی را با درایور سیگنال اختصاصی ترکیب می‌کند تا سیگنال‌های جابجایی و ارتعاش قابل اعتماد برای سیستم‌های حفاظت و پایش وضعیت فراهم کند.

پروب فاصله تا سطح هادی شفت را حس می‌کند، در حالی که درایور این سیگنال را به خروجی آنالوگ پایدار تبدیل می‌کند که برای پلتفرم‌های کنترل و پایش صنعتی مناسب است.

نمای کلی سیستم

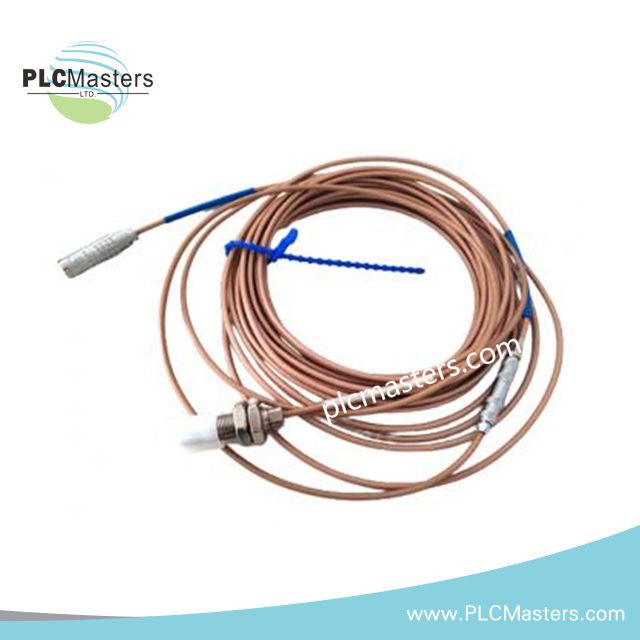

پروب نزدیکی PR6423/002-100-CN
 PR6423/002-100-CN یک سنسور جریان گردابی ۸ میلی‌متری است که برای دوام در محیط‌های سخت طراحی شده است. پیکربندی CN نسخه‌ای منطقه‌ای با کانکتور و استانداردهای تطابق مشخص است.

عملکردهای معمول اندازه‌گیری شامل:

• تشخیص ارتعاش شعاعی شفت

• اندازه‌گیری جابجایی محوری

• ردیابی موقعیت روتور

• نظارت بر ولتاژ فاصله

پسوند هندسه پروب، طول کابل یکپارچه و جفت‌سازی کالیبراسیون را مشخص می‌کند.

تقویت‌کننده سیگنال CON021
ماژول CON021 انرژی تحریک را به پروب می‌رساند و سیگنال بازگشتی را به خروجی ولتاژ خطی تبدیل می‌کند. این ماژول دقت، پایداری و سازگاری سیگنال را با سیستم‌های استاندارد پایش ارتعاش تضمین می‌کند.

مشخصات فنی

پروب PR6423/002-100-CN

• اصل سنسور: جریان گردابی، بدون تماس

• قطر نوک: ۸ میلی‌متر

• دامنه اندازه‌گیری: ±۱.۰ میلی‌متر تا ±۲.۰ میلی‌متر (بسته به کالیبراسیون درایور)

• حساسیت: ۸ میلی‌ولت بر میکرومتر (سیستم کالیبره شده با CON021)

• پهنای باند فرکانسی: تا ۱۰ کیلوهرتز

• خطای خطی بودن: ≤ ±۱٪ کل دامنه

• رزولوشن: < ۱ میکرومتر

• دامنه دمای کاری: –۳۵ درجه سانتی‌گراد تا +۱۸۰ درجه سانتی‌گراد

• کلاس حفاظت: حداقل IP65

• بدنه: ساختار فولاد ضد زنگ

• پیکربندی کابل: کابل کواکسیال یکپارچه (معمولاً ۵ متر یا ۹ متر بسته به نوع)

• نوع کانکتور: رابط کواکسیال استاندارد Epro

• روش نصب: نصب با رزوه یا براکت

ماژول درایور CON021

• عملکرد: درایور پروب و واحد شرایط‌دهی سیگنال

• حسگرهای سازگار: سری PR6422، PR6423، PR6424، PR6426

• ولتاژ تغذیه: ۲۴ ولت DC

• روش تحریک: نوسان‌ساز فرکانس بالا

• سیگنال خروجی: ولتاژ آنالوگ متناسب با جابجایی (معمولاً ۰–۲۰ ولت)

• حساسیت: ۸ میلی‌ولت بر میکرومتر (با پروب هماهنگ شده)

• پاسخ فرکانسی: تا ۱۰ کیلوهرتز

• دقت اندازه‌گیری: ≤ ±۱٪ کل مقیاس

• ویژگی‌های تشخیصی:

• نظارت بر یکپارچگی حسگر

• تشخیص قطع کابل

• نظارت بر ولتاژ فاصله

• دمای کاری: –۲۰ درجه سانتی‌گراد تا +۷۰ درجه سانتی‌گراد

• نصب: پیکربندی نصب روی ریل DIN یا رک

عملکرد سیستم

• حساسیت: ۸ میلی‌ولت بر میکرومتر

• محدوده خطی: تا ±۲ میلی‌متر

• پهنای باند: تا ۱۰ کیلوهرتز

• دقت: ≤ ±۱٪ از کل مقیاس

• نوع خروجی: سیگنال ولتاژ خطی

سناریوهای کاربردی

• نظارت بر شفت توربین در نیروگاه‌ها

• تحلیل ارتعاش کمپرسور و دمنده

• حفاظت از موتور و ژنراتور با سرعت بالا

• نظارت بر وضعیت جعبه‌دنده

• ماشین‌آلات فرآیند پتروشیمی

ویژگی‌های کلیدی

• حسگر بدون تماس، سایش مکانیکی را حذف می‌کند

• خروجی پایدار تحت فشارهای حرارتی و الکترومغناطیسی

• تکرارپذیری بالا و پایداری درازمدت در برابر رانش

• سازگار با سیستم‌های MMS 6000، MMS 3000 و VM600

• طراحی مدولار نگهداری و تعویض را ساده می‌کند

سؤالات متداول

سؤال: علامت CN چه معنایی دارد؟
پاسخ: به پیکربندی منطقه‌ای اشاره دارد که معمولاً شامل استانداردهای کانکتور و مشخصات تطابق متناسب با بازار چین است.

سؤال: آیا این سیستم با دیگر پروب‌های PR6423 قابل تعویض است؟
پاسخ: سازگاری مکانیکی ممکن است وجود داشته باشد، اما کالیبراسیون باید با درایور مطابقت داشته باشد. همیشه قبل از جایگزینی جفت شدن را بررسی کنید.

سؤال: چه نوع سیگنال خروجی در دسترس است؟
پاسخ: CON021 خروجی ولتاژ خطی متناسب با جابجایی ارائه می‌دهد، معمولاً در بازه ۰–۲۰ ولت.
