سیستم حسگر EPRO CON021+PR6423/13R-030 | ارتعاش جریان گردابی

نمای کلی

سامانه  EPRO PR6423/13R-030  یک راهکار اندازه‌گیری جابه‌جایی و ارتعاش جریان گردابیِ بدون تماس و با دقت بالا است که برای ماشین‌آلات دوار حیاتی، از جمله توربین‌ها، کمپرسورها، پمپ‌ها و گیربکس‌ها، طراحی شده است. این سامانه امکان پایش ارتعاش شعاعی، جابه‌جایی محوری، خروج از مرکز محور و سرعت چرخش را فراهم می‌کند و از نگهداری پیش‌بینانه و حفاظت از ماشین طبق استانداردهای  API 670  پشتیبانی می‌کند.

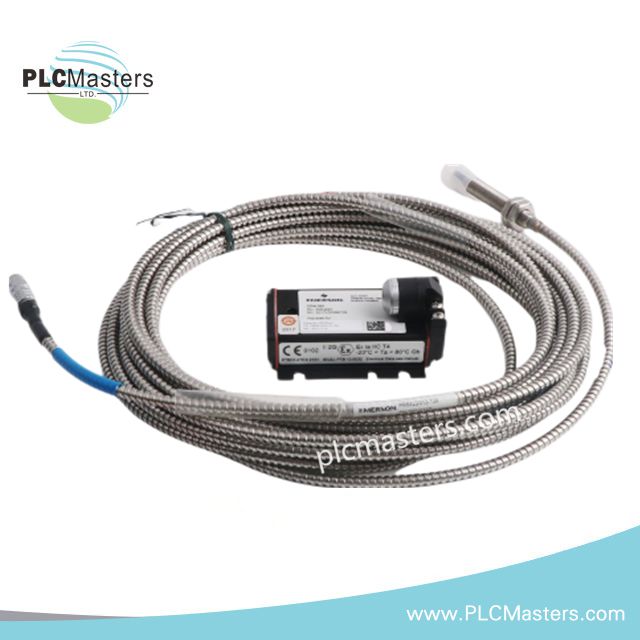

این سامانه شامل حسگر  PR6423/13R-030  و ماژول مبدل  CON021  است که برای نصب در فضاهای محدود یا با زوایای نصب خاص بهینه شده‌اند.

حسگر (PR6423/13R-030)

نوع: پروب جابه‌جایی/ارتعاش جریان گردابی 8 mm («R» برای نصب‌های محدود یا زاویه‌دار)

مشخصات کلیدی:

• محدوده اندازه‌گیری خطی: 2 mm (80 mils)

• فاصله هوایی اولیه: 3.0 mm (118 mils)

• ضریب مقیاس (ISF): 8 V/mm (203.2 mV/mil) ±5% (0–45 °C)

• خطی‌بودن (DSL): ±0.025 mm (±1 mil)

• حداقل قطر محور: 25 mm (0.79 in)

• دمای عملیاتی: –40 °C تا +150 °C

• کلاس حفاظت: IP66 (IEC 60529)

• ماده هدف: فولاد فرومغناطیسی رسانا (42CrMo4 / AISI 4140)

عملکردهای اندازه‌گیری:

• ارتعاش شعاعی

• جابه‌جایی محوری

• خروج از مرکز محور

• سرعت چرخش

کاربردهای معمول:

• پایش ارتعاش محور توربین در فضاهای نصب محدود

• پایش جابه‌جایی محوری کمپرسورها و پمپ‌ها

• تحلیل ارتعاش گیربکس و تشخیص خروج از مرکز روتور فن

• ماشین‌آلات صنعتی که در آن نصب پروب در فضای محدود الزامی است

مبدل (CON021)

عملکرد: برای PR6423/13R-030 شرایط‌دهی سیگنال و خروجی خطی فراهم می‌کند و برای یکپارچه‌سازی در سامانه‌های پایش مناسب است.

مشخصات فنی:

• محدوده فرکانس: ۰–۲۰٬۰۰۰ Hz (–۳ dB)

• زمان خیز: <۱۵ μs

• ولتاژ تغذیه: –۲۳ V تا –۳۲ V DC

• محدوده خروجی: –۴ V تا –۲۰ V (قابل تنظیم)

• دمای کاری: –۳۰ °C تا +۱۰۰ °C

• کلاس حفاظتی: IP20

• جنس بدنه: آلیاژ LMgSi

• نصب: نصب روی پنل با ۴ پیچ (M5x20)

کاربردهای معمول

• تولید برق: پایش ارتعاش شفت توربین‌های بخار و گاز

• پتروشیمی: پایش جابه‌جایی محوری پمپ‌ها و کمپرسورها

• ماشین‌آلات صنعتی: تشخیص ارتعاش گیربکس، تحلیل خروج از مرکز روتور فن

• نصب در فضاهای محدود که به نصب زاویه‌دار پروب نیاز دارند

پرسش‌های متداول / مقایسه فنی

س: تفاوت PR6423/13R-030 با PR6423/13-030 چیست؟
پ: نسخه «R» برای فضاهای نصب محدود یا نصب زاویه‌دار بهینه شده است. مشخصات عملکردی آن در غیر این صورت معادل است.

س: آیا این حسگر می‌تواند مواد غیرفرومغناطیسی را اندازه‌گیری کند؟
پ: خیر، این حسگر برای فولاد فرومغناطیسی رسانا (42CrMo4 / AISI 4140) کالیبره شده است. اهداف غیرفرومغناطیسی به کالیبراسیون تخصصی یا مدل حسگر دیگری نیاز دارند.

جدول مشخصات فنی
