بررسی اجمالی

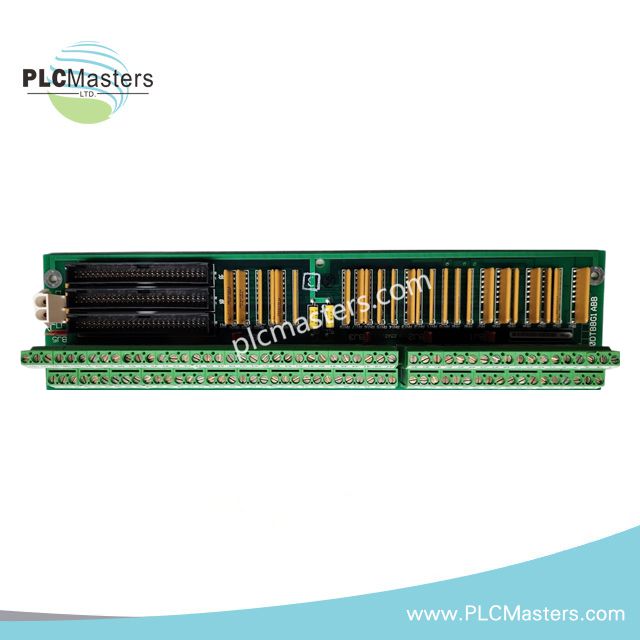

برد DS200DTBBG1A یک برد ترمینال است که در سیستمهای کنترل توربین GE Mark V Speedtronic استفاده میشود. این برد ورودیهای دیجیتال تماس شماره ۴۷ تا ۹۶ را ترمینیشن میکند. برد سیگنالهای تماس میدانی را بهصورت کارآمد سازماندهی و به سیستم کنترل هدایت میکند. این طراحی پردازش سیگنال قابل اعتماد و روان را تضمین میکند. نصب آن با استفاده از سوراخهای گوشه روی پنلهای کنترل بهصورت ایمن انجام میشود.
مشخصات فنی
-
شماره قطعه: DS200DTBBG1A
-
سازنده: جنرال الکتریک (GE)
-
سری: Mark V Speedtronic
-
کارکرد: برد ترمینیشن برای ورودیهای دیجیتال تماس
-
بلوکهای ترمینال: ۲ (TB1 و TB2)
-
ترمینالها در هر بلوک: 95
-
کل ترمینالها: 190
-
حداکثر سیمهای سیگنال: پشتیبانی تا ۱۱۰ سیم
-
کانکتورها: ۳ × کانکتور روبانی ۵۰ پین (JFF, JFG, JFH)
-
جامپرها: ۵ عدد برای پیکربندی
-
پوشش PCB: پوشش معمولی
-
بازنگری عملکرد: 1A
-
ابعاد: ۲۸.۸ سانتیمتر × ۷.۲ سانتیمتر × ۳.۵ سانتیمتر
-
وزن: 0.36 کیلوگرم
-
نصب: سوراخهای گوشه برای نصب پنل
