ماژول منبع تغذیه GE DS3820PSCB Mark IV
$159.00
$359.00
توضیحات
GE DS3820PSCB یک مجموعه منبع تغذیه برای سامانه کنترل توربین General Electric Speedtronic Mark IV است. این مجموعه از چندین برد مدار سری DS3800 تشکیل شده که در یک قاب فلزی جای گرفته‌اند و خروجی‌های DC با مشخصات +5 V و +/-15 VDC را، مطابق فهرست‌های ویژه محصول، تأمین می‌کند. مجموعه شامل یک برد کانکتور DS3800XTFP خارجی، یک فیوز، یک مدارشکن و یک کلید فعال‌سازی/غیرفعال‌سازی داخلی است.
شرح عملکرد
DS3820PSCB ولتاژهای DC موردنیاز تجهیزات الکترونیکی کنترلی سازگار با Mark IV را تأمین می‌کند. ساختار چندبردی آن، مدارهای تبدیل توان و اجزای مرتبط را در یک مجموعه ترکیب می‌کند. خروجی‌های اعلام‌شده +5 VDC، +15 VDC و -15 VDC هستند؛ این خروجی‌ها نیازهای مدارهای مختلفی را برآورده می‌کنند و پیش از تعویض باید با سیم‌کشی و مستندات سامانه نصب‌شده تطبیق داده شوند.
پلتفرم Mark IV از عملکردهای کنترلی توزیع‌شده برای مدیریت کارکرد توربین‌های گازی و بخاری، از جمله توالی‌بندی و منطق حفاظتی، استفاده می‌کند. DS3820PSCB یکی از اجزای منبع تغذیه در این پلتفرم است و کل سامانه کنترل یا حفاظت توربین نیست.
قطعات سخت‌افزاری و اتصالات

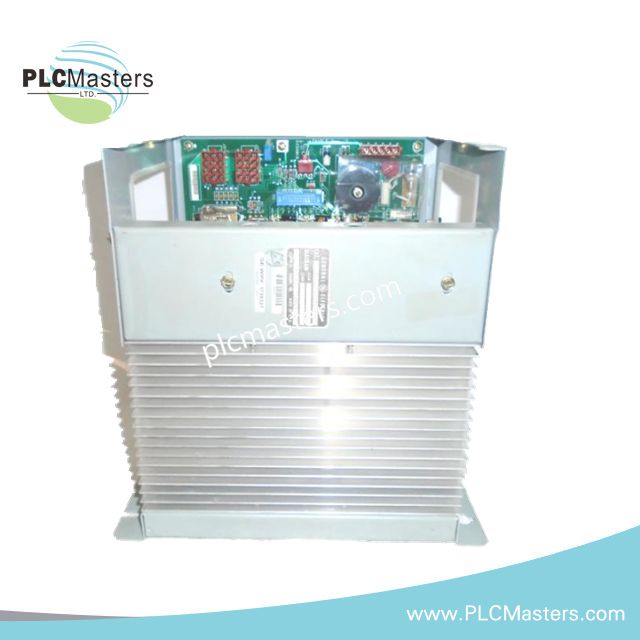

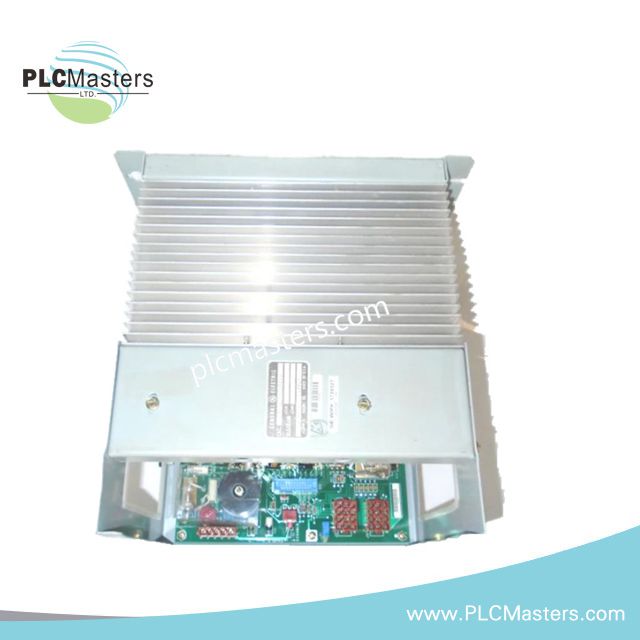

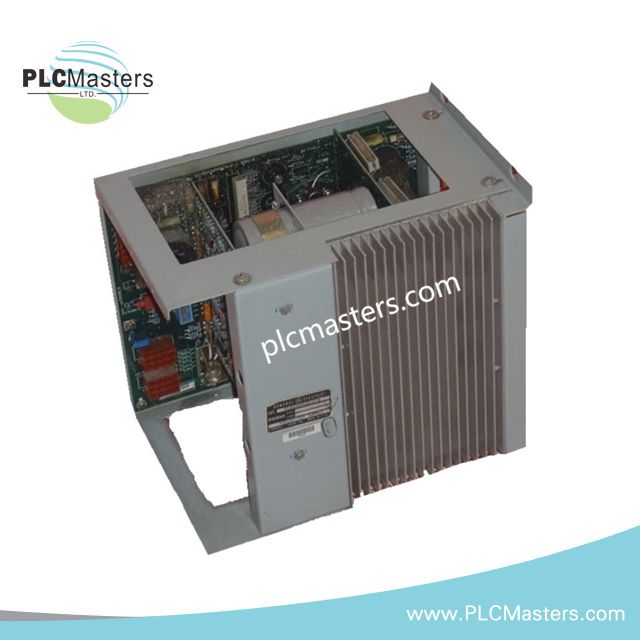

این مجموعه از یک محفظه فلزی مستطیلی با سوراخ‌های نصب، فلنج‌های شیاردار و دهانه‌هایی برای دسترسی و گردش هوا تشکیل شده است. چندین برد مدار چاپی درون قاب نصب شده‌اند و یک برد DS3800XTFP اضافی نیز به بیرون آن متصل شده است.
برد DS3800XTFP که در بیرون نصب شده، دارای یک هدر نری ۶ پین و هشت کانکتور مادگی ۱۲ پین است. محفظه همچنین یک کانکتور مادگی ۴ پین، یک فیوز و یک مدارشکن دارد. یک کلید ضامنی نصب‌شده روی PCB داخلی با علامت فعال‌سازی/غیرفعال‌سازی روی قاب مطابقت دارد. پیش از جدا کردن یا تعویض مجموعه، محل کانکتورها و سیم‌کشی را با مجموعه نصب‌شده تطبیق دهید.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | DS3820PSCB |
| برند | General Electric (GE) |
| سری | Speedtronic Mark IV / DS3800 |
| نوع محصول | ماژول منبع تغذیه |
| ریل‌های خروجی DC | +5 VDC، +15 VDC، -15 VDC |
| جریان خروجی گزارش‌شده | ۷ A در +5 VDC (طبق اطلاعات منبع؛ قابل‌اعمال بودن مقدار نامی را بررسی کنید) |
| ولتاژ ورودی | ۸۰ تا ۱۴۰ VDC، طبق فهرست شناسایی محصول |
| برد کانکتور خارجی | DS3800XTFP |
| کانکتورهای برد خارجی | یک هدر نر ۶ پین؛ ۸ کانکتور ماده ۱۲ پین |
| ویژگی‌های محفظه | محفظه فلزی، فلنج‌های نصب، فیوز، قطع‌کننده مدار |
| وزن | ۰٫۸ کیلوگرم |
پرسش‌های متداول
Q: DS3820PSCB چه ولتاژهای خروجی‌ای ارائه می‌دهد؟
A: در فهرست‌های اختصاصی محصول، ریل‌های خروجی +5 VDC و +/-15 VDC ذکر شده‌اند. پیش از راه‌اندازی جایگزین، مقادیر نامی خروجی موردنیاز و تخصیص ترمینال‌ها را با مستندات واحد نصب‌شده تطبیق دهید.
Q: عملکرد برد DS3800XTFP چیست؟
A: برد DS3800XTFP به‌صورت خارجی روی محفظه DS3820PSCB نصب شده و دارای یک هدر نر ۶ پین و هشت کانکتور ماده ۱۲ پین است. پیش از اتصال مجدد، چیدمان کانکتورها و تخصیص کابل‌ها را با مجموعه موجود تطبیق دهید.
Q: پیش از تعویض DS3820PSCB چه مواردی باید بررسی شوند؟
A: شماره قطعه کامل، محدوده ورودی DC، ریل‌های خروجی موردنیاز، چیدمان کانکتورها و پیکربندی نصب را تأیید کنید. بدون بررسی پیکربندی سخت‌افزاری و سازگاری با سیستم، فرض نکنید که واحدهایی با پسوندهای اضافی قابل‌جایگزینی هستند.
