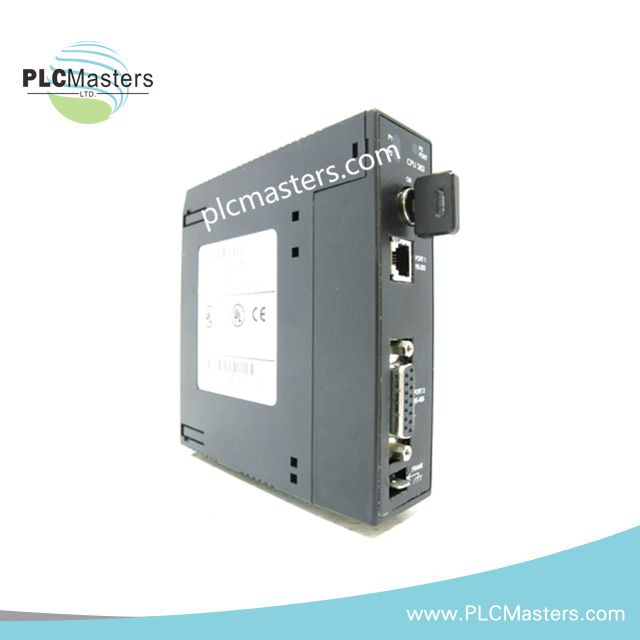

ماژول CPU تک اسلات GE IC693CPU363

بررسی اجمالی

 IC693CPU363 یک ماژول CPU با عملکرد بالا برای PLCهای سری 90-30 شرکت GE Fanuc است. این ماژول وظایف اتوماسیون صنعتی میان‌رده را با سرعت و قابلیت اطمینان مدیریت می‌کند. این CPU پردازنده، حافظه و پورت‌های ارتباطی را در یک واحد جمع و جور ادغام می‌کند. در نتیجه، هم ورودی/خروجی‌های گسسته و هم آنالوگ را در چندین صفحه پایه کنترل می‌کند. از توسعه با حداکثر هفت صفحه پایه از راه دور یا اضافی پشتیبانی می‌کند.

مشخصات فنی

پردازنده

• نوع: Intel 80386EX

• سرعت کلاک: 25 مگاهرتز

حافظه

• حافظه کاربر: 240 کیلوبایت قابل تنظیم

• حافظه رجیستر (%R): تا 32,640 کلمه

• حافظه آنالوگ (%AI/%AQ): تا 32,640 کلمه

• کویل‌های داخلی (%M): 4,096 بیت

• کویل‌های موقت (%T): 256 بیت

• وضعیت سیستم (%S): 128 بیت

• حافظه جهانی (%G): 1,280 بیت

ظرفیت ورودی/خروجی

• ورودی/خروجی گسسته: تا 4,096 نقطه (2,048 ورودی + 2,048 خروجی)

• نرخ اسکن: 0.22 میلی‌ثانیه برای هر 1K منطق بولی

ارتباطات

• پورت‌های سریال: 2 عدد داخلی (پورت RS-232 شماره 1، پورت RS-485 شماره 2)

• پورت‌های سریال اختیاری: 3 عدد برای اتصال انعطاف‌پذیر در دسترس

نیازهای برق

• جریان: 890 میلی‌آمپر از منبع تغذیه +5 ولت DC

شرایط کاری

• دمای کاری: 0 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد (32 درجه فارنهایت تا 140 درجه فارنهایت)

• دمای ذخیره‌سازی: -40 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد (-40 درجه فارنهایت تا 185 درجه فارنهایت)

مشخصات فیزیکی و نصب

• نصب: نصب تک شکاف روی صفحه پایه CPU

• سازگاری: سیستم‌های PLC سری 90-30 شرکت GE Fanuc

ویژگی‌های دیگر

• نوع حافظه ذخیره‌سازی: RAM و فلش

• نوع محصول: ماژول CPU
