بررسی اجمالی

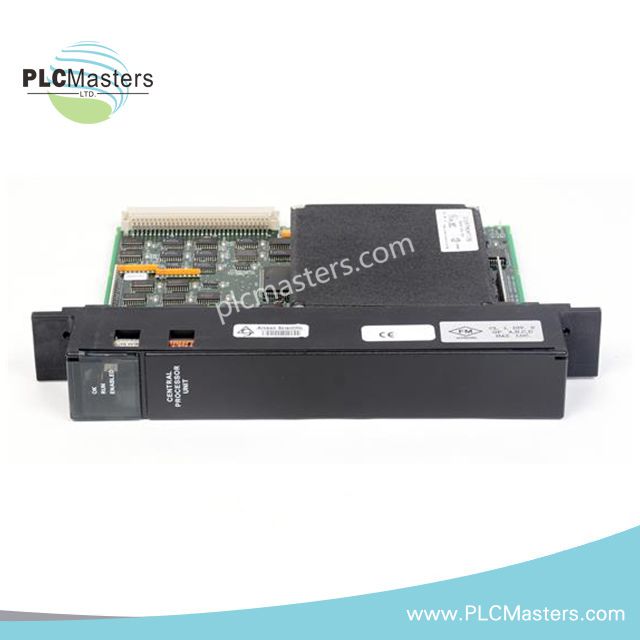

IC697CPU772 یک ماژول CPU تک اسلات با سرعت بالا از سری GE Fanuc 90-70 است. این ماژول از پردازنده Intel 80C186 با فرکانس 12 مگاهرتز استفاده میکند و منطق بولی را در 0.4 میکروثانیه اجرا میکند. از محاسبات نقطه شناور پشتیبانی میکند و تا 512 کیلوبایت حافظه قابل توسعه دارد. این CPU تا 8K ورودی/خروجی آنالوگ و 2K ورودی/خروجی گسسته را مدیریت میکند. ارتباط RS-485 و برنامهریزی از طریق رابطهای سریال، موازی یا اترنت را ارائه میدهد. این واحد دارای پیکربندی مبتنی بر نرمافزار، سه حالت عملیاتی، LEDهای وضعیت و ساعت پشتیبانی شده با باتری است.
مشخصات فنی
-
شماره قطعه: IC697CPU772
-
سری: سری GE Fanuc 90-70
-
پردازنده: ریزپردازنده Intel 80C186
-
سرعت پردازنده: 12 مگاهرتز
-
سرعت اجرا: 0.4 میکروثانیه برای هر تابع بولی
-
گسترش حافظه: تا 512 کیلوبایت RAM پشتیبانی شده با باتری (از طریق IC697MEM717 یا مشابه)
-
پشتیبانی ورودی/خروجی:
-
تا 8K ورودی/خروجی آنالوگ
-
تا 2K ورودی/خروجی گسسته (هر ترکیبی از ورودیها/خروجیها)
-
رابطهای ارتباطی: یک پورت سریال RS-485 (پشتیبانی از LAN، کنترلکنندههای باس، رابطهای لینک)
-
رابط برنامهنویسی: سریال، موازی یا اترنت (از طریق نرمافزار MS-DOS، Windows 95/NT)
-
روش پیکربندی: مبتنی بر نرمافزار (نیازی به سوئیچهای DIP یا جامپر ندارد)
-
حالتهای عملیاتی: RUN، STOP، MEMORY PROTECT (از طریق سوئیچ سه حالته)
-
شاخصهای وضعیت: سه LED روی برد
-
ساعت: ساعت تقویمی پشتیبانی شده با باتری
-
فرمت نصب: تک اسلات، نصب روی رک
-
ولتاژ ورودی: 5 ولت DC
-
جریان مصرفی: 1.2 آمپر
