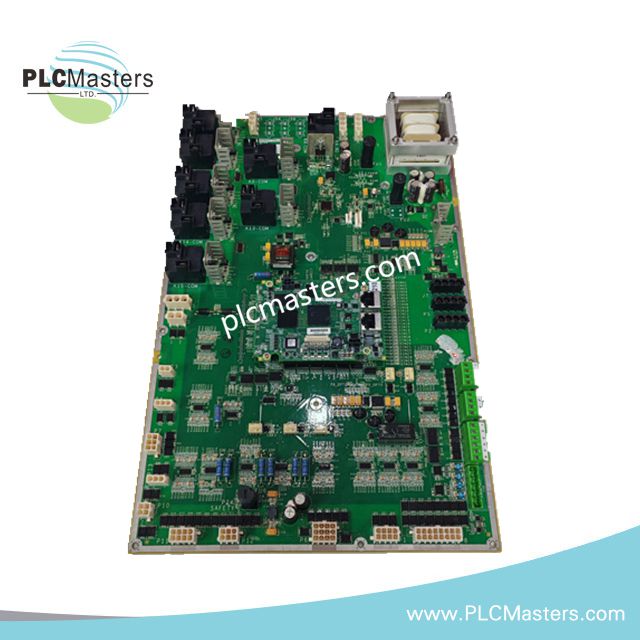

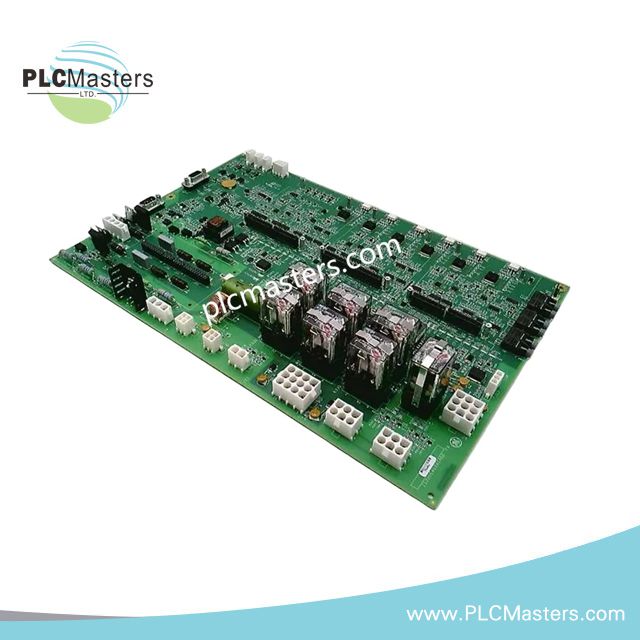

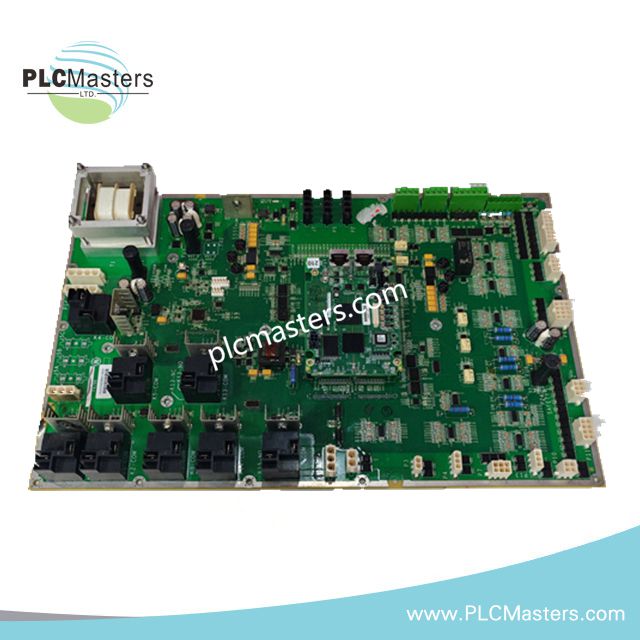

برد ترمینال حفاظت پشتیبان GE IS200SPROH1ACC
$159.00
$359.00
توضیحات
GE IS200SPROH1ACC یک برد ترمینال حفاظت پشتیبان برای سامانه کنترل Mark VIe است. این برد رابط‌هایی برای پک ورودی/خروجی PPRO فراهم می‌کند، سیگنال‌های ورودی سرعت را آماده‌سازی می‌کند و سیگنال‌های ولتاژ ژنراتور و باس را از طریق ترانسفورماتورهای ولتاژ (PT) تعبیه‌شده دریافت می‌کند. کانکتور DC-37 آن امکان اتصال کابل به برد ترمینال رله قطع پشتیبان را فراهم می‌کند و تخصیص‌های اختصاصی ترمینال‌ها، ورودی‌های ولتاژ، ورودی‌های سرعت و اتصالات کنترلی رزروشده را از هم جدا می‌کنند.
نمای کلی عملکرد
IS200SPROH1ACC از دریافت سیگنال برای پایش سرعت و هم‌زمان‌سازی ژنراتور و باس پشتیبانی می‌کند. PTهای تعبیه‌شده در برد، سیگنال‌های ولتاژ ایزوله‌شده را برای استفاده سخت‌افزار کنترلی مرتبط فراهم می‌کنند. این برد همچنین رابط فیزیکی لازم برای تبادل سیگنال با برد ترمینال رله قطع پشتیبان Mark VIe را فراهم می‌کند.
ورودی‌های سرعت و رابط PPRO
برد به پک ورودی/خروجی PPRO متصل می‌شود که سیگنال‌های ورودی مرتبط با سرعت را پردازش می‌کند. ترمینال‌های 19-24 به ورودی‌های سرعت اختصاص دارند، درحالی‌که ترمینال‌های 7-15 برای عملکردهای کنترلی مشخص‌شده یا رزروشده به کانکتور JA1 PPRO هدایت می‌شوند. طبق توضیحات ارائه‌شده، ترمینال‌های 5-6 و 16-18 به برد متصل نیستند.
ورودی‌های ولتاژ ژنراتور و باس
دو ترانسفورماتور ولتاژ تک‌فاز، حسگری ولتاژ ژنراتور و باس را فراهم می‌کنند. خروجی ثانویه نامی هر PT برابر با 115 V مؤثر است و بار ورودی باید کمتر از 3 VA باشد. محدوده ولتاژ هم‌زمان‌سازی مشخص‌شده 75-130 V مؤثر است.
هر ورودی PT دارای سد ایزولاسیون مغناطیسی با ولتاژ مؤثر 1,500 V است. قابلیت سیم‌کشی اعلام‌شده، حداکثر تا 1,000 ft با استفاده از کابل 18 AWG است. پیش از نصب، این شرایط باید با طراحی سیم‌کشی سیستم و مستندات مربوط به Mark VIe تطبیق داده شوند.
نگاشت ترمینال‌ها و کانکتورها
تخصیص ترمینال‌های ارائه‌شده، اتصالات زیر را مشخص می‌کند:
| ترمینال یا کانکتور | عملکرد |
|---|---|
| ترمینال‌های 1-4 | ورودی‌های ترانسفورماتور ولتاژ (PT) |
| ترمینال‌های 5-6 | بدون اتصال به برد |
| ترمینال‌های 7-15 | اتصالات کنترلی رزروشده که به JA1 هدایت می‌شوند |
| ترمینال‌های 16-18 | بدون اتصال به برد |
| ترمینال‌های 19-24 | ورودی‌های سرعت |
| JA1 | اتصال بسته ورودی/خروجی PPRO |
| JA3 | اتصال کابل برد ترمینال تریپ پشتیبان |
| کانکتور DC-37 | رابط برای برد ترمینال رله تریپ پشتیبان |
پیش از اتصال سیم‌کشی میدانی، تخصیص کانکتورها را با نسخه نصب‌شده برد و مستندات سیم‌کشی آن مطابقت دهید.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | IS200SPROH1ACC |
| برند | General Electric (GE) |
| سری | Mark VIe |
| نوع محصول | برد ترمینال حفاظت پشتیبان |
| بسته ورودی/خروجی مرتبط | PPRO |
| حس ولتاژ | دو ترانسفورماتور ولتاژ تک‌فاز |
| خروجی ثانویه PT | 115 V rms اسمی |
| بارگذاری ورودی PT | کمتر از 3 VA برای هر ورودی |
| محدوده ولتاژ هم‌زمان‌سازی | 75-130 V rms |
| جداسازی مغناطیسی PT | مانع 1,500 V rms |
| حداکثر طول کابل اعلام‌شده | 1,000 ft |
| اندازه کابل اعلام‌شده | 18 AWG |
| دمای کارکرد | -30 تا 65 deg C |
| ابعاد | ارتفاع 15.9 cm x عرض 17.8 cm |
| خاستگاه ساخت | ایالات متحده |
| فناوری | نصب سطحی |
پرسش‌های متداول
پرسش: وظیفه IS200SPROH1ACC چیست؟
پاسخ: این برد برای آرایش حفاظت پشتیبان Mark VIe، اتصال ترمینال و رابط سیگنال فراهم می‌کند؛ از جمله ورودی‌های سرعت، حس ولتاژ ژنراتور و باس، و اتصال برد ترمینال رله تریپ پشتیبان.
پرسش: برد برای هم‌زمان‌سازی از چه سیگنال‌های ولتاژی پشتیبانی می‌کند؟
پاسخ: مشخصات ارائه‌شده، دو ورودی PT با خروجی ثانویه نامی 115 V rms و محدوده ولتاژ هم‌زمان‌سازی 75-130 V rms را مشخص می‌کنند. بارگذاری هر ورودی باید کمتر از 3 VA باشد و مانع جداسازی مغناطیسی 1,500 V rms دارد.
پرسش: پیش از تعویض این برد ترمینال، چه مواردی باید بررسی شوند؟
پاسخ: شماره قطعه کامل، آرایش کانکتورها، تخصیص ترمینال‌ها و سخت‌افزار مرتبط PPRO را تأیید کنید. بدون بررسی مستندات سخت‌افزاری مربوطه، فرض نکنید که نسخه دیگری از IS200SPROH1A یا یک برد ترمینال SPRO مشابه، جایگزین مستقیم است.
