برد ترمینال RTD مارک VI مدل GE IS200SRTDH2ABB
$159.00
$359.00
توضیحات

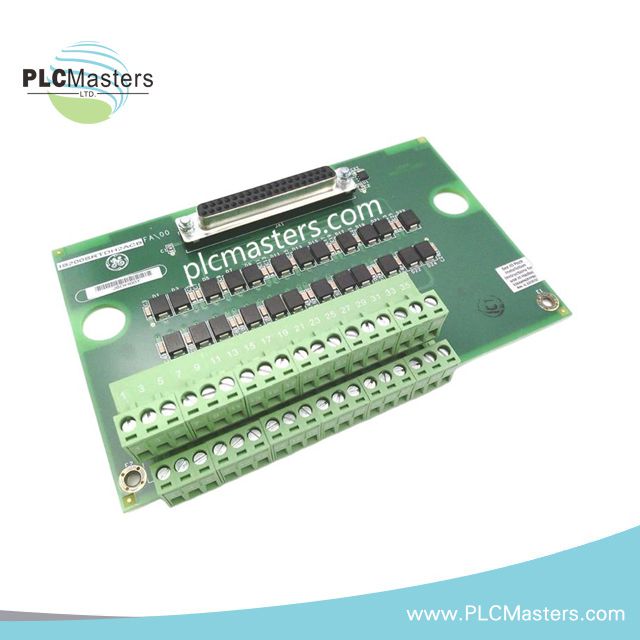

GE IS200SRTDH2ABB یک برد ترمینال RTD از خانواده سیستم‌های کنترل Mark VI Speedtronic شرکت General Electric است. این برد از طریق دو بلوک ترمینال که هرکدام 18 ترمینال دارند، اتصال میدانی سیگنال‌های حسگر دمای مقاومتی (RTD) را فراهم می‌کند و در مجموع 36 محل ترمینال شماره‌گذاری‌شده دارد. یک کانکتور بزرگ روی برد، رابط اتصال به سخت‌افزار کنترل مرتبط را فراهم می‌کند. این برد برای اتصال سیگنال‌های RTD در یک سیستم کنترل توربین در نظر گرفته شده است؛ پیکربندی دقیق حسگر و سخت‌افزار ورودی/خروجی سازگار باید با مستندات سیستم بررسی شود.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | IS200SRTDH2ABB |
| برند | General Electric (GE) |
| سری | Mark VI Speedtronic |
| نوع محصول | برد ترمینال RTD |
| شرح برد | DRL TERMBD RTD |
| بلوک‌های ترمینال | 2 |
| ترمینال‌ها | 36 عدد در مجموع؛ 18 عدد برای هر بلوک ترمینال |
| کانکتور برد | 1 درگاه کانکتور بزرگ؛ مشخصات کانکتور تأیید نشده است |
| ابعاد | 14.75 × 9.50 × 3.50 سانتی‌متر |
| وزن | 0.66 پوند |
چیدمان ترمینال و رابط سیگنال

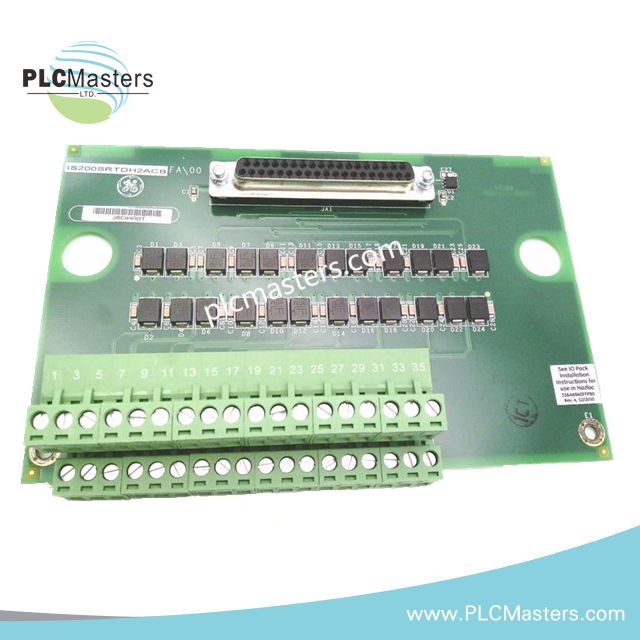

برد دارای دو بلوک ترمینال است که در امتداد لبه پایینی PCB، یکی بالای دیگری قرار گرفته‌اند. ترمینال‌های فلزی از 1 تا 36 شماره‌گذاری شده‌اند تا سیم‌کشی میدانی بر اساس شماره ترمینال قابل شناسایی باشد. پیش از اتصال سیم‌های حسگر RTD، نقشه تخصیص ترمینال مربوطه را بررسی کنید، زیرا شماره‌گذاری فیزیکی به‌تنهایی سیم‌کشی حسگر یا نگاشت کانال‌ها را مشخص نمی‌کند.
کانکتور بزرگ در امتداد لبه بالایی، برد را به سخت‌افزار کنترل مرتبط متصل می‌کند. اطلاعات ارائه‌شده، پین‌آوت دقیق کانکتور را مشخص نمی‌کند و سازگاری بسته ورودی/خروجی با پسوند کامل IS200SRTDH2ABB را تأیید نمی‌کند. پیش از تعویض برد نصب‌شده یا جابه‌جایی سیم‌کشی میدانی، این جزئیات را بررسی کنید.
نکات نصب و تعویض
پیش از تعویض برد، شماره‌قطعه کامل، از جمله پسوند H2ABB را با قطعه نصب‌شده و سوابق تجهیزات مربوطه مطابقت دهید. مدل پایه مرتبط IS200SRTDH2A به‌عنوان برد ترمینال RTD مدل Mark VI فهرست شده است، اما این موضوع به‌تنهایی ثابت نمی‌کند که همه بازبینی‌ها یا گونه‌های دارای پسوند با یکدیگر سازگارند.
پرسش‌های متداول
پرسش: IS200SRTDH2ABB چند ترمینال میدانی دارد؟
پاسخ: اطلاعات محصول ارائه‌شده، 36 ترمینال را در دو بلوک 18تایی مشخص می‌کند. برای شناسایی اتصالات جداگانه RTD، به نقشه سیم‌کشی صحیح مراجعه کنید.
پرسش: آیا IS200SRTDH2ABB دما را مستقیماً اندازه‌گیری می‌کند؟
پاسخ: این قطعه به‌عنوان یک برد ترمینال RTD معرفی شده است که رابط اتصال میدانی را برای سیگنال‌های حسگر دمای مقاومتی فراهم می‌کند. عملکردهای دقیق اندازه‌گیری و پردازش سیگنال به سخت‌افزار ورودی/خروجی مرتبط و پیکربندی سیستم بستگی دارند.
پرسش: آیا IS200SRTDH2ABB می‌تواند جایگزین IS200SRTDH2A شود؟
پاسخ: سازگاری این شماره‌قطعات دقیق تأیید نشده است. پیش از جایگزینی، شماره سفارش کامل، بازبینی سخت‌افزار، آرایش کانکتورها و پیکربندی تأییدشده سیستم را بررسی کنید.
