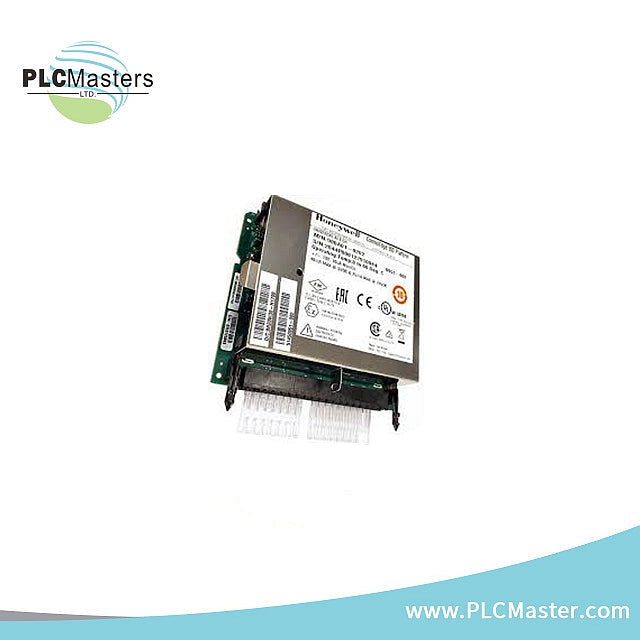

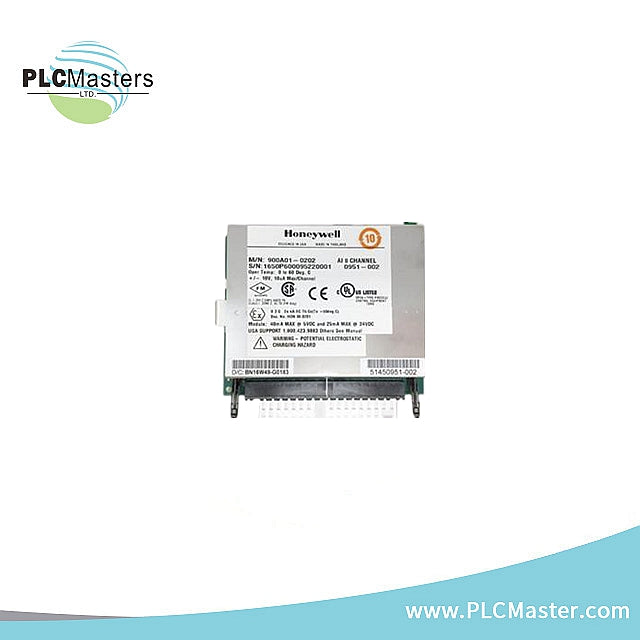

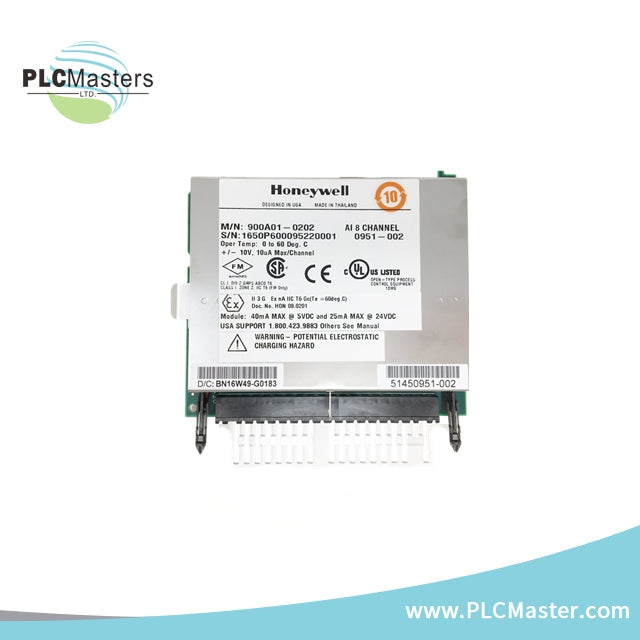

HoneyWell 900A01-0202 ورودی آنالوگ ۸ کاناله

بررسی اجمالی

ماژول ورودی آنالوگ 8 کاناله Honeywell 900A01-0202 برای کاربردهای کنترل صنعتی طراحی شده است. این ماژول از انواع مختلف ورودی‌ها پشتیبانی می‌کند و امکان اندازه‌گیری پارامترهای فیزیکی متنوع را فراهم می‌آورد.

مشخصات فنی

• سازنده: Honeywell
• شماره محصول: 900A01-0202
• نوع محصول: ماژول ورودی آنالوگ
• تعداد ورودی‌ها در هر ماژول: 8 (ایزوله شده)
• انواع ورودی‌ها: mV، V، T/C، RTD، اهم، mA، سیم لغزنده اختصاص داده شده به هر کانال
• منبع سیگنال: ترموکوپل با جبران اتصال سرد؛ RTD، PT100 سه سیمه، حداکثر 40 اهم متعادل؛ ترموکوپل‌ها: 100 اهم/پا؛ 100 (به جز Low)، 500 و 1000 RTD: 100 اهم/پا؛ 100 YIS: 100 اهم/پا؛ RTD کم 100 و مس 10 اهم: 10 اهم/پا؛ سیم لغزنده 100 تا 6500 اهم: 10٪ از مقاومت کل/پا.
• امپدانس ورودی: 10 مگااهم برای ورودی‌های T/C و mV؛ بیش از 1 مگااهم برای ولت‌ها؛ 250 اهم برای ورودی‌های mA
• ایزولاسیون ورودی گالوانیکی: 400 ولت DC نقطه به نقطه، 1 کیلو ولت DC به منطق؛ RTDها به صورت جفت ایزوله شده‌اند (IRTD مشترک بین دو ورودی است)
• رد نویز: حالت سری بیش از 60 دسی‌بل، حالت مشترک بیش از 130 دسی‌بل در 120 ولت AC
• حد مجاز بیش از حد: ±10٪ برای بازه‌های خطی (ولت)؛ ±1٪ برای بازه‌های غیرخطی (T/C، RTD)
• تشخیص قطع T/C: از طریق پالس جریان
• ابعاد: 137 میلی‌متر × 35.6 میلی‌متر × 5.4 اینچ (ارتفاع × عرض)
• وزن: 210 گرم
